北京某五星级酒店冰蓄冷空调系统设计说明书VIP专享

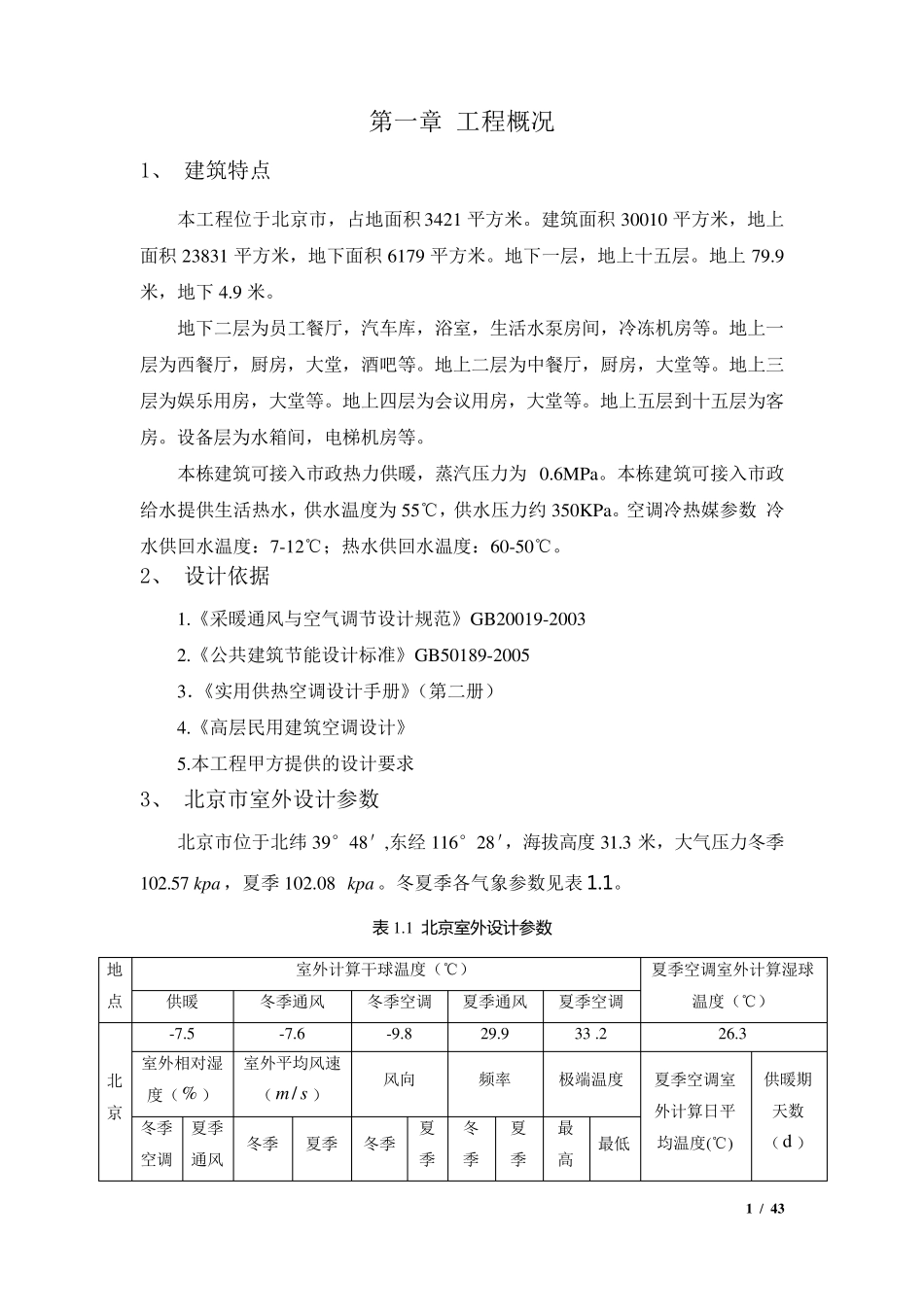

1 / 43 第 一 章 工 程 概 况 1、 建 筑 特 点 本 工 程 位 于 北 京 市 ， 占 地 面 积 3421 平 方 米 。 建 筑 面 积 30010 平 方 米 ， 地 上面 积 23831 平 方 米 ， 地 下 面 积 6179 平 方 米 。 地 下 一 层 ， 地 上 十 五 层 。 地 上79.9米 ， 地 下 4.9 米 。 地 下 二 层 为 员 工 餐 厅 ， 汽 车 库 ， 浴 室 ， 生 活 水 泵 房 间 ， 冷 冻 机 房 等 。 地 上 一层 为 西 餐 厅 ， 厨 房 ， 大 堂 ， 酒 吧 等 。 地 上 二 层 为 中 餐 厅 ， 厨 房 ， 大 堂 等 。 地 上 三层 为 娱 乐 用 房 ， 大 堂 等 。 地 上 四 层 为 会 议 用 房 ， 大 堂 等 。 地 上 五 层 到 十 五 层 为 客房 。 设 备 层 为 水 箱 间 ， 电 梯 机 房 等 。 本 栋 建 筑 可 接 入 市 政 热 力 供 暖 ， 蒸 汽 压 力 为0.6MPa。 本 栋 建 筑 可 接 入 市 政给 水 提 供 生 活 热 水 ， 供 水 温 度 为 55℃ ， 供 水 压 力 约 350KPa。 空 调 冷 热 媒 参 数 冷水 供 回 水 温 度 ： 7-12℃ ； 热 水 供 回 水 温 度 ： 60-50℃ 。 2、 设 计 依 据 1.《 采 暖 通 风 与 空 气 调 节 设 计 规 范 》 GB20019-2003 2.《 公 共 建 筑 节 能 设 计 标 准 》 GB50189-2005 3．《 实 用 供 热 空 调 设 计 手 册 》（ 第 二 册 ） 4.《 高 层 民 用 建 筑 空 调 设 计 》 5.本 工 程 甲 方 提 供 的 设 计 要 求 3、 北 京 市 室 外设 计 参 数 北 京 市 位 于 北 纬39°48＇,东经116°28＇， 海拔高 度 31.3 米 ， 大 气 压 力 冬季102.57 kpa ， 夏季102.08 kpa 。 冬夏季各气 象参 数 见表1.1。 表 1.1 北 京室外设计参数 地点 室 外计 算干球温 度 （ ℃ ） 夏季空 调 室 外计 算湿球温 度 （ ℃ ） 供 暖 冬季通 风 冬季空 调 夏季通 风 夏季空 调 北京 -7.5 -7.6 -9.8 29.9 33 .2 26.3 室 外相对湿度 （ % ） 室 外平 均风 速（/m s） 风 向 频率 极端温 度 夏季空 调 室外计 算日平均...
