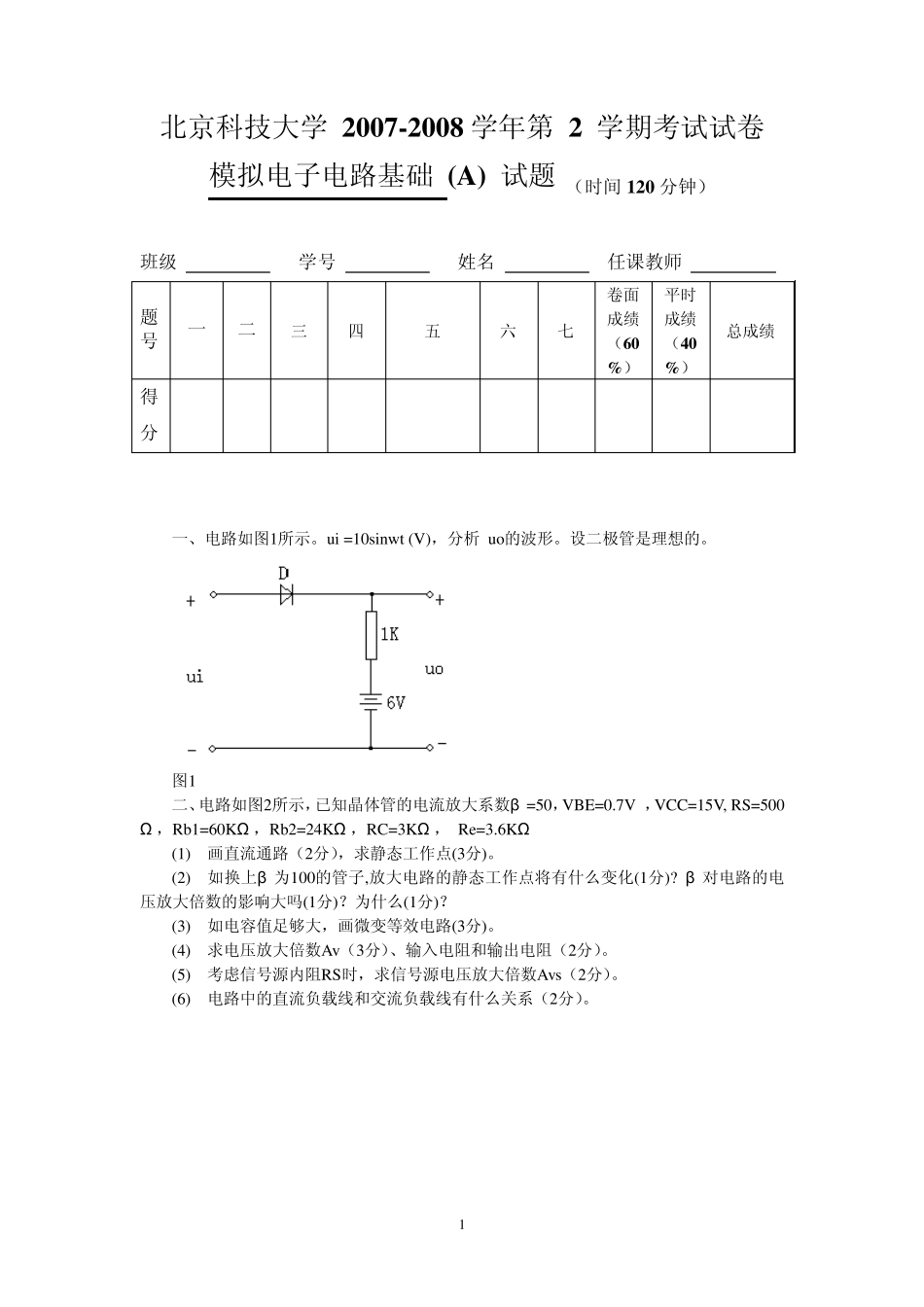

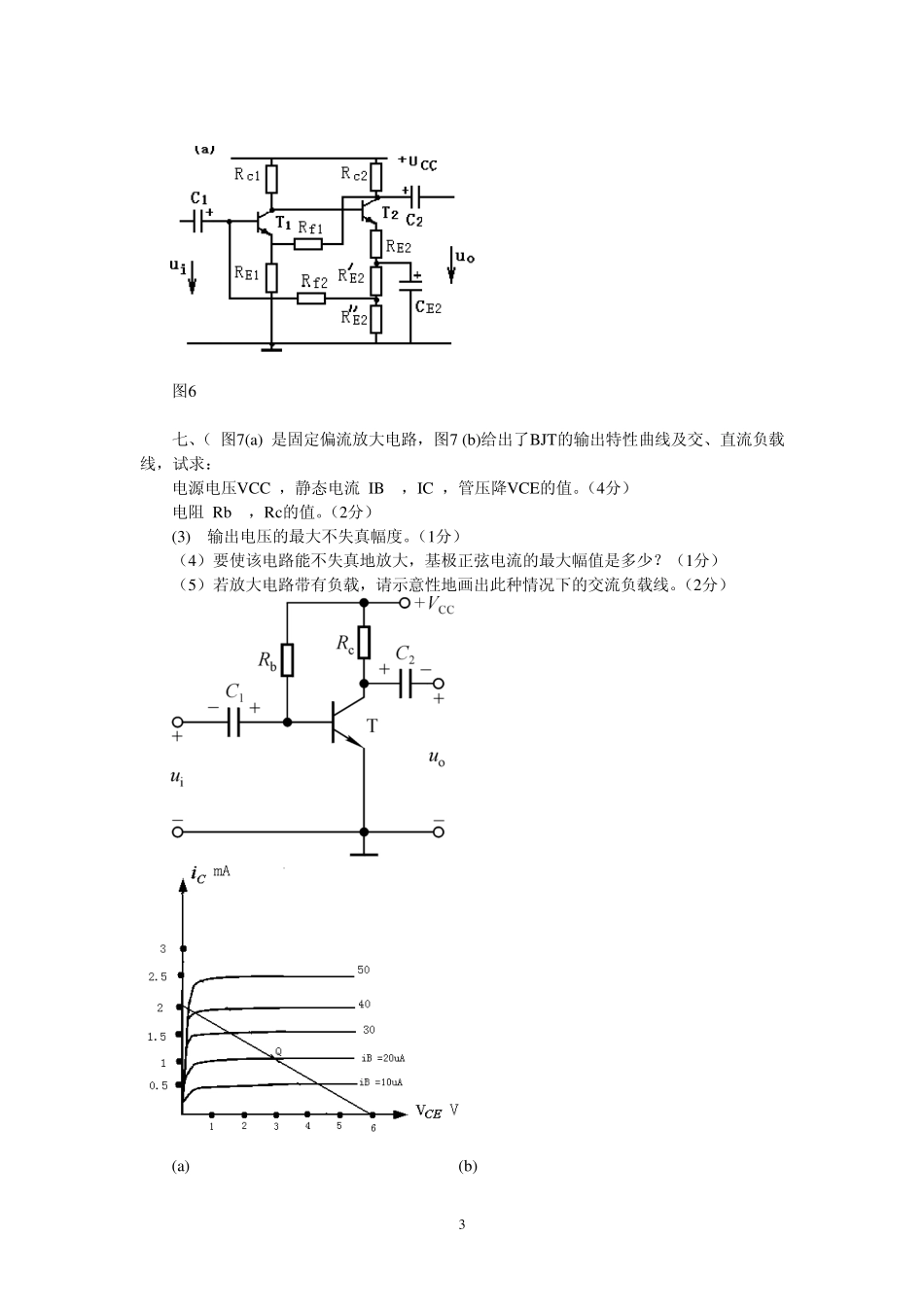

1 北京科技大学 2007-2008 学年第 2 学期考试试卷 模拟电子电路基础 (A ) 试题 （时间120 分钟） 班级 学号 姓名 任课教师 题号 一 二 三 四 五 六 七 卷面成绩（60%） 平时成绩（40%） 总成绩 得分 一、电路如图1所示。ui =10sinw t (V)，分析 uo的波形。设二极管是理想的。 图1 二、电路如图2所示，已知晶体管的电流放大系数β =50，VBE=0.7V ，VCC=15V, RS=500Ω ，Rb1=60KΩ ，Rb2=24KΩ ，RC=3KΩ ， Re=3.6KΩ (1) 画直流通路（2分），求静态工作点(3分)。 (2) 如换上β 为100的管子,放大电路的静态工作点将有什么变化(1分)? β 对电路的电压放大倍数的影响大吗(1分)？为什么(1分)？ (3) 如电容值足够大，画微变等效电路(3分)。 (4) 求电压放大倍数Av（3分）、输入电阻和输出电阻（2分）。 (5) 考虑信号源内阻RS时，求信号源电压放大倍数Avs（2分）。 (6) 电路中的直流负载线和交流负载线有什么关系（2分）。 2 图2 三、什么是集成运算放大器（4分）？什么是零点漂移（2分）？产生零点漂移的主要原因是什么（2分）？衡量一个电路抑制零点漂移的能力的指标是什么（2分）？ 四、电路如图3所示，设运放是理想的，计算V0=？ 图3 五、电路如图5所示，已知u i=12sinω t（V）。当UR为-3V时，试求阈值电压（3分），画出电压传输特性（4分）和输出电压的波形（3分）。 图5 六、电路如图6所示。 画交流通路（2分）。 用瞬时极性法判断反馈的极性，并将瞬时极性标在电路上（2分）。 若为负反馈，说明负反馈的类型（2分），假设为深度负反馈，计算此条件下放大倍数（4分）。 3 图6 七、（ 图7(a) 是固定偏流放大电路，图7 (b)给出了BJT的输出特性曲线及交、直流负载线，试求： 电源电压VCC ，静态电流 IB ，IC ，管压降VCE的值。（4分） 电阻 Rb ，Rc的值。（2分） (3) 输出电压的最大不失真幅度。（1分） （4）要使该电路能不失真地放大，基极正弦电流的最大幅值是多少？（1分） （5）若放大电路带有负载，请示意性地画出此种情况下的交流负载线。（2分） (a) (b) 4 图7 5 2007-2008学年第_2_学期 《模拟电子技术基础》B 卷答案 满分：100 分 一、（10 分） 当 u i 大于 6V 时，二极管导通，输出等于 u i，否则，二极管截止，输出为 6V。 二、(20 分) 解: (1) 画直流通路（2 分） 求静态工作点： VVRRRV3.415246024CCb2b1b2B...
