北邮校园无线信号场强特性分析实验报告VIP专享

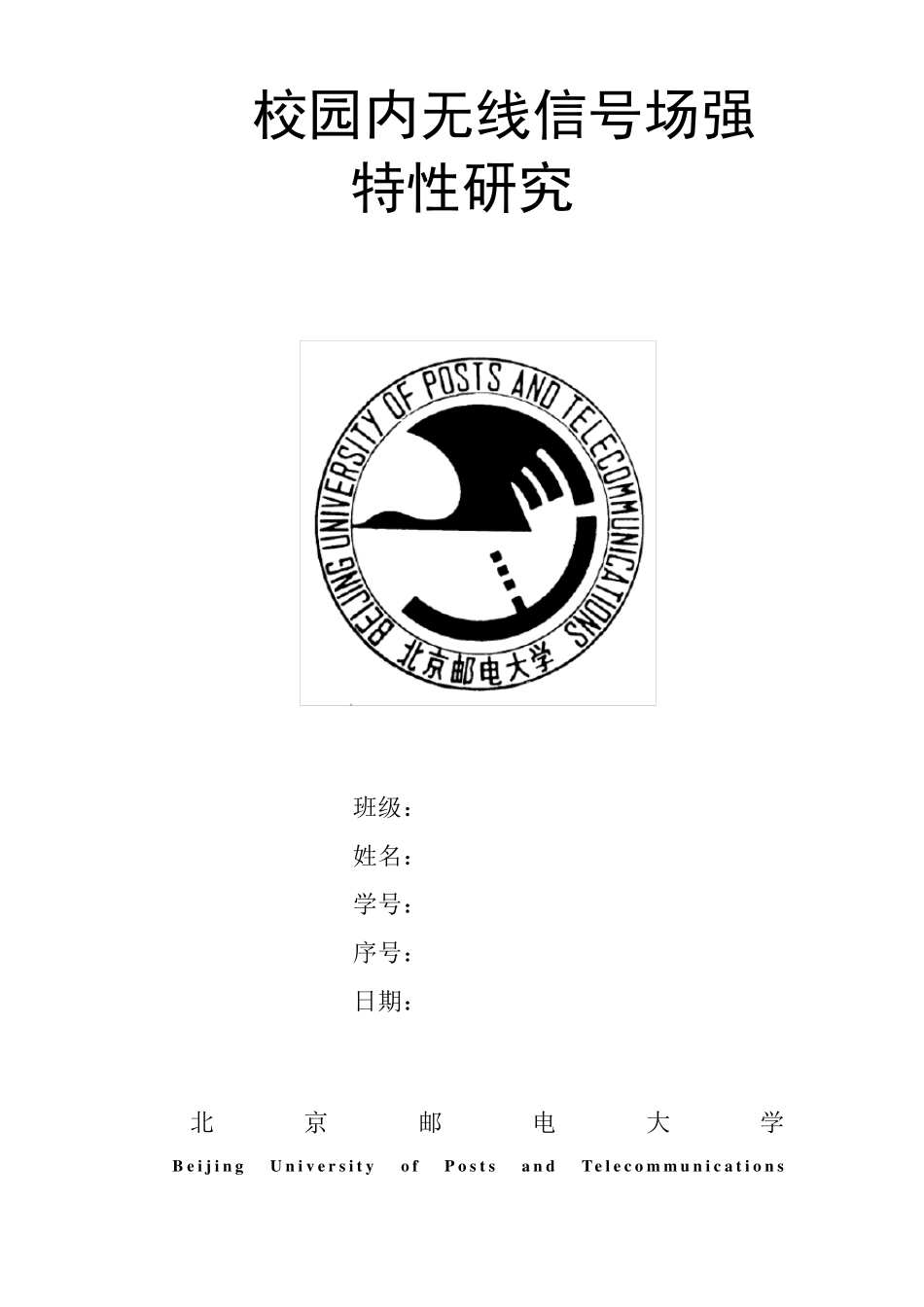

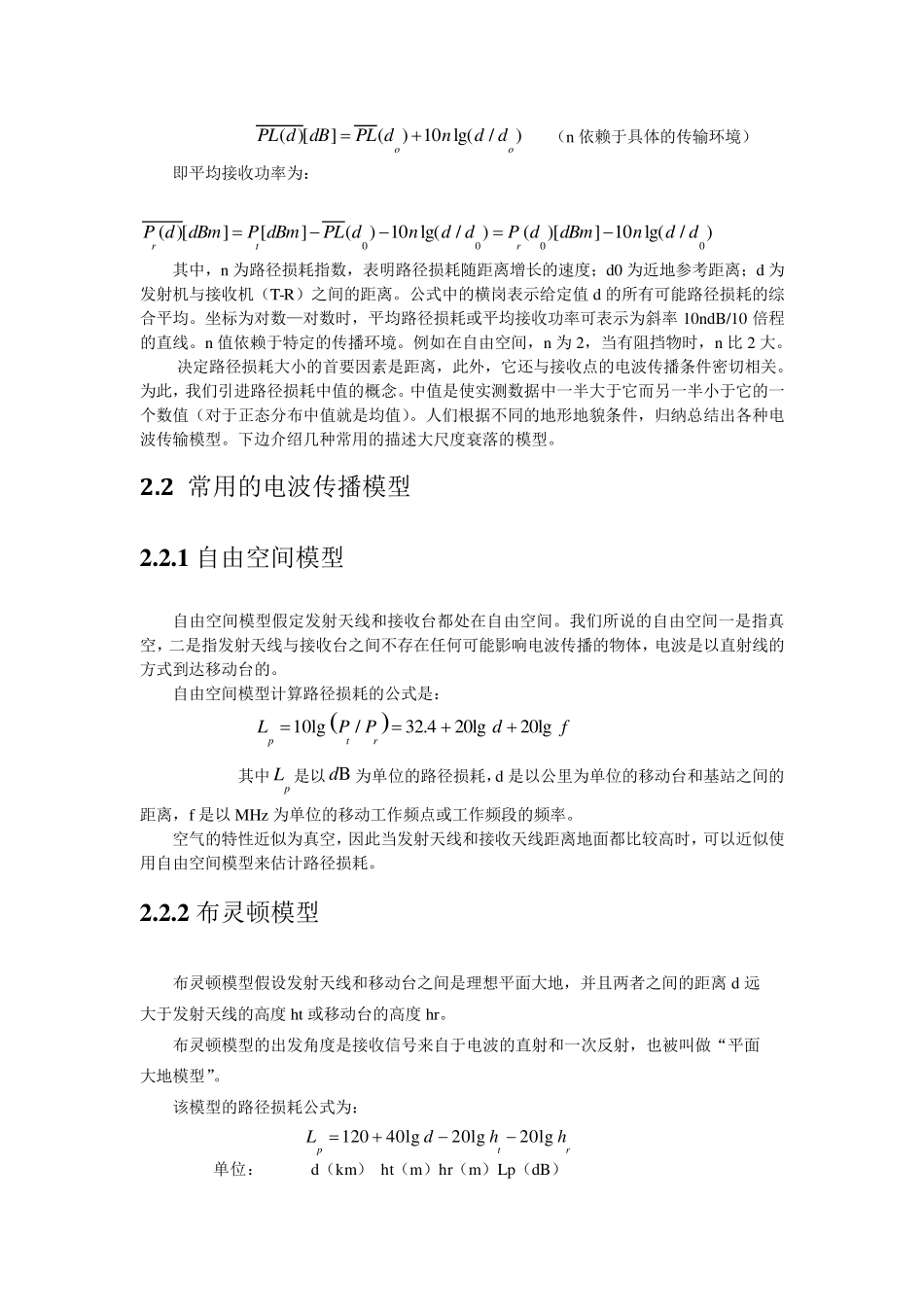

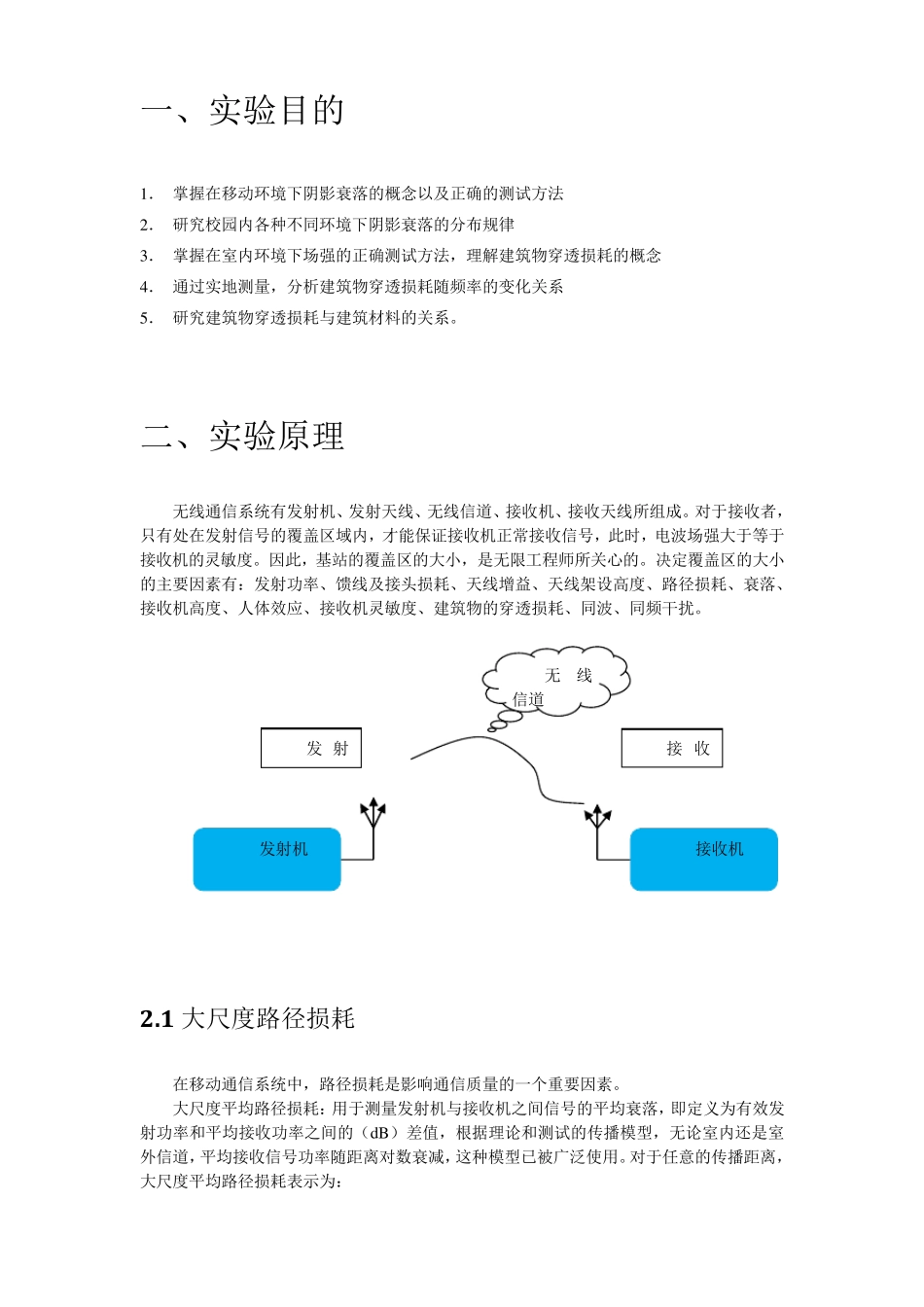

校园内无线信号场强特性研究 班级： 姓名： 学号： 序号： 日期： 北 京邮电大学 B e i j i n g U n i v e r s i t y o f P o s t s a n d Te l e c o m m u n i c a t i o n s 一、实验目的 1． 掌握在移动环境下阴影衰落的概念以及正确的测试方法 2． 研究校园内各种不同环境下阴影衰落的分布规律 3． 掌握在室内环境下场强的正确测试方法，理解建筑物穿透损耗的概念 4． 通过实地测量，分析建筑物穿透损耗随频率的变化关系 5． 研究建筑物穿透损耗与建筑材料的关系。 二、实验原理 无线通信系统有发射机、发射天线、无线信道、接收机、接收天线所组成。对于接收者，只有处在发射信号的覆盖区域内，才能保证接收机正常接收信号，此时，电波场强大于等于接收机的灵敏度。因此，基站的覆盖区的大小，是无限工程师所关心的。决定覆盖区的大小的主要因素有：发射功率、馈线及接头损耗、天线增益、天线架设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑物的穿透损耗、同波、同频干扰。 2.1 大尺度路径损耗 在移动通信系统中，路径损耗是影响通信质量的一个重要因素。 大尺度平均路径损耗：用于测量发射机与接收机之间信号的平均衰落，即定义为有效发射功率和平均接收功率之间的（dB）差值，根据理论和测试的传播模型，无论室内还是室外信道，平均接收信号功率随距离对数衰减，这种模型已被广泛使用。对于任意的传播距离，大尺度平均路径损耗表示为： 发射机 接收机 发 射接 收无线信道 ( )[]() 10 lg(/)ooPL d dBPL dnd d （n 依赖于具体的传输环境） 即平均接收功率为： 0000( )[][]() 10 lg(/)()[] 10 lg(/)rtrP d dBmP dBmPL dnd dP ddBmnd d 其中，n 为路径损耗指数，表明路径损耗随距离增长的速度；d0 为近地参考距离；d 为发射机与接收机（T-R）之间的距离。公式中的横岗表示给定值d 的所有可能路径损耗的综合平均。坐标为对数—对数时，平均路径损耗或平均接收功率可表示为斜率10ndB/10 倍程的直线。n 值依赖于特定的传播环境。例如在自由空间，n 为2，当有阻挡物时，n 比 2 大。 决定路径损耗大小的首要因素是距离，此外，它还与接收点的电波传播条件密切相关。为此，我们引进路径损耗中值的概念。中值是使实测数据中一半大于它而另一半小于它的一个数值（对于正态分布中值就是均值）。人们...
