井下高压电缆耐压试验方案

井下高压电缆耐压试验方案_第1页
1/7
井下高压电缆耐压试验方案_第2页
2/7

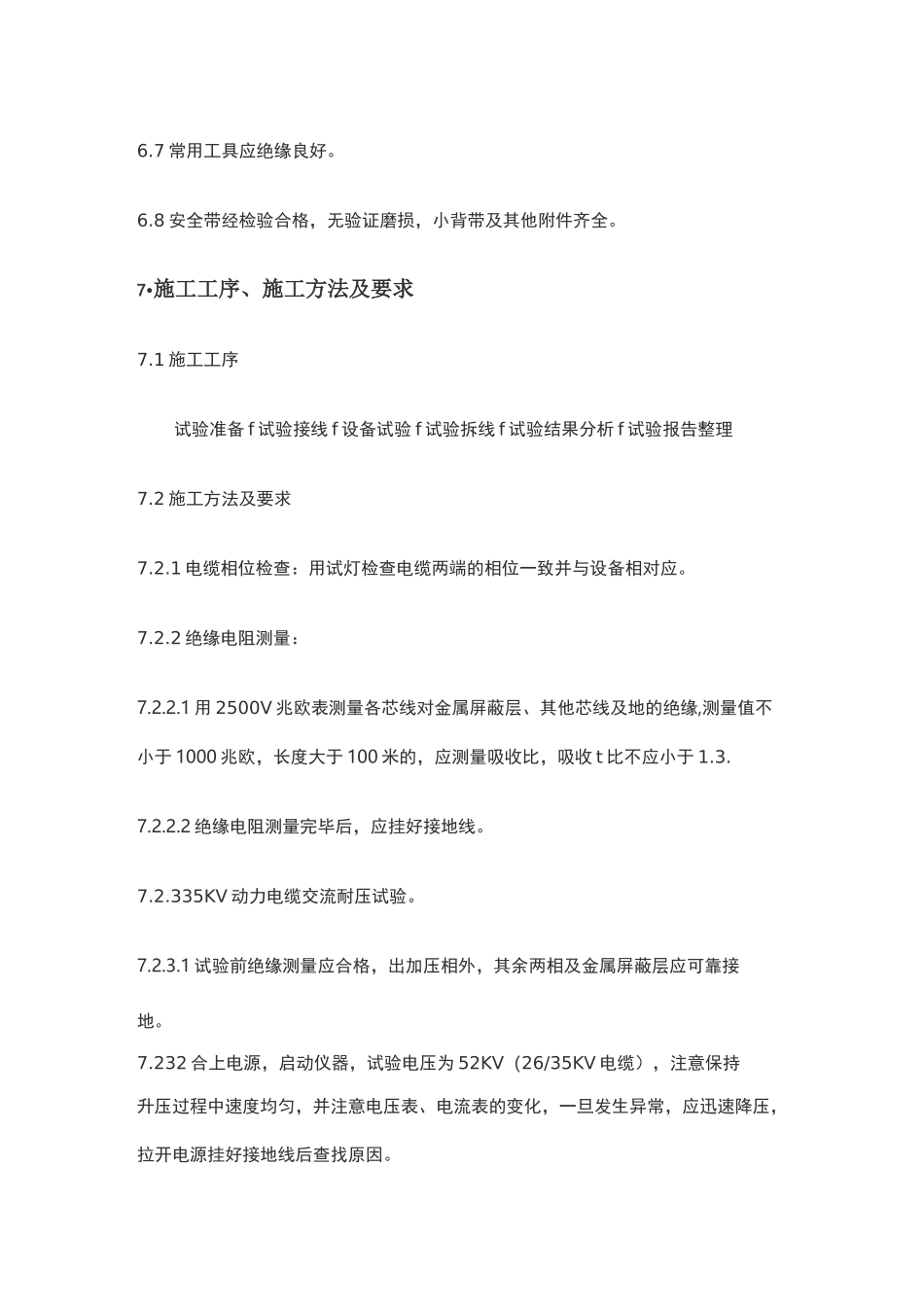

井下高压电缆耐压试验方案_第3页
3/7
高压电缆耐压试验施工方案1、试验目的高压动力电缆现场电缆头、中间接头制作完毕后,为了确认电缆的绝缘好,在接线送电之前,需要的交接实验。2、施工依据2.1《电气装置安装工程电气设备交接实验标准》GB50150-20062.2《电气建设安全规程》(火力发电厂部分)GB5009.1-20022.3《电力建设安全健康与环境工作管理》2001-01-213、施工前要准备及具备的条件3.1 电缆敷设到位,电缆终端头及中间接头已制作完毕;3.2 实验现场清洁干净、道路畅通;3.3 实验所需的工具仪器已准备齐全;3.4 实验人员熟悉仪器的操作方法。4 人员组织、分工及有关人员的资格要求技术人员 1 名、施工负责人 1 名、电气实验人员 2 名。所有人员必须经过安全培训,寺证上岗。电气实验人员应持有相关部门颁发的有效证件,所有参加实验的人员已接受技术交底和安全交底并签字。5、所需的实验仪器、工器具仪器名称数量仪器名称数量35KV 交流耐压试验仪1 套15KW380V 交流发电机1 台2500V 兆欧表1 套实验专用线若干放电杆1 套绝缘手套1 付警示牌若干常用工具1 套小型货车1 辆接地线2 根数字万用表2 只对讲机4 只6 对实验仪器、工器具的安全要求6.1 实验电源必须实行“一闸一机”制,必须接在漏电保护器上,额定漏电电流不大于 30 毫安,动作时间应小于 0.1ms6.2 实验仪器的外壳必须接地良好,其连接线无损坏及老化。6.3 试验仪器操作旋钮转动平滑灵活,无间断点,无突升点。6.4 仪器接地线的截面不小于 5mm2。6.5 试验电源线用软橡皮电缆,截面不小于 16mm2。6.6 万用表、兆欧表、移动电源盘、绝缘手套等经检查合格,并在有效期范围之内。6.7 常用工具应绝缘良好。6.8 安全带经检验合格,无验证磨损,小背带及其他附件齐全。7•施工工序、施工方法及要求7.1 施工工序试验准备 f 试验接线 f 设备试验 f 试验拆线 f 试验结果分析 f 试验报告整理7.2 施工方法及要求7.2.1 电缆相位检查:用试灯检查电缆两端的相位一致并与设备相对应。7.2.2 绝缘电阻测量:7.2.2.1 用 2500V 兆欧表测量各芯线对金属屏蔽层、其他芯线及地的绝缘,测量值不小于 1000 兆欧,长度大于 100 米的,应测量吸收比,吸收 t 比不应小于 1.3.7.2.2.2 绝缘电阻测量完毕后,应挂好接地线。7.2.335KV 动力电缆交流耐压试验。7.2.3.1 试验前绝缘测量应合格,出加压相外,其余两相及金属屏蔽层应可靠接地。7.232 合上电源,启动仪器,试验电压为 52KV(2...
