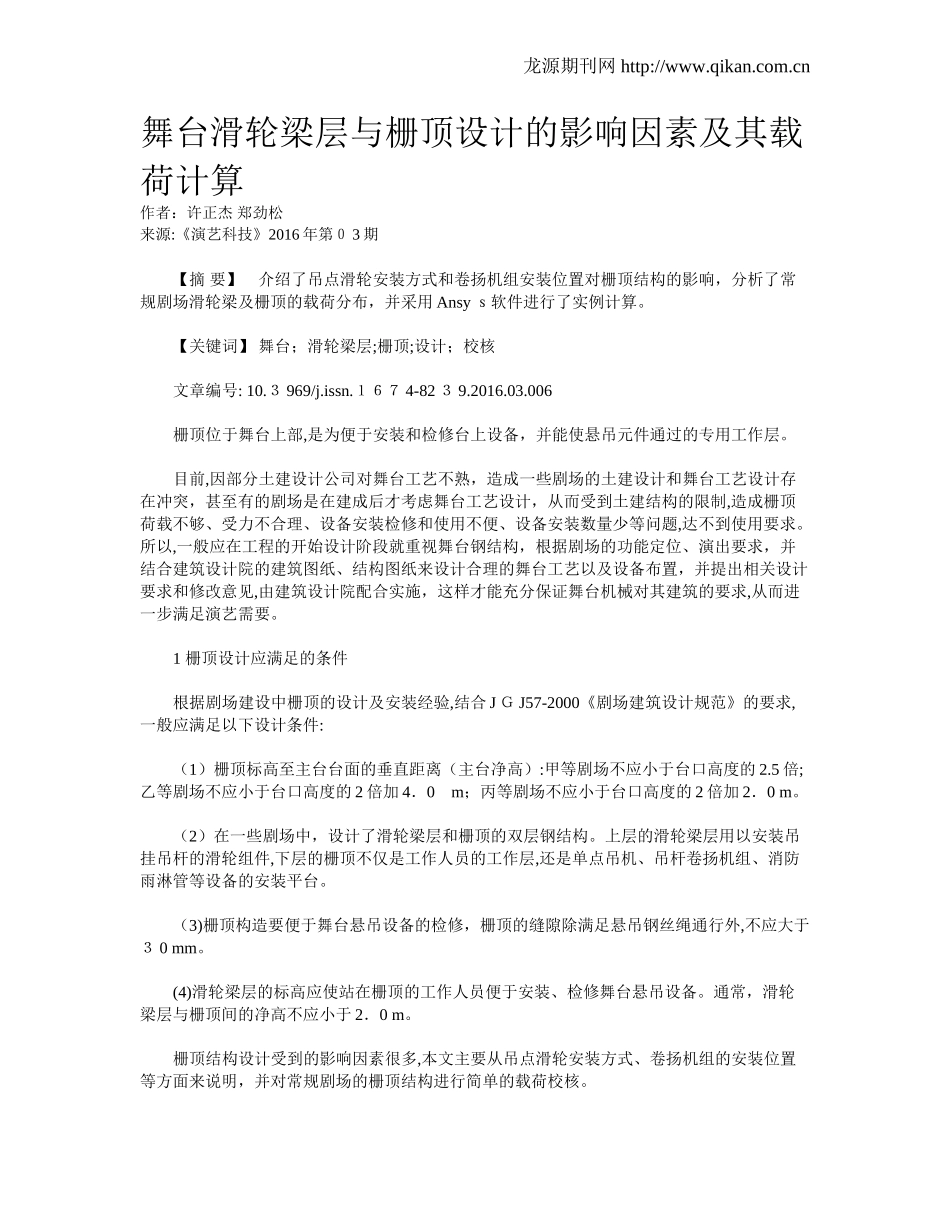

2024年舞台滑轮梁层与栅顶设计的影响因素及其载荷计算_第1页
1/13

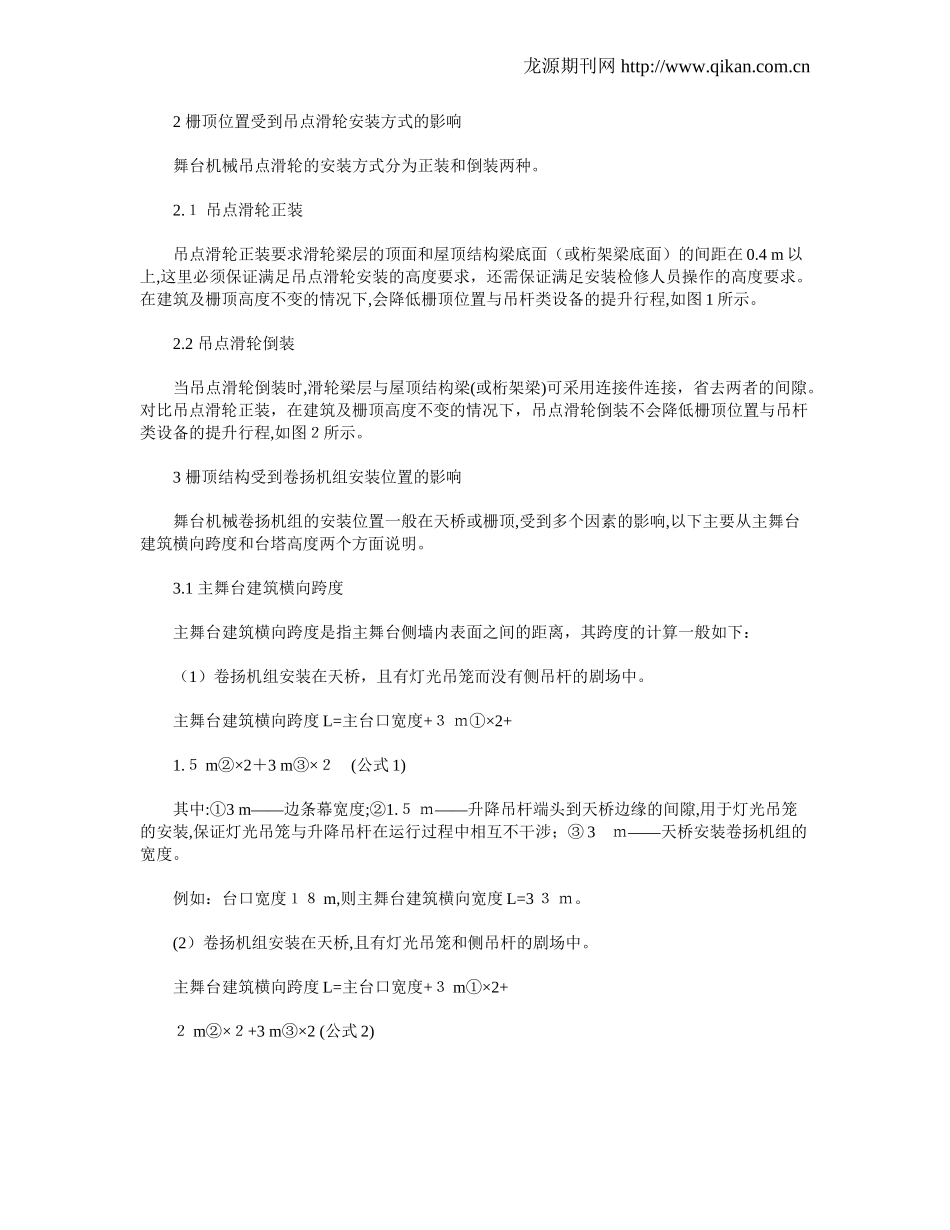

2024年舞台滑轮梁层与栅顶设计的影响因素及其载荷计算_第2页
2/13

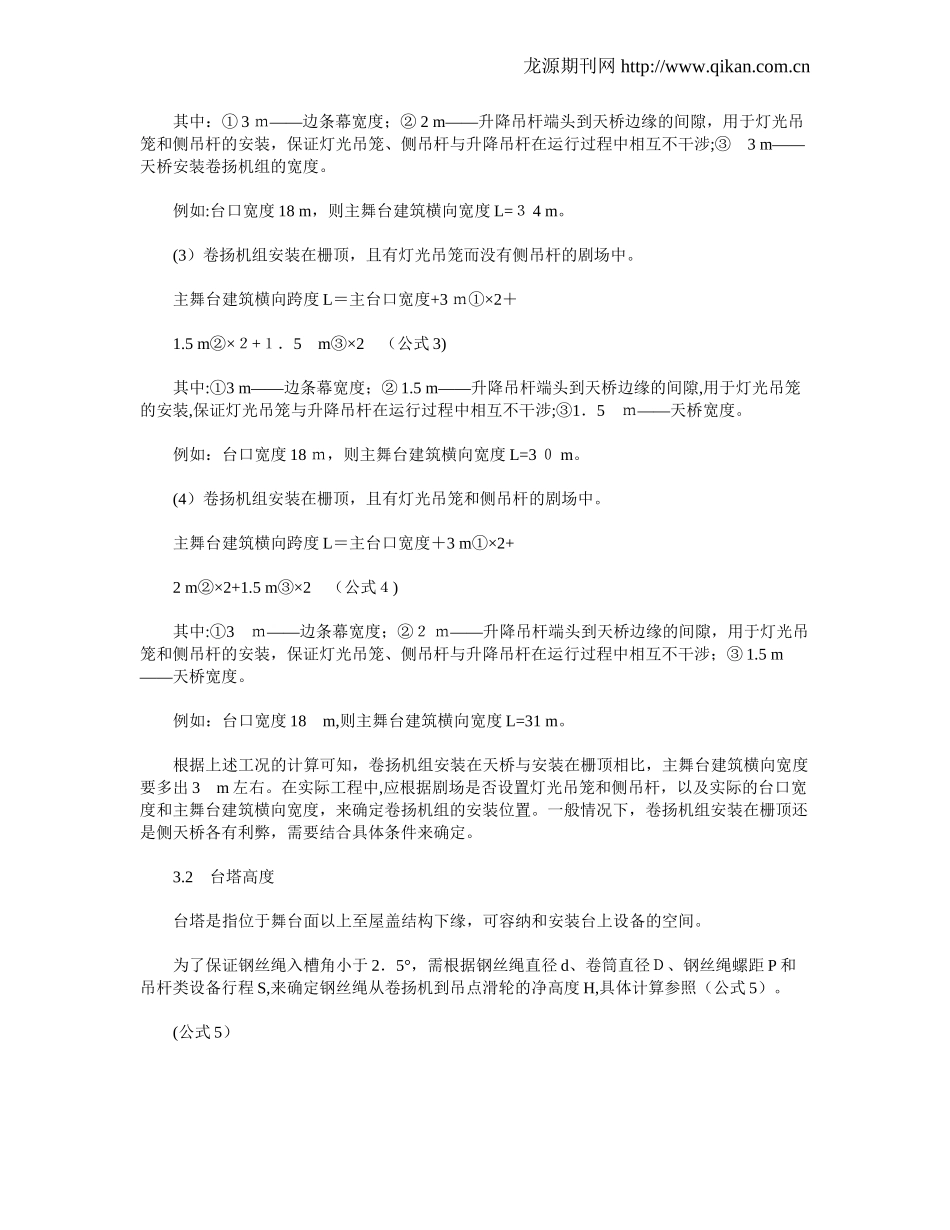

2024年舞台滑轮梁层与栅顶设计的影响因素及其载荷计算_第3页
3/13
龙源期刊网http://www.qikan.com.cn舞台滑轮梁层与栅顶设计的影响因素及其载荷计算作者:许正杰郑劲松来源:《演艺科技》2016年第03期【摘要】介绍了吊点滑轮安装方式和卷扬机组安装位置对栅顶结构的影响,分析了常规剧场滑轮梁及栅顶的载荷分布,并采用Ansys软件进行了实例计算。【关键词】舞台;滑轮梁层;栅顶;设计;校核文章编号:10.3969/j.issn.1674-8239.2016.03.006栅顶位于舞台上部,是为便于安装和检修台上设备,并能使悬吊元件通过的专用工作层。目前,因部分土建设计公司对舞台工艺不熟,造成一些剧场的土建设计和舞台工艺设计存在冲突,甚至有的剧场是在建成后才考虑舞台工艺设计,从而受到土建结构的限制,造成栅顶荷载不够、受力不合理、设备安装检修和使用不便、设备安装数量少等问题,达不到使用要求。所以,一般应在工程的开始设计阶段就重视舞台钢结构,根据剧场的功能定位、演出要求,并结合建筑设计院的建筑图纸、结构图纸来设计合理的舞台工艺以及设备布置,并提出相关设计要求和修改意见,由建筑设计院配合实施,这样才能充分保证舞台机械对其建筑的要求,从而进一步满足演艺需要。1栅顶设计应满足的条件根据剧场建设中栅顶的设计及安装经验,结合JGJ57-2000《剧场建筑设计规范》的要求,一般应满足以下设计条件:(1)栅顶标高至主台台面的垂直距离(主台净高):甲等剧场不应小于台口高度的2.5倍;乙等剧场不应小于台口高度的2倍加4.0m;丙等剧场不应小于台口高度的2倍加2.0m。(2)在一些剧场中,设计了滑轮梁层和栅顶的双层钢结构。上层的滑轮梁层用以安装吊挂吊杆的滑轮组件,下层的栅顶不仅是工作人员的工作层,还是单点吊机、吊杆卷扬机组、消防雨淋管等设备的安装平台。(3)栅顶构造要便于舞台悬吊设备的检修,栅顶的缝隙除满足悬吊钢丝绳通行外,不应大于30mm。(4)滑轮梁层的标高应使站在栅顶的工作人员便于安装、检修舞台悬吊设备。通常,滑轮梁层与栅顶间的净高不应小于2.0m。栅顶结构设计受到的影响因素很多,本文主要从吊点滑轮安装方式、卷扬机组的安装位置等方面来说明,并对常规剧场的栅顶结构进行简单的载荷校核。龙源期刊网http://www.qikan.com.cn2栅顶位置受到吊点滑轮安装方式的影响舞台机械吊点滑轮的安装方式分为正装和倒装两种。2.1吊点滑轮正装吊点滑轮正装要求滑轮梁层的顶面和屋顶结构梁底面(或桁架梁底面)的间距在0.4m以上,这里必须保证满足吊点滑轮安装的高度要求,还需保证满足安装检修人员操作的高度要求。在建筑及栅顶高度不变的情况下,会降低栅顶位置与吊杆类设备的提升行程,如图1所示。2.2吊点滑轮倒装当吊点滑轮倒装时,滑轮梁层与屋顶结构梁(或桁架梁)可采用连接件连接,省去两者的间隙。对比吊点滑轮正装,在建筑及栅顶高度不变的情况下,吊点滑轮倒装不会降低栅顶位置与吊杆类设备的提升行程,如图2所示。3栅顶结构受到卷扬机组安装位置的影响舞台机械卷扬机组的安装位置一般在天桥或栅顶,受到多个因素的影响,以下主要从主舞台建筑横向跨度和台塔高度两个方面说明。3.1主舞台建筑横向跨度主舞台建筑横向跨度是指主舞台侧墙内表面之间的距离,其跨度的计算一般如下:(1)卷扬机组安装在天桥,且有灯光吊笼而没有侧吊杆的剧场中。主舞台建筑横向跨度L=主台口宽度+3m①×2+1.5m×2②+3m×③2(公式1)其中:3m——①边条幕宽度;1.②——5m升降吊杆端头到天桥边缘的间隙,用于灯光吊笼的安装,保证灯光吊笼与升降吊杆在运行过程中相互不干涉;③3——m天桥安装卷扬机组的宽度。例如:台口宽度18m,则主舞台建筑横向宽度L=33m。(2)卷扬机组安装在天桥,且有灯光吊笼和侧吊杆的剧场中。主舞台建筑横向跨度L=主台口宽度+3m×2+①2m×②2+3m×2(③公式2)龙源期刊网http://www.qikan.com.cn其中:①3——m边条幕宽度;②2m——升降吊杆端头到天桥边缘的间隙,用于灯光吊笼和侧吊杆的安装,保证灯光吊笼、侧吊杆与升降吊杆在运行过程中相互不干涉;③3m——天桥安装卷扬机组的宽度。例如:台口宽度18m,则主舞台建筑横向宽度L=34m。(3)卷扬机组安装在栅顶,且有灯光吊笼而没有侧吊杆的剧场中。主舞台建筑横向跨度L=主台...
