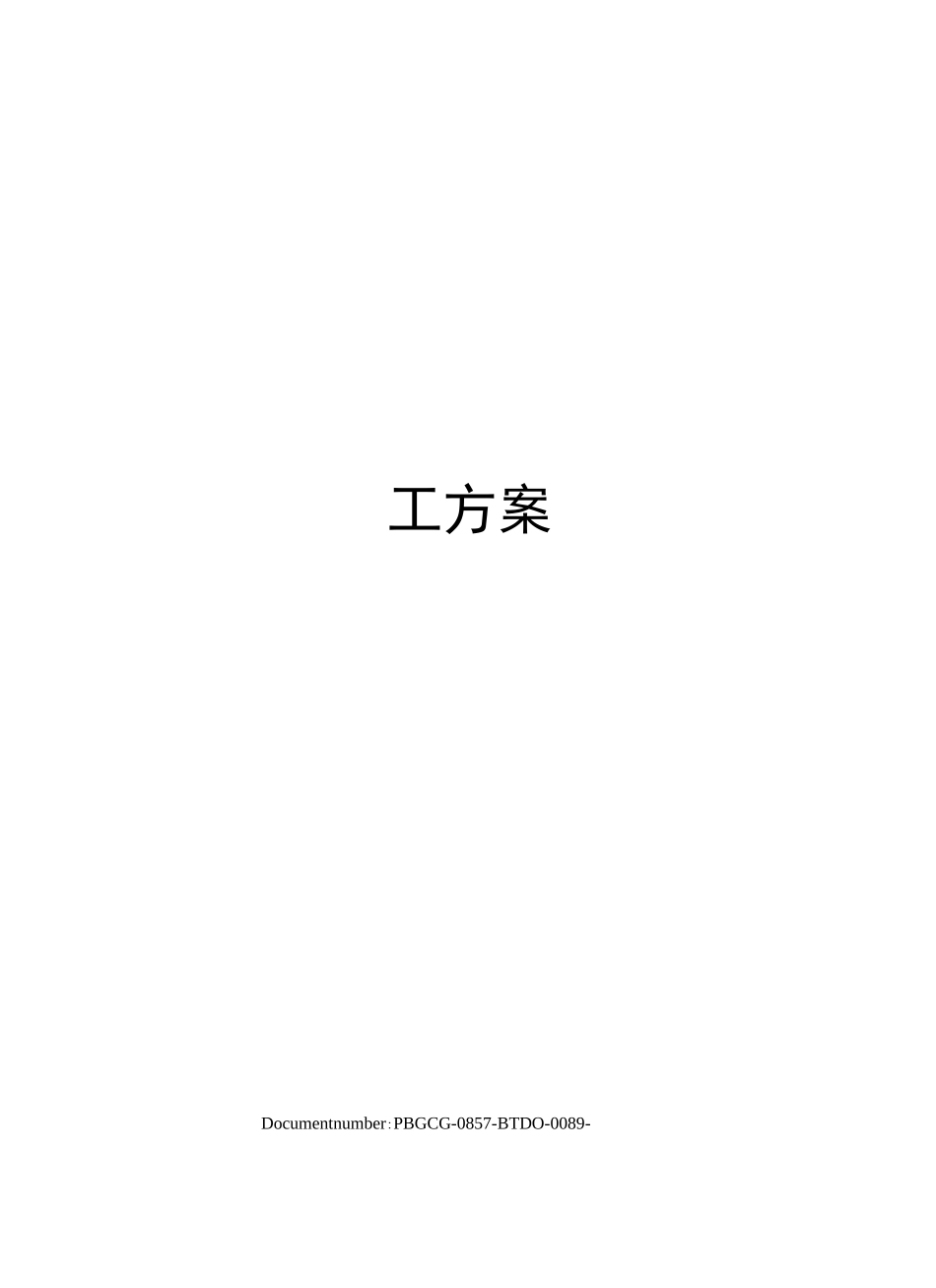

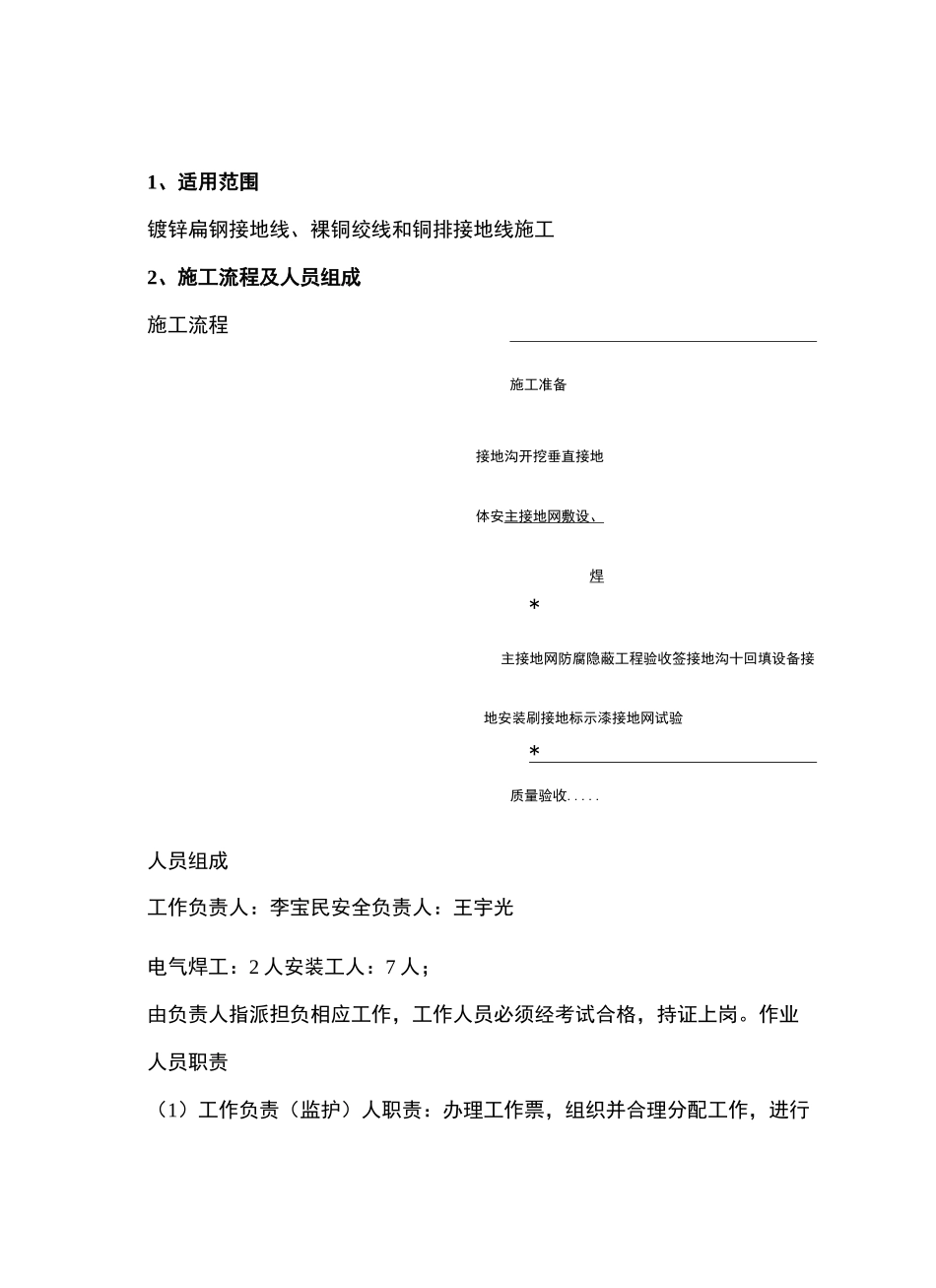

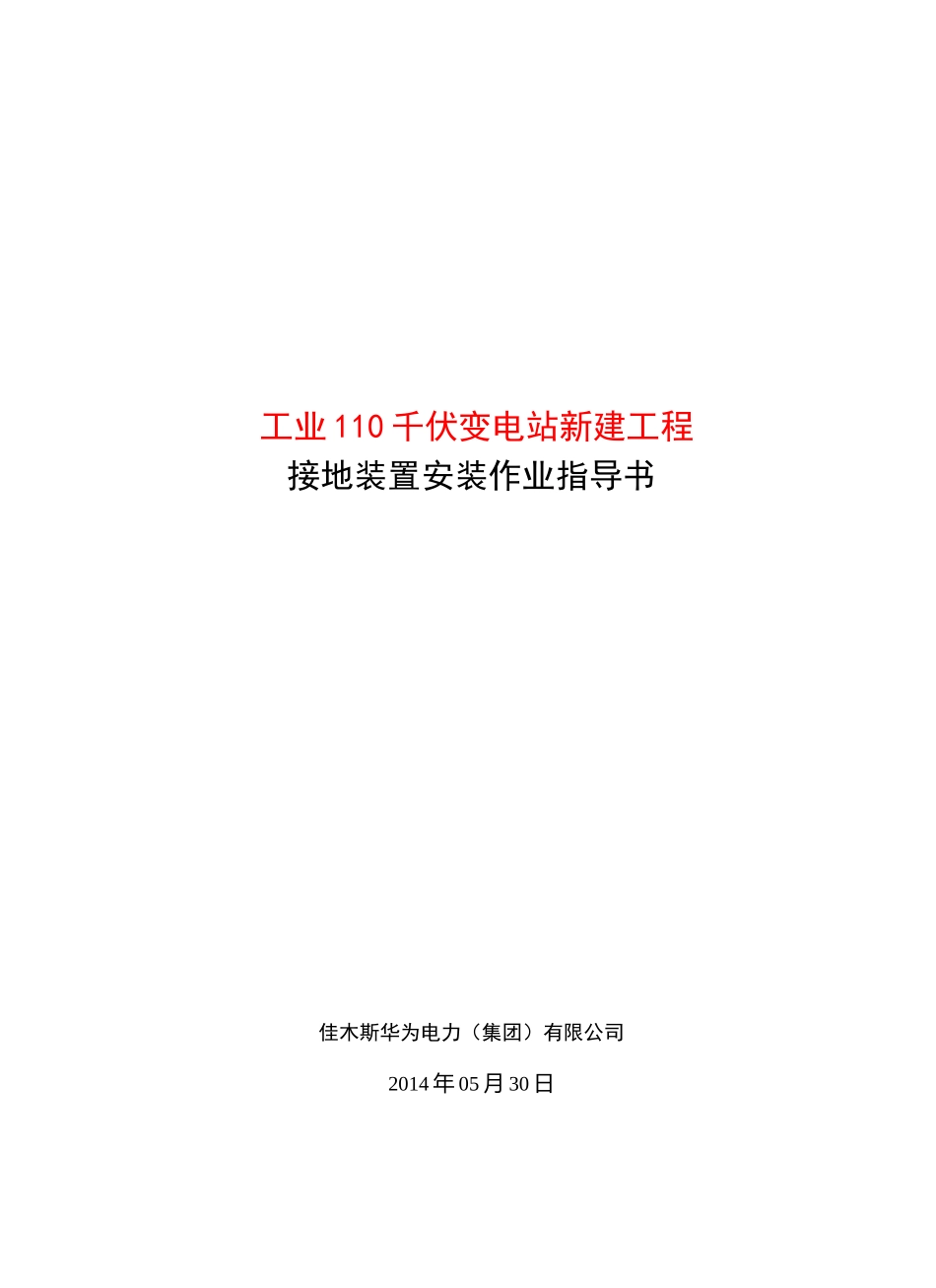

工方案Documentnumber:PBGCG-0857-BTDO-0089-工业 110 千伏变电站新建工程接地装置安装作业指导书佳木斯华为电力（集团）有限公司2014 年 05 月 30 日1、适用范围镀锌扁钢接地线、裸铜绞线和铜排接地线施工2、施工流程及人员组成施工流程施工准备接地沟开挖垂直接地体安主接地网敷设、焊*主接地网防腐隐蔽工程验收签接地沟十回填设备接地安装刷接地标示漆接地网试验*质量验收.....人员组成工作负责人：李宝民安全负责人：王宇光电气焊工：2 人安装工人：7 人；由负责人指派担负相应工作，工作人员必须经考试合格，持证上岗。作业人员职责（1）工作负责（监护）人职责：办理工作票，组织并合理分配工作，进行安全教育，督促、监护工作人员遵守安全规程，检查工作票所记安全措施是否正确完备，安全措施是否符合现场实际条件。工作前对工作人员交代安全事项，对整个工程的安全、技术等负责。工作结束后总结经验与不足之处，工作负责（监护）人不得兼做其他工作。（2）工作班成员：认真学习本作业指导书，严格遵守、执行安全规程和现场“安全措施卡”，互相关心施工安全。标准作业时间10 个工作人员 15 天内完成3、工艺流程说明及主要质量控制要点施工准备（1）技术准备：熟悉施工图纸和设计对接地网施工技术要求，熟悉接地网施工规范。（2）材料准备：根据设计规格和型号，结合工程用量进行接地网用镀锌扁钢、角钢（或铜绞线、铜排、铜棒、铜包钢等）等材料准备；对到达现场材料的规格、质量、外观等进行必要的检查，同时必须具有出厂质保资料、镀锌质保资料等；焊接用的焊条、焊粉、助焊剂和热熔焊的热熔剂等辅助材料必须具有出厂合格证。（3）人员组织：技术人员，安全、质量负责人，焊工及安装人员。（4）机具准备：电焊机（或铜焊模具）、切割机、气焊、接地沟开挖用机械设备或工具等。接地沟开挖（1）根据主接地网的设计图纸对主接地网敷设位置、网格大小进行放线。（2）按照设计要求或规范要求的接地深度进行接地沟开挖，深度按照设计或规范要求的最高标准为准，且留有一定的裕度。（3）接地沟宜按场地或分区域进行开挖，以便于记录完成情况，同时确保现场的文明施工。垂直接地体加工（1）按照设计或规范的要求长度进行垂直接地体的加工。（2）镀锌角钢作为垂直接地体时，其切割面的埋设前需进行防腐处理。（3）为了便于垂直接地体的安装，垂直接地体的下端部应加工成锥形。（4）为了避免垂直接地体安装时，上部敲击部位的损伤，宜...
