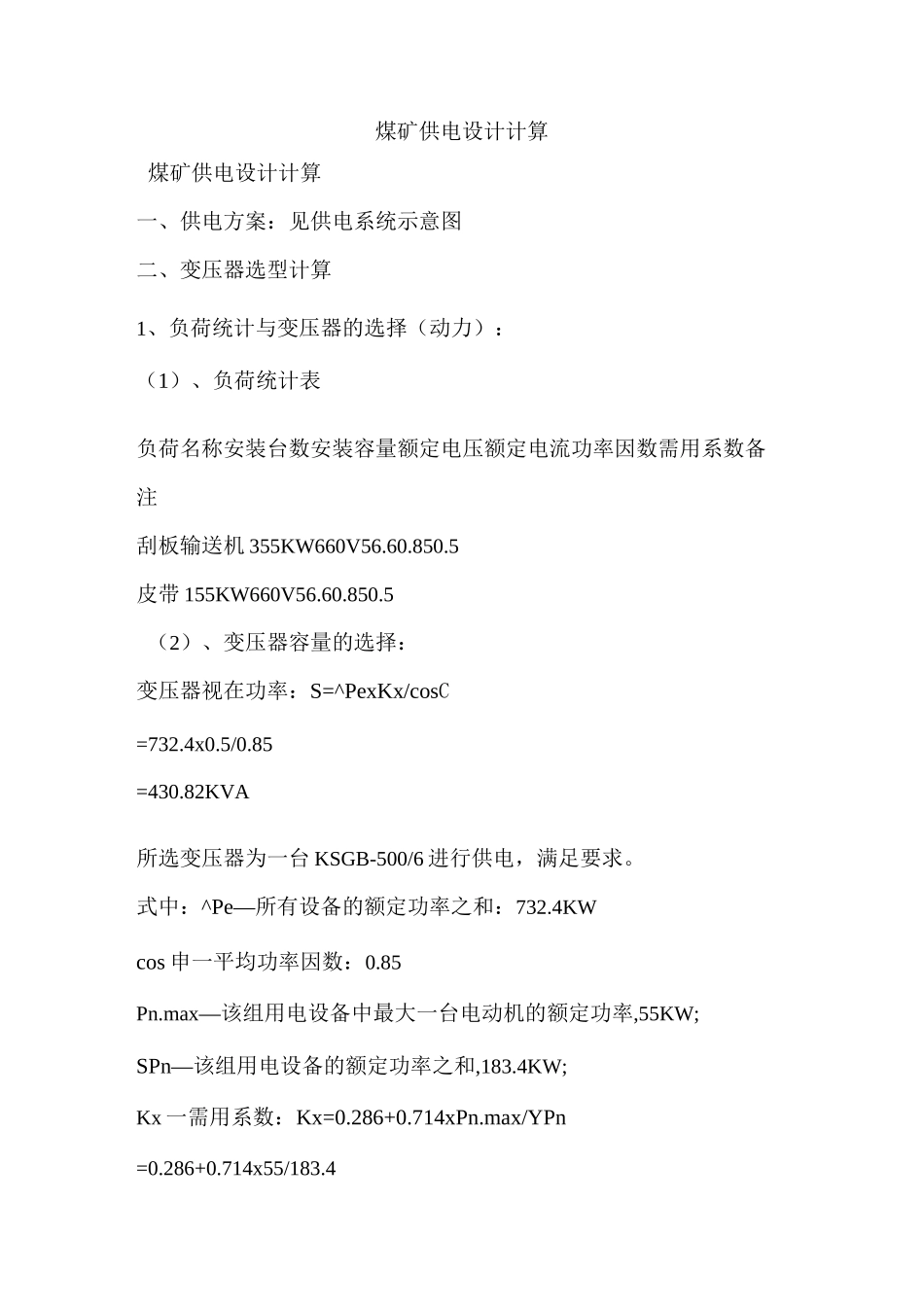

煤矿供电设计计算

煤矿供电设计计算煤矿供电设计计算一、供电方案：见供电系统示意图二、变压器选型计算1、负荷统计与变压器的选择（动力）：（1）、负荷统计表负荷名称安装台数安装容量额定电压额定电流功率因数需用系数备注刮板输送机 355KW660V56.60.850.5皮带 155KW660V56.60.850.5（2）、变压器容量的选择：变压器视在功率：S=^PexKx/cosC=732.4x0.5/0.85=430.82KVA所选变压器为一台 KSGB-500/6 进行供电，满足要求。式中：^Pe—所有设备的额定功率之和：732.4KWcos 申一平均功率因数：0.85Pn.max—该组用电设备中最大一台电动机的额定功率,55KW;SPn—该组用电设备的额定功率之和,183.4KW;Kx 一需用系数：Kx=0.286+0.714xPn.max/YPn=0.286+0.714x55/183.4=0.52、负荷统计与变压器的选择（主风机）⑴、负荷统计表序号负荷名称安装台数安装容量额定电压额定电流功率因数需用系数备注1 风机（主）1 台 2x30KW660V69A0.8512 风机（其它）1 台 60KW660V69A0.851 单台（2）、变压器容量的选择：变压器视在功率：S=^PexKx/cosC=240x1/0.85=282.35KVASPe—所有设备的额定功率之和：282.35KW所选变压器为：KSGB-315/6 一台，满足要求。需用系数（Kx）：Kx=1⑶、平均功率因数（cos 申）：0.85三、电缆的选择：1、馈电开关（1#）到（8#）开关① 按长时允许电流选择电缆A选用 MYP3x70+1x25 电缆,70mm2 电缆长时容许电流为 215A式中:Kx—电缆线路所带负荷的需用系数,0.42;SPe—电缆所带负荷的额定功率 183.4KW;Ue—电缆所在电网的额定电压,660V;Cos 申一平均功率因数,0.85;根据以上对电缆各项参数的计算，选用 3x70+1x25 型的电缆满足要求，70mm2 电缆长时允许电流为 215A。2、馈电开关（11#）到（9#）号开关① 按长时允许电流选择电缆Ica=KdexYPn/〈3xUnxCOS①=1x60/1.732x0.66x0.85=61.75（A）选用 MY3x35+lxl6 电缆,35mm2 长时容许电流为 138A式中:Kde—电缆线路所带负荷的需用系数,1IPn—电缆所带负荷的额定功率,60KW;Un—电缆所在电网的额定电压,660V;Cos 申一平均功率因数,0.85;② 、按正常工作时的电压损失选择电缆截面△Uw===23.77033故所选 MYP3x35+1x16 电缆满足要求式中：AUw—电缆线路的电压损失,V;Un—电缆线路所在电网的电压,VL、A 一电缆的长度 385m,截面积 35mm2;Rsc—电缆导体的导电率,m/Qmm2;查表得 53Pea—电缆所带负荷的有功功率计算值，60KW33—额定电压为 660V 的允许电压损失根据以上对电缆各项参数的计算...
