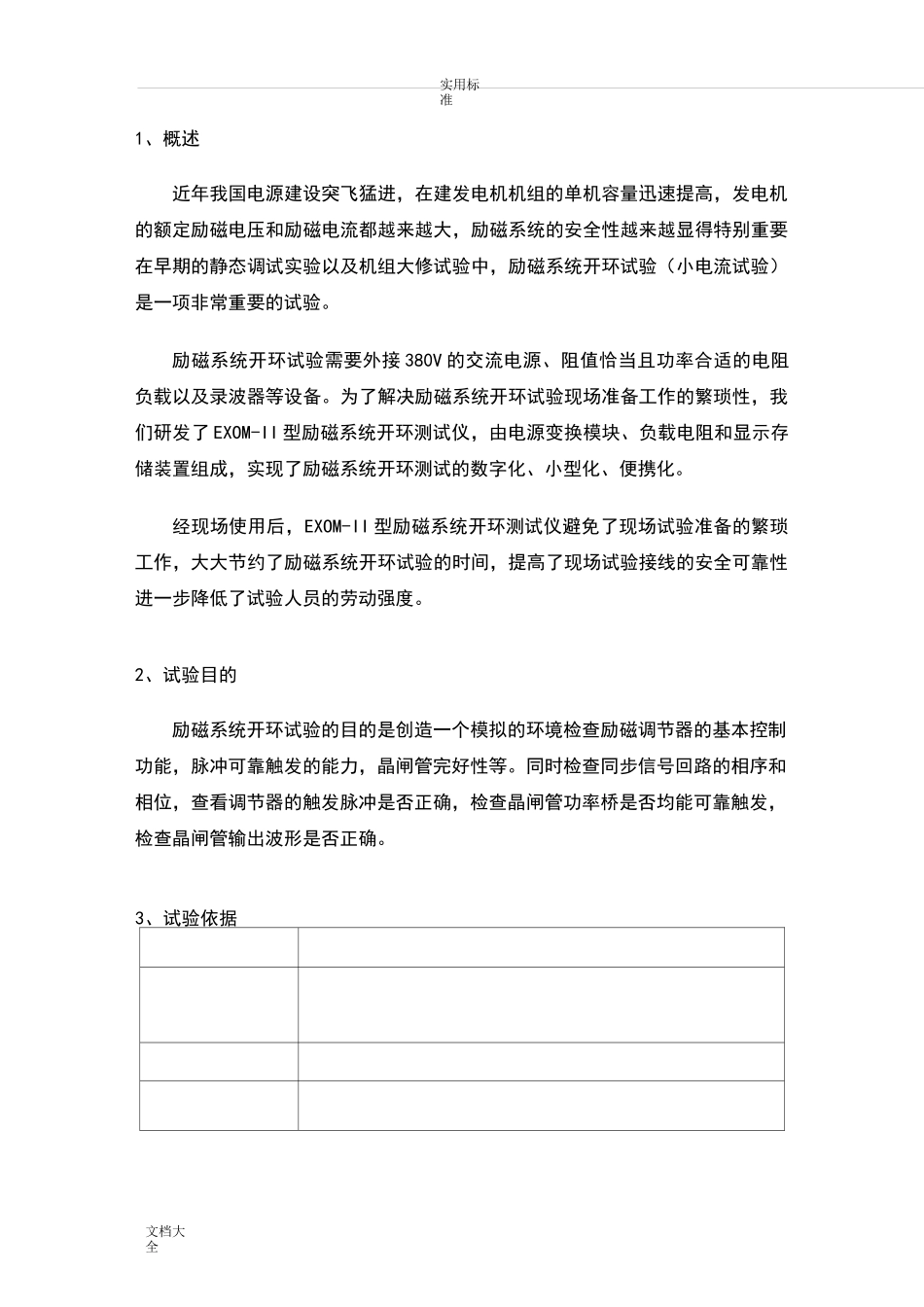

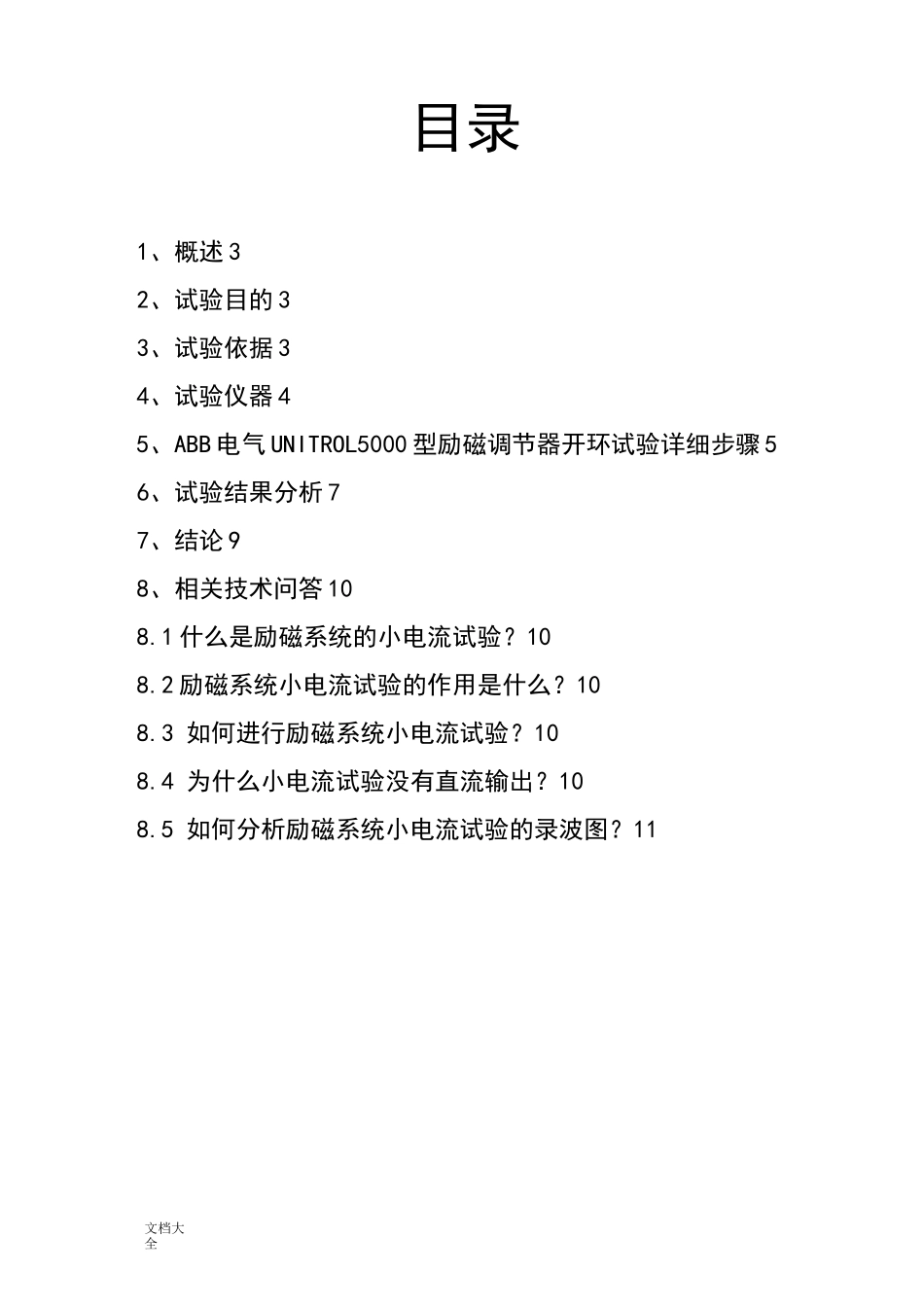

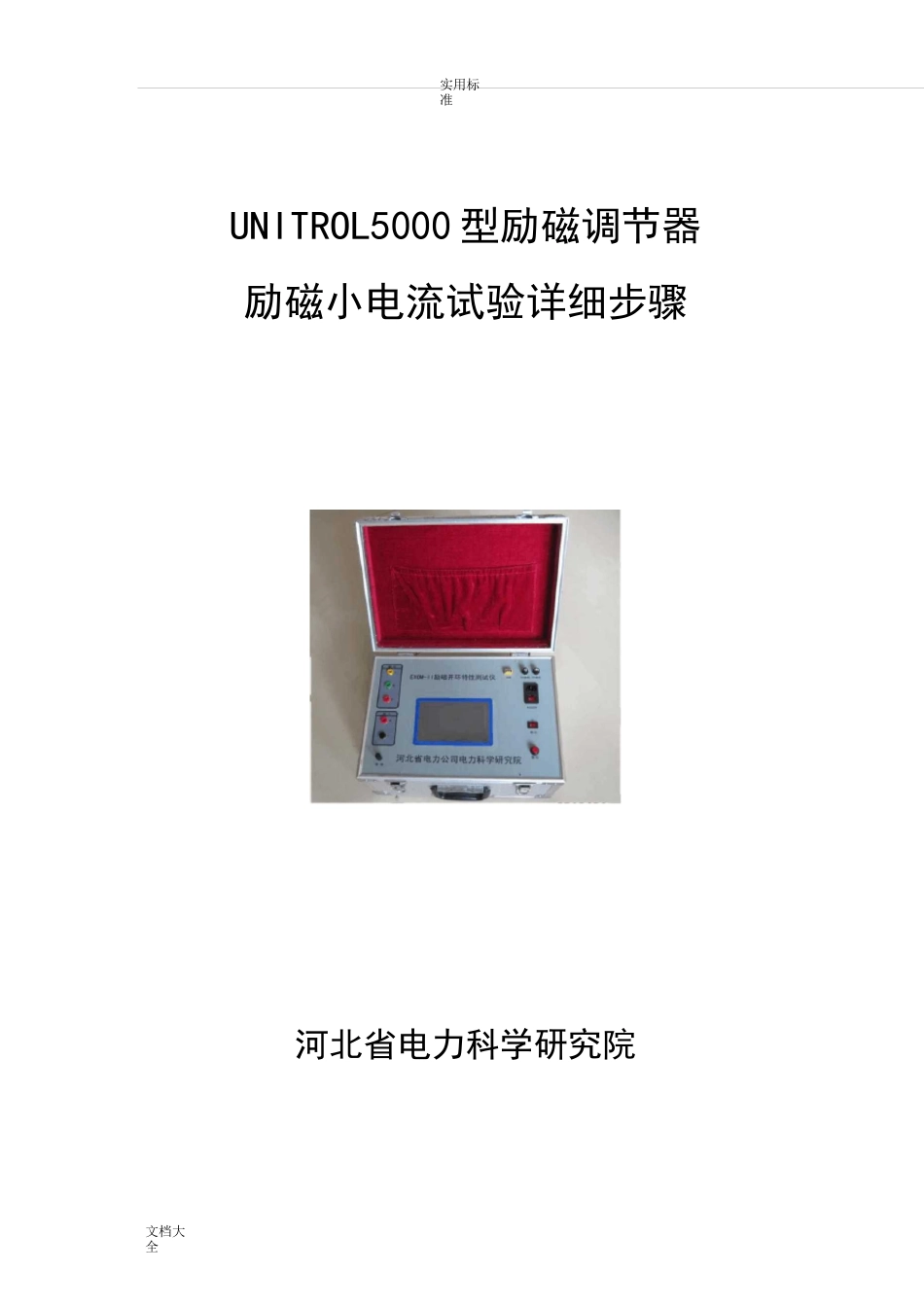

实用标准文档大全UNITROL5000 型励磁调节器励磁小电流试验详细步骤河北省电力科学研究院文档大全目录1、概述 32、试验目的 33、试验依据 34、试验仪器 45、ABB 电气 UNITROL5000 型励磁调节器开环试验详细步骤 56、试验结果分析 77、结论 98、相关技术问答 108.1 什么是励磁系统的小电流试验？108.2 励磁系统小电流试验的作用是什么？108.3 如何进行励磁系统小电流试验？108.4 为什么小电流试验没有直流输出？108.5 如何分析励磁系统小电流试验的录波图？11实用标准文档大全1、概述近年我国电源建设突飞猛进，在建发电机机组的单机容量迅速提高，发电机的额定励磁电压和励磁电流都越来越大，励磁系统的安全性越来越显得特别重要在早期的静态调试实验以及机组大修试验中，励磁系统开环试验（小电流试验）是一项非常重要的试验。励磁系统开环试验需要外接 380V 的交流电源、阻值恰当且功率合适的电阻负载以及录波器等设备。为了解决励磁系统开环试验现场准备工作的繁琐性，我们研发了 EXOM-II 型励磁系统开环测试仪，由电源变换模块、负载电阻和显示存储装置组成，实现了励磁系统开环测试的数字化、小型化、便携化。经现场使用后，EXOM-II 型励磁系统开环测试仪避免了现场试验准备的繁琐工作，大大节约了励磁系统开环试验的时间，提高了现场试验接线的安全可靠性进一步降低了试验人员的劳动强度。2、试验目的励磁系统开环试验的目的是创造一个模拟的环境检查励磁调节器的基本控制功能，脉冲可靠触发的能力，晶闸管完好性等。同时检查同步信号回路的相序和相位，查看调节器的触发脉冲是否正确，检查晶闸管功率桥是否均能可靠触发，检查晶闸管输出波形是否正确。3、试验依据2)3实用标准文档大全输出电压：100VT50V,输出波形为 50Hz 正弦波（适用于自并励方式），350Hz、400Hz、500Hz 正弦波或按用户定制（适用于三机励磁、无刷励磁）。波形显示：直流测量电压负载阻值：330Q.100W（可定制）波形存储:U 盘5、ABB 电气 UNITR0L5000 型励磁调节器开环试验详细步骤（1）试验接线：断开励磁系统与励磁变压器的母排连接（ABB 励磁系统一般没有出口刀闸），将 EX0M-II 型励磁系统开环测试仪三相输出端 Ua、Ub、Uc三相分别接至母排整流柜内侧；断开励磁系统与发电机转子的母排连接,将EX0M-II 型励磁系统开环测试仪正负输入端接至整流柜直流输出端。打开 EXOM-II 型励磁系统开环测试仪输出开关，交流三相输出指示灯用相序表...
