炼铁炉前岗位作业

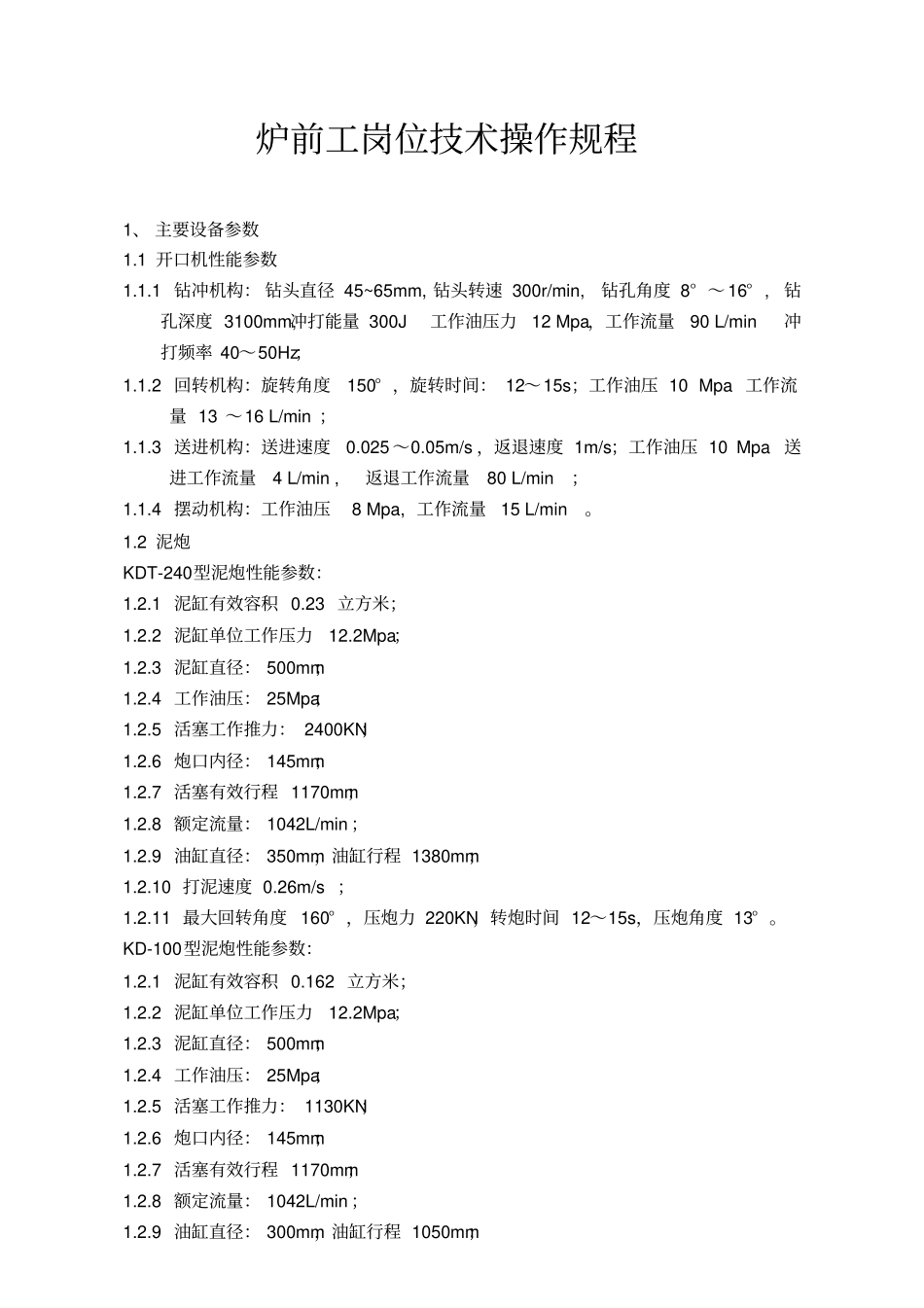

炼铁炉前岗位作业_第1页
1/11

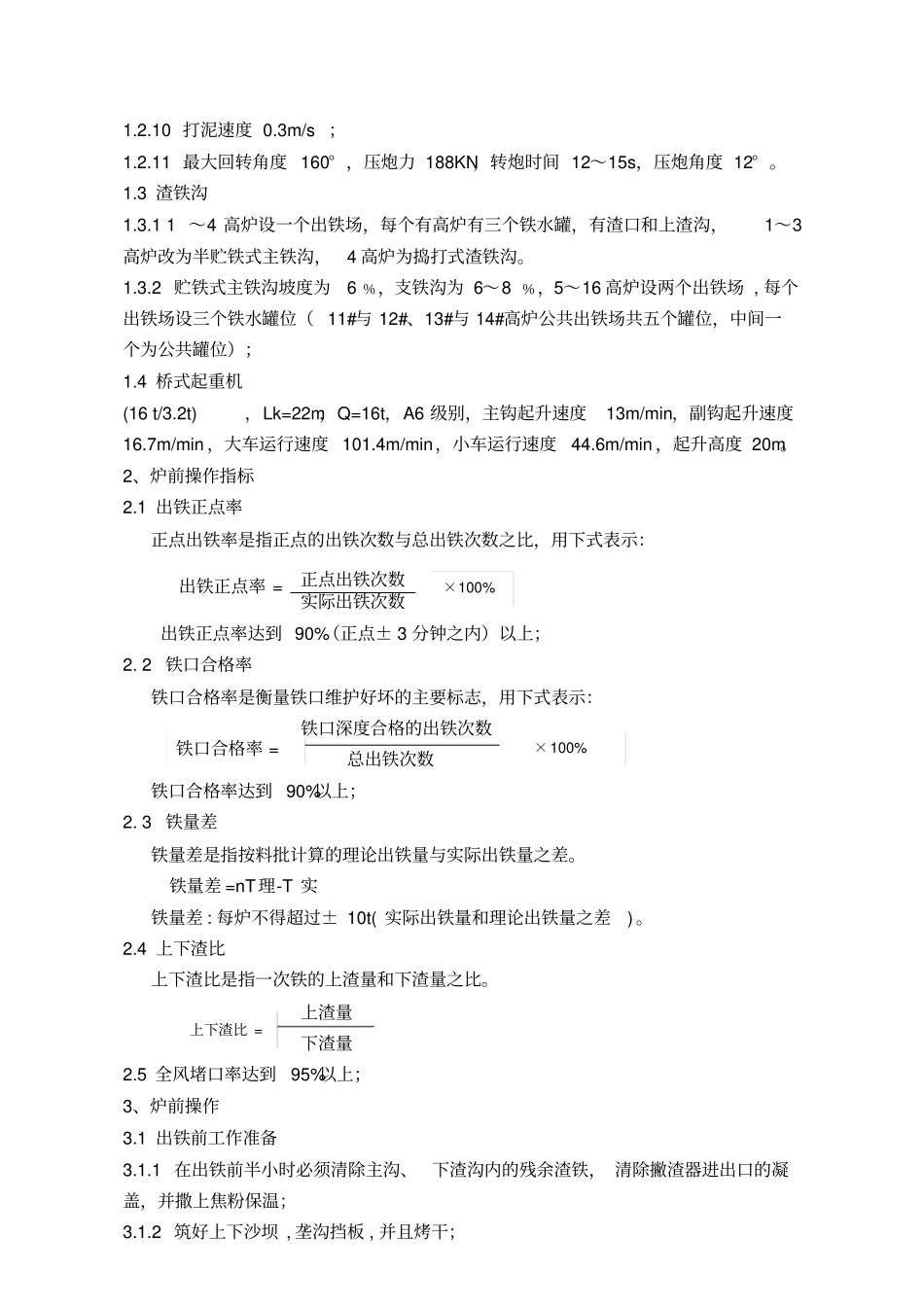

炼铁炉前岗位作业_第2页
2/11

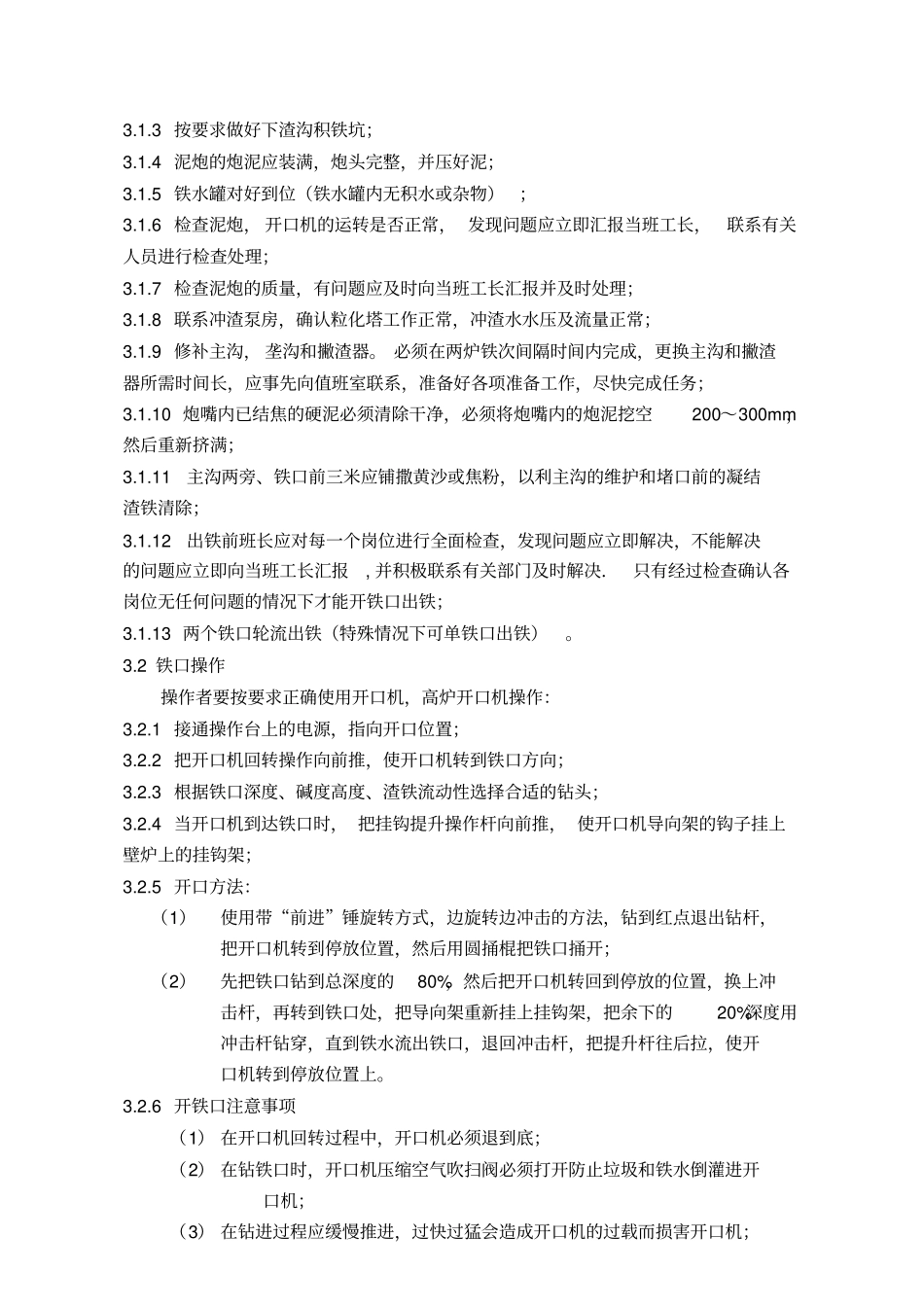

炼铁炉前岗位作业_第3页
3/11
炉前工岗位技术操作规程1、 主要设备参数1.1 开口机性能参数1.1.1 钻冲机构: 钻头直径 45~65mm, 钻头转速 300r/min,钻孔角度 8° ~ 16° , 钻孔深度 3100mm,冲打能量 300J 工作油压力12 Mpa,工作流量 90 L/min 冲打频率 40~50Hz;1.1.2 回转机构:旋转角度150° ,旋转时间: 12~15s;工作油压 10 Mpa 工作流量 13 ~16 L/min ;1.1.3 送进机构:送进速度0.025 ~0.05m/s ,返退速度 1m/s;工作油压 10 Mpa 送进工作流量 4 L/min ,返退工作流量 80 L/min;1.1.4 摆动机构:工作油压 8 Mpa, 工作流量 15 L/min。1.2 泥炮KDT-240型泥炮性能参数:1.2.1 泥缸有效容积 0.23 立方米;1.2.2 泥缸单位工作压力12.2Mpa;1.2.3 泥缸直径: 500mm;1.2.4 工作油压: 25Mpa;1.2.5 活塞工作推力: 2400KN;1.2.6 炮口内径: 145mm;1.2.7 活塞有效行程 1170mm;1.2.8 额定流量: 1042L/min ;1.2.9 油缸直径: 350mm,油缸行程 1380mm;1.2.10 打泥速度 0.26m/s ;1.2.11 最大回转角度 160° ,压炮力 220KN,转炮时间 12~15s,压炮角度 13° 。KD-100型泥炮性能参数:1.2.1 泥缸有效容积 0.162 立方米;1.2.2 泥缸单位工作压力12.2Mpa;1.2.3 泥缸直径: 500mm;1.2.4 工作油压: 25Mpa;1.2.5 活塞工作推力: 1130KN;1.2.6 炮口内径: 145mm;1.2.7 活塞有效行程 1170mm;1.2.8 额定流量: 1042L/min ;1.2.9 油缸直径: 300mm,油缸行程 1050mm;1.2.10 打泥速度 0.3m/s ;1.2.11 最大回转角度 160° ,压炮力 188KN,转炮时间 12~15s,压炮角度 12° 。1.3 渣铁沟1.3.1 1 ~4 高炉设一个出铁场,每个有高炉有三个铁水罐,有渣口和上渣沟,1~3高炉改为半贮铁式主铁沟,4 高炉为捣打式渣铁沟。1.3.2 贮铁式主铁沟坡度为 6 ﹪,支铁沟为 6~8 ﹪,5~16 高炉设两个出铁场 , 每个出铁场设三个铁水罐位( 11#与 12#、13#与 14#高炉公共出铁场共五个罐位,中间一个为公共罐位);1.4 桥式起重机(16 t/3.2t) ,Lk=22m,Q=16t,A6 级别,主钩起升速度13m/min,副钩起升速度16.7m/min ,大车运行速度 101.4m/min,小车运行速度44.6m/min ,起升高度 20m。2、炉前操作指标2.1 出铁正点率正点出铁率是指正点的出铁次数与总出铁次数之比,用下式表示:正点出铁次数出铁正点率 =实际出铁次数出铁正点率达到 90%(...
