电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

塑性变形时的应力应变关系VIP免费

塑性变形时的应力应变关系_第1页
1/14
塑性变形时的应力应变关系_第2页
2/14
塑性变形时的应力应变关系_第3页
3/14

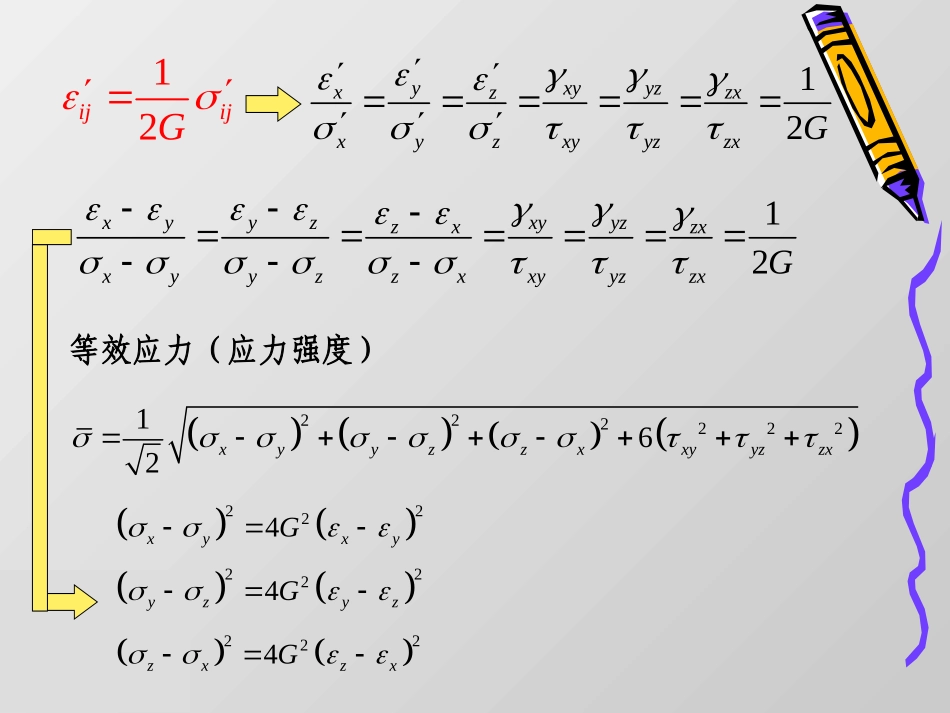

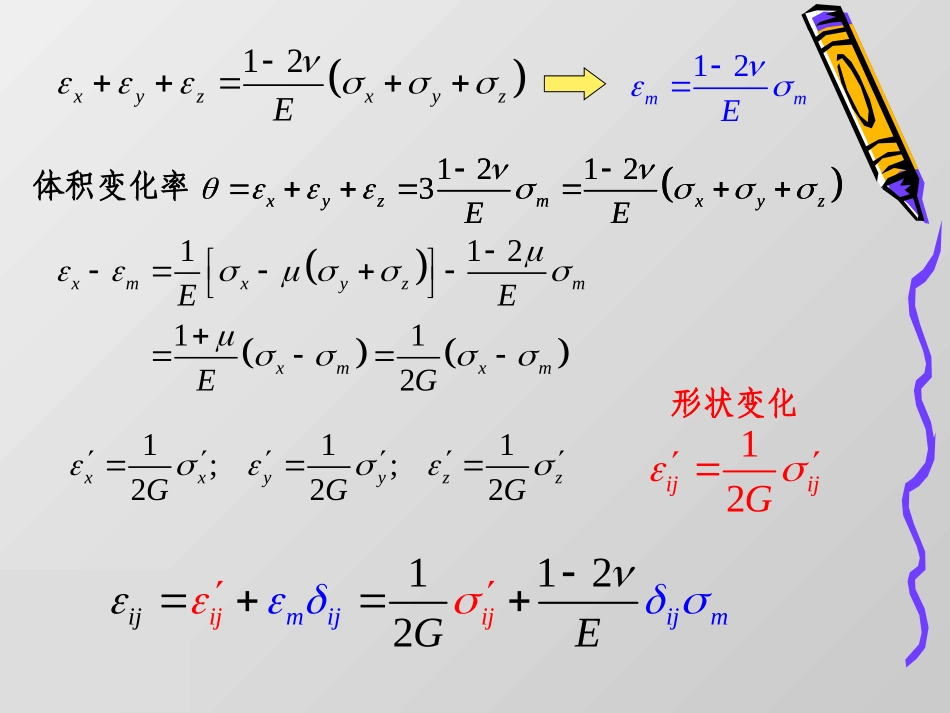

§3.5塑性变形时的应力应变关系变形时的应力与应变之间的关系—本构关系,其数学表达式—本构方程(物理方程)。一、弹性应力应变关系单向拉伸和扭转时hgbkdcpodcp12G1E11;211;211;2xxyzxyxyyyxzyzyzzzxyzxzxEGEGEG一般应力状态下的广义虎克定律21EG★12xyzxyzE12mmE体积变化率12123xyzmxyzEE112112xmxyzmxmxmEEEG111;;222xxyyzzGGG12ijijG1122mijijimiijjjGE12123xyzmxyzEE形状变化12ijijG12yxyyzxzxzxyzxyyzzxG12xyyzxyyzzxzxxyyzzxxyyzzxG2224yzyzG2224zxzxG2224xyxyG222222162xyyzzxxyyzzx等效应力(应力强度)弹性变形时应力应变关系的特点应力与应变成线性关系,是一一对应的关系;弹性变形是可逆的,加载与卸载的规律完全相同;弹性变形时应力球张量是物体产生体积变化,泊松比<0.5;弹性变形应力主轴与应变主轴重合。2222222222222621612xyyzzxxyyzzxxyyzzxxyyzzxGE2222221621ixyyzzxxyyzzx321iiE应变强度二、塑性应力应变关系的特点塑性应力应变关系的特点应力与应变关系是非线性的关系,不是一一对应的关系;塑性变形是不可逆的、不可恢复的,加载与卸载的规律不相同;塑性变形时可认为体积不变,应变球张量等于零,泊松比=0.5;塑性变形全量应变主轴与应力主轴不重合。bkdcoaa序号加载路径最终应力状态全量应变状态明1OAC比例加载应力应变对应,主轴重合2OAC(E,J)F应力改变,应变未改变,主轴不重合3OBD比例加载应力应变对应,主轴重合4OBDIF应力改变,应变未改变,主轴不重合5OF'F比例加载应力应变对应,主轴重合CC2C2CC2C2CFFD45°FFFF45°DD45°DDDDF2F2F塑性应力应变关系特点的说明三、塑性变形的增量理论增量理论(流动理论)—描述应力与应变增量或应变速率之间的关系,与加载历史无关。1、列维-密席斯(Levy-Mises)理论1871年,Levy;1913年,Mises。材料是理想刚塑性材料,即,;材料符合密席斯屈服准则,即;每一加载瞬间,应力主轴与应变增量主轴重合;塑性变形时体积不变,即和;应变增量与应力偏量成正比(列维-密席斯方程)。Sd0eijddpijij123dddddd0xyzddijijddijijd为瞬时非负比例常数,随变形过程变化,卸载时d=0。ddijijdddddddyxyyzxzxzxyzxyyzzx233112122331ddddddddddddddxyyzzxxyyzzxd?222222222dddddddddxyxyyzyzzxzx2222222226d6d6d6d6d6dxyxyyzyzzxzx2222222229dddddd6dddd2d2xyyzzxxyyzzx3dd2ddijij13mxyz3dd2d13dd;d22d13dd;d22d13dd;d22xxxyxyxyyyzxyzyzzzxyzxzx...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

塑性变形时的应力应变关系

您可能关注的文档

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
