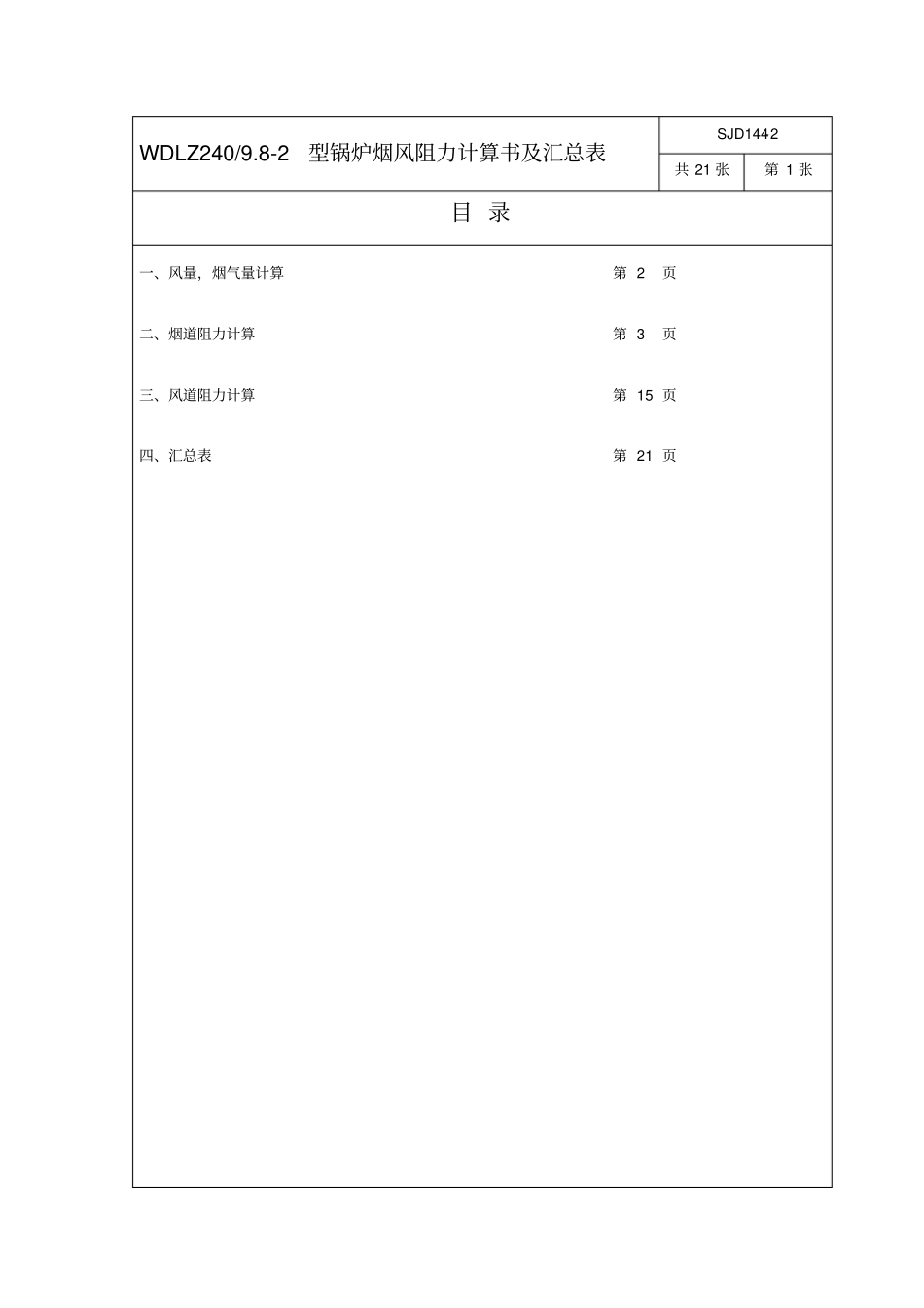

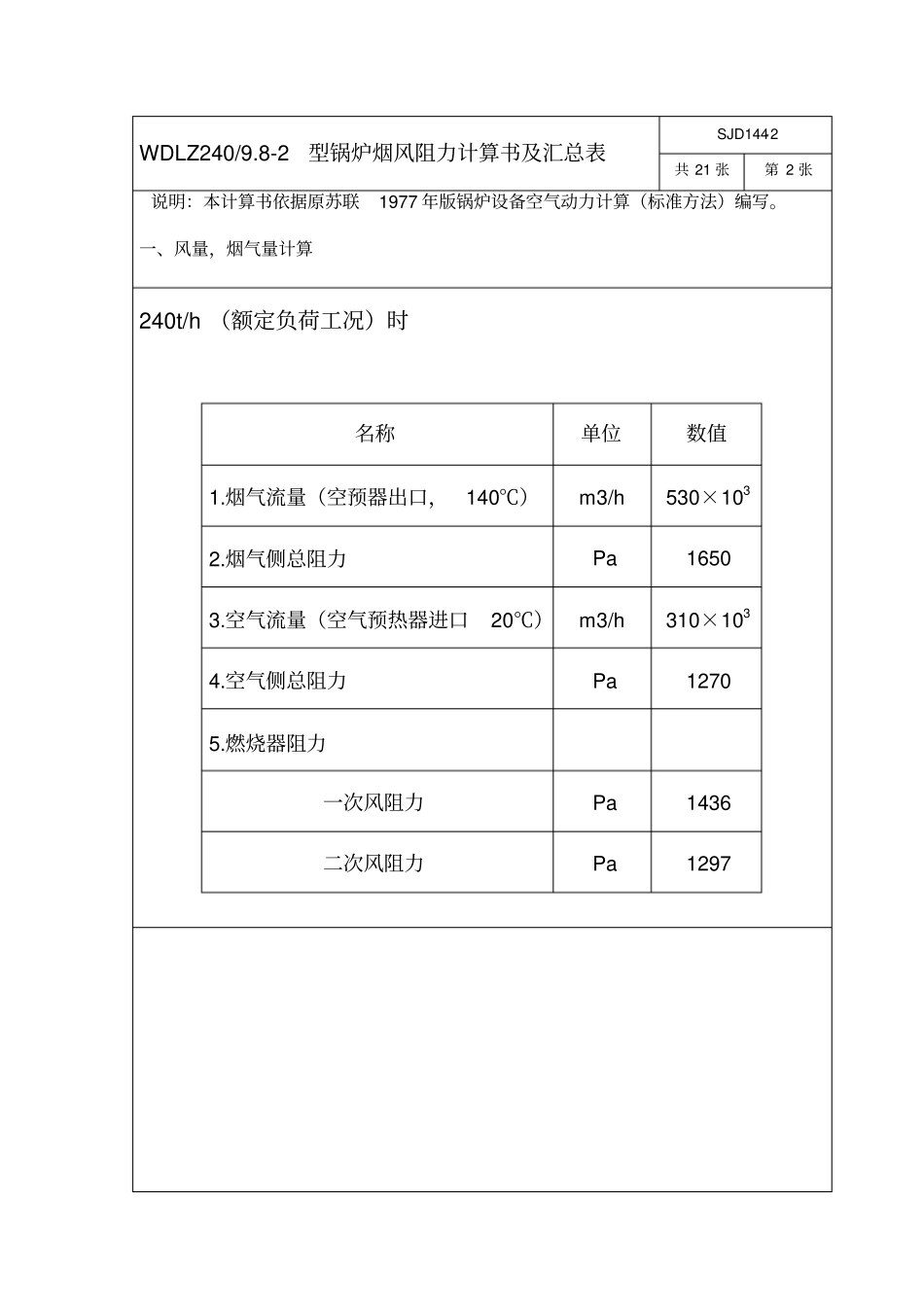

烟风阻力计算书及汇总表[ 键入文档副标题] SJD144-2 武汉锅炉集团动力机械制造有限公司2011.09 WDLZ240/9.8-2型锅炉烟风阻力计算书及汇总表SJD144-2共 21 张第 1 张目 录一、风量,烟气量计算第 2 页二、烟道阻力计算第 3 页三、风道阻力计算第 15 页四、汇总表第 21 页WDLZ240/9.8-2型锅炉烟风阻力计算书及汇总表SJD144-2共 21 张第 2 张说明:本计算书依据原苏联1977 年版锅炉设备空气动力计算(标准方法)编写。一、风量,烟气量计算240t/h (额定负荷工况)时名称单位数值1.烟气流量(空预器出口,140℃)m3/h530×1032.烟气侧总阻力Pa16503.空气流量(空气预热器进口20℃)m3/h310×1034.空气侧总阻力Pa12705.燃烧器阻力一次风阻力Pa1436二次风阻力Pa1297WDLZ240/9.8-2型锅炉烟风阻力计算书及汇总表SJD144-2共 21 张第 3 张名称符号公式及计算数值单位二、烟道阻力计算(一)高温过热器横向冲刷顺列光管管子外径dSJD144-1342.00mm冲刷排数Z2SJD144-1380.00横向节距S1SJD144-13100.00mm纵向节距S2SJD144-13120.00mmσ 1S1/d2.38σ 2S2/d2.86Ψ(S1-d)/(S2-d)0.74烟气平均温度TpjZBD144-61127.55K烟气流速wZBD144-68.60m/sRe’查线算图25.00RewRe’x1012550.00ξ00.38(S1/d -1)-0.5(Ψ -0.94)-0.59Re0.2/Ψ 20.21阻力系数ξξ0Z212.34P01.29烟气密度PP0*273/Tpj0.31Kg/ m3修正系数K查表1.20高温过热器阻力Δ hshlKζpw 2/2184.98PaWDLZ240/9.8-2型锅炉烟风阻力计算书及汇总表SJD144-2共 21 张第 4 张名称符号公式及计算数值单位二、烟道阻力计算(二)低温过热器横向冲刷顺列光管管子外径dSJD144-1342.00mm冲刷排数Z2SJD144-1380.00横向节距S1SJD144-13100.00mm纵向节距S2SJD144-13110.00mmσ 1S1/d2.38σ 2S2/d2.86Ψ(S1-d)/(S2-d)0.85烟气平均温度TpjZBD144-6950.70K烟气流速wZBD144-69.70m/sRe’查线算图34.00RewRe’x1013298.00ξ00.38(S1/d -1)-0.5(Ψ -0.94)-0.59Re0.2/Ψ 20.21阻力系数ξξ0Z213.54P01.29烟气密度PP0*273/Tpj0.37Kg/ m3修正系数K查表1.20高温过热器阻力Δ hshlKζpw 2/2308.18PaWDLZ240/9.8-2型锅炉烟风阻力计算书及汇总表SJD144-2共 21 张第 5 张名称符号公式及计算数值单位二、烟道阻力计算(二)低温过热器横向冲刷顺列光管管子外径dSJD144-1342.00mm冲刷排数Z2SJD144-1380.00横向节距S1SJD144-13100.00mm纵向节距S2SJD144-13110.00mmσ 1S1/d2.38σ 2S2/d2.86...
