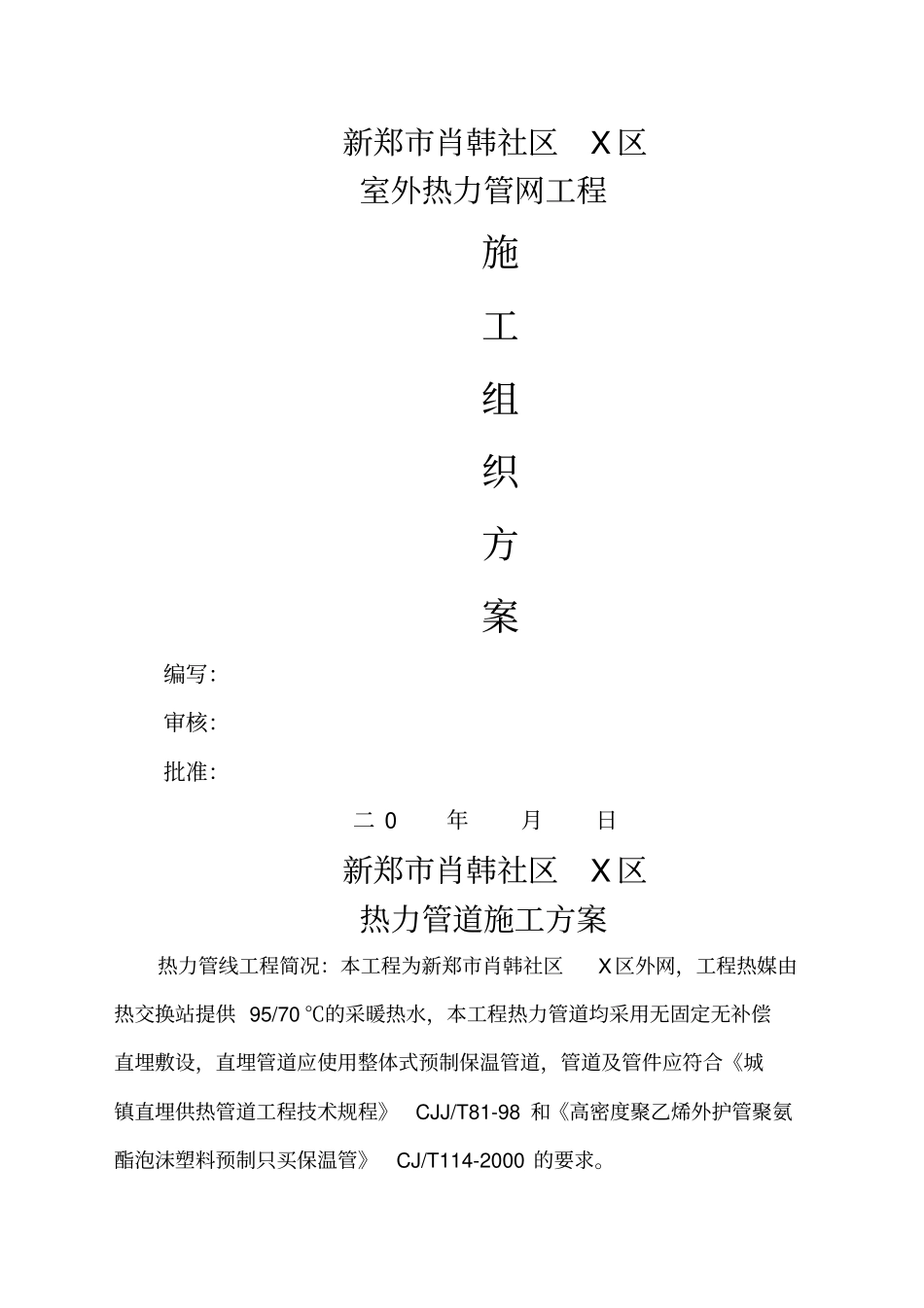

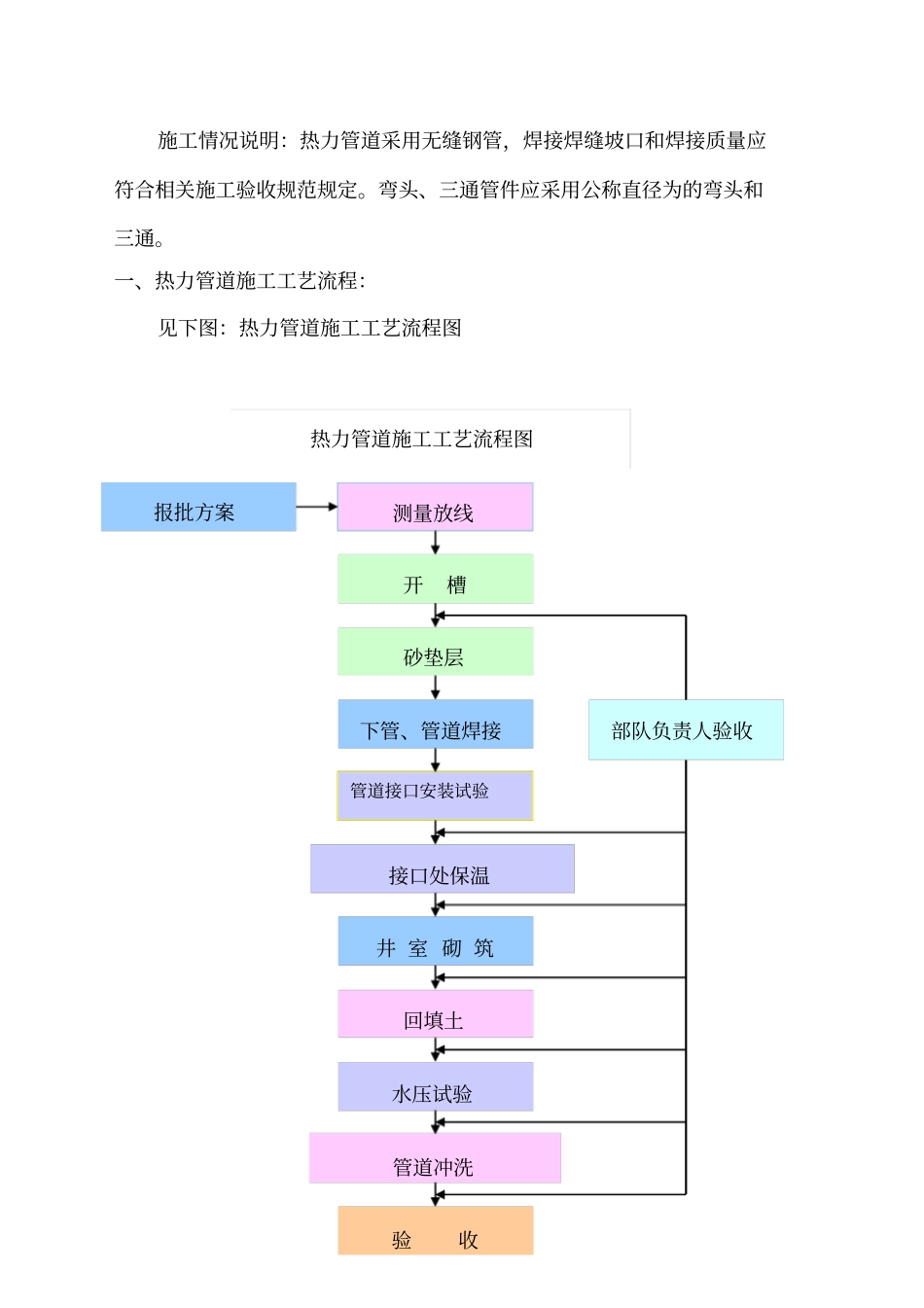

新郑市肖韩社区X 区室外热力管网工程施工组织方案编写：审核：批准：二 0 年月日新郑市肖韩社区X 区热力管道施工方案热力管线工程简况：本工程为新郑市肖韩社区X区外网，工程热媒由热交换站提供 95/70 ℃的采暖热水，本工程热力管道均采用无固定无补偿直埋敷设，直埋管道应使用整体式预制保温管道，管道及管件应符合《城镇直埋供热管道工程技术规程》CJJ/T81-98 和《高密度聚乙烯外护管聚氨酯泡沫塑料预制只买保温管》CJ/T114-2000 的要求。施工情况说明：热力管道采用无缝钢管，焊接焊缝坡口和焊接质量应符合相关施工验收规范规定。弯头、三通管件应采用公称直径为的弯头和三通。一、热力管道施工工艺流程：见下图：热力管道施工工艺流程图测量放线开槽砂垫层下管、管道焊接管道接口安装试验接口处保温回填土水压试验管道冲洗井 室 砌 筑验收报批方案部队负责人验收热力管道施工工艺流程图二、沟槽开挖1．挖槽以前技术人员认真熟悉施工图纸及有关规范、工艺标准、勘探现场，充分了解挖槽段的土质、地下水、地下构筑物、沟槽附近地上建筑物及施工环境等情况，按设计要求及施工规范确定挖槽断面。合理地选用施工机械，并制定必要的安全措施，以确保施工质量及安全。2．施工前，与现况地下管线所属相关管理单位联系，采取措施，防止损坏管道。3．本工程采用机械开挖沟槽，槽深小于2m时边坡采用 1 ∶，槽深大于 2m时边坡采用 1∶，严禁超挖。5．开挖出的渣土如施工现场有条件允许存土，可将好土存放在沟槽边，并堆放整齐，以便回填之用。如土方堆放于槽边，其距槽边净距不得小于 0.5m，堆土高度不得大于1.5m。如槽边无存土条件 , 与建设方协商另地暂存 , 回填时再运回。6. 沟槽开挖中要求沟底内无塌方、 积水，如发生超挖或槽底基底扰动，应按以下方法处理： 1）干槽超挖 150mm以内，可用原土回填整实，其密度不得低于原地基天然土的密实底。2）干槽超挖 150mm以上，可用石灰土处理，密实底不得低于95%。3）槽底有地下水或地基土壤含水量较大，不适于夯实的，可用天然级配沙石和细砂回填，填沙深度不小于200mm，由于排水不良导致地基土壤扰动时，可用下列办法处理：①扰动深底 100mm以内时，可铺河砂处理。②扰动深度在 100～300mm 时，可铺级配砂石或河砂。填沙深度不小于 100mm。7．当沟底有不易清除的石块等坚硬物体及凡可能引起不均匀深降的地段，其地基应深挖至设计标高以下200mm，铺垫沙土或素土并夯实平整。8．检...
