热力管道顶管工程施工组织设计方案

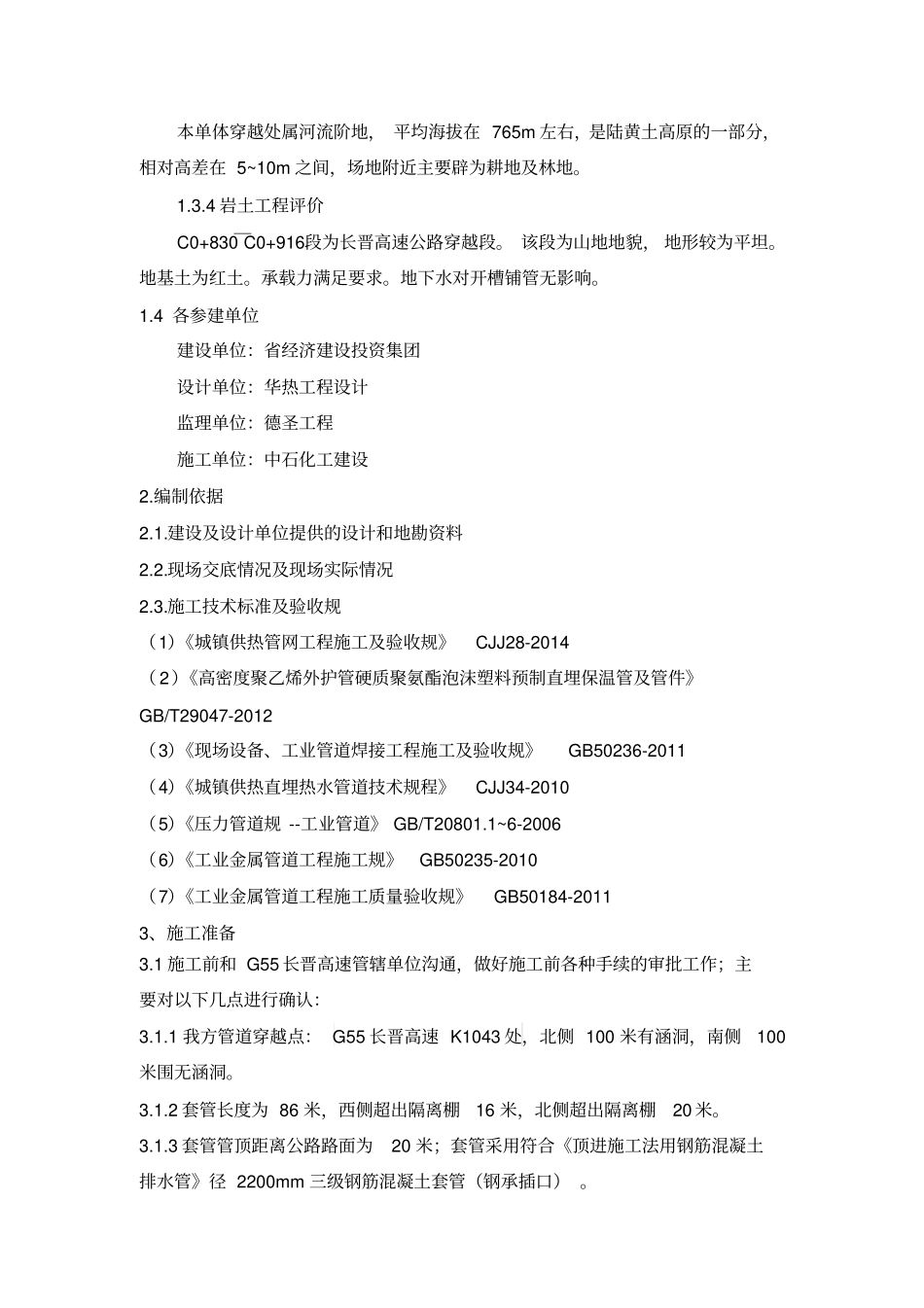

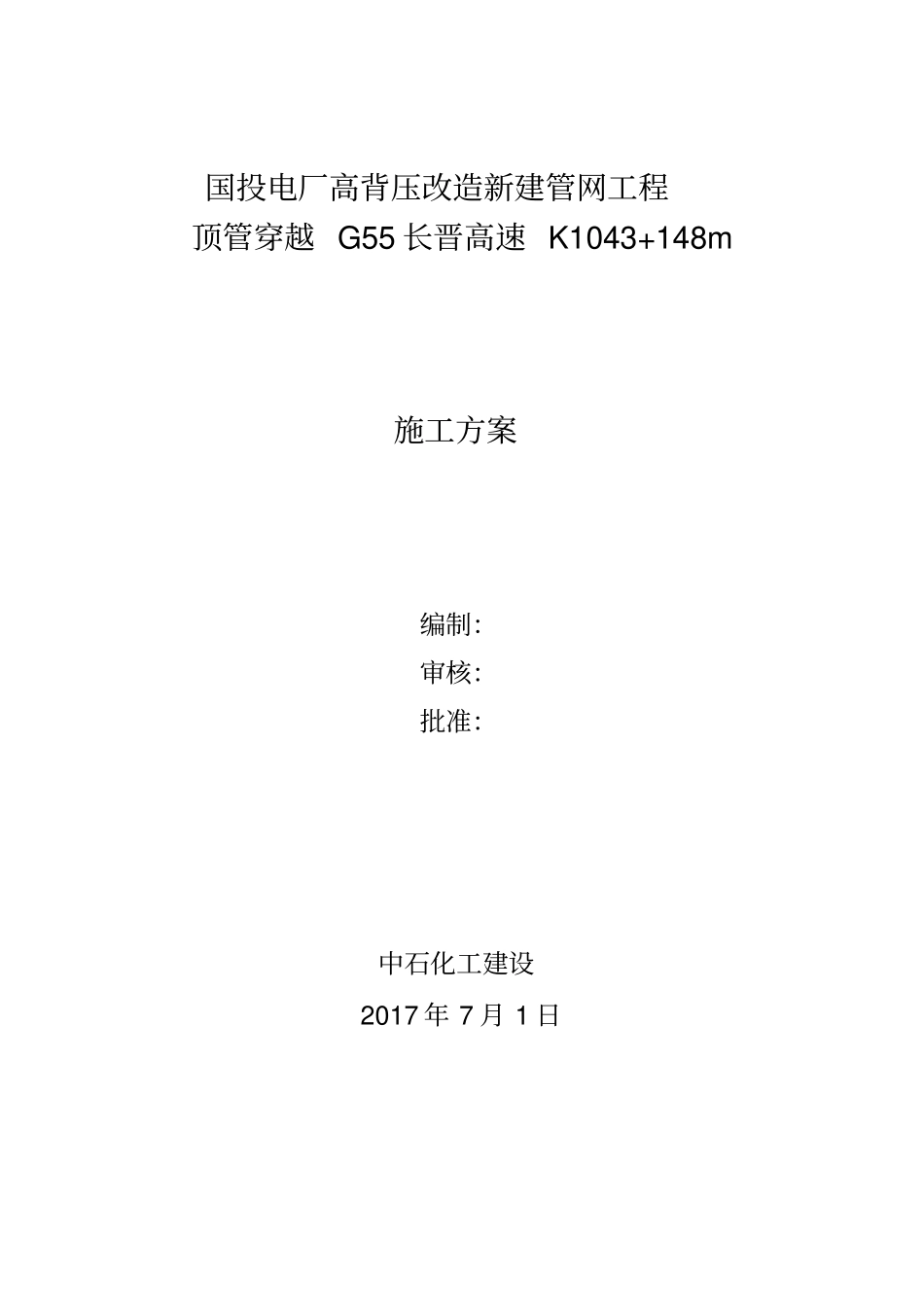

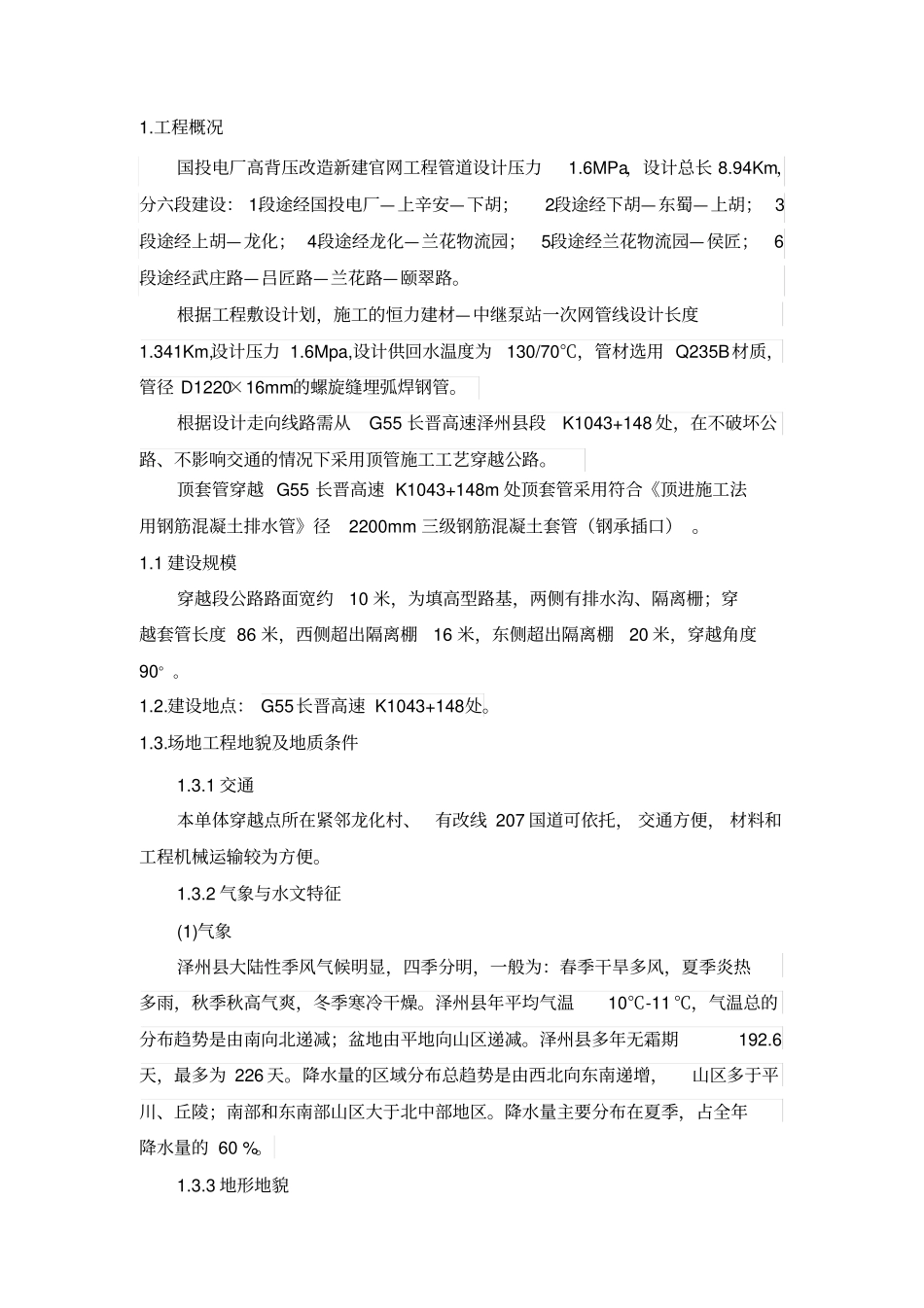

国投电厂高背压改造新建管网工程顶管穿越 G55 长晋高速 K1043+148m 施工方案编制：审核：批准：中石化工建设2017 年 7 月 1 日1.工程概况国投电厂高背压改造新建官网工程管道设计压力1.6MPa，设计总长 8.94Km，分六段建设： 1段途经国投电厂—上辛安—下胡；2段途经下胡—东蜀—上胡； 3段途经上胡—龙化； 4段途经龙化—兰花物流园；5段途经兰花物流园—侯匠；6段途经武庄路—吕匠路—兰花路—颐翠路。根据工程敷设计划，施工的恒力建材—中继泵站一次网管线设计长度1.341Km,设计压力 1.6Mpa,设计供回水温度为130/70℃，管材选用 Q235B材质，管径 D1220×16mm的螺旋缝埋弧焊钢管。根据设计走向线路需从G55 长晋高速泽州县段K1043+148 处，在不破坏公路、不影响交通的情况下采用顶管施工工艺穿越公路。顶套管穿越 G55 长晋高速 K1043+148m 处顶套管采用符合《顶进施工法用钢筋混凝土排水管》径2200mm 三级钢筋混凝土套管（钢承插口） 。1.1 建设规模穿越段公路路面宽约10 米，为填高型路基，两侧有排水沟、隔离栅；穿越套管长度 86 米，西侧超出隔离棚16 米，东侧超出隔离棚20 米，穿越角度90° 。1.2.建设地点： G55长晋高速 K1043+148处。1.3.场地工程地貌及地质条件1.3.1 交通本单体穿越点所在紧邻龙化村、有改线 207 国道可依托， 交通方便， 材料和工程机械运输较为方便。1.3.2 气象与水文特征(1)气象泽州县大陆性季风气候明显，四季分明，一般为：春季干旱多风，夏季炎热多雨，秋季秋高气爽，冬季寒冷干燥。泽州县年平均气温10℃-11 ℃，气温总的分布趋势是由南向北递减；盆地由平地向山区递减。泽州县多年无霜期192.6天，最多为 226 天。降水量的区域分布总趋势是由西北向东南递增，山区多于平川、丘陵；南部和东南部山区大于北中部地区。降水量主要分布在夏季，占全年降水量的 60 %。1.3.3 地形地貌本单体穿越处属河流阶地， 平均海拔在 765m 左右，是陆黄土高原的一部分，相对高差在 5~10m 之间，场地附近主要辟为耕地及林地。1.3.4 岩土工程评价C0+830￣C0+916段为长晋高速公路穿越段。 该段为山地地貌， 地形较为平坦。地基土为红土。承载力满足要求。地下水对开槽铺管无影响。1.4 各参建单位建设单位：省经济建设投资集团设计单位：华热工程设计监理单位：德圣工程施工单位：中石化工建设2.编制依据2.1.建设及设计单位提供的设计和地勘资料2.2.现场交底情况及现场实际情况2.3....
