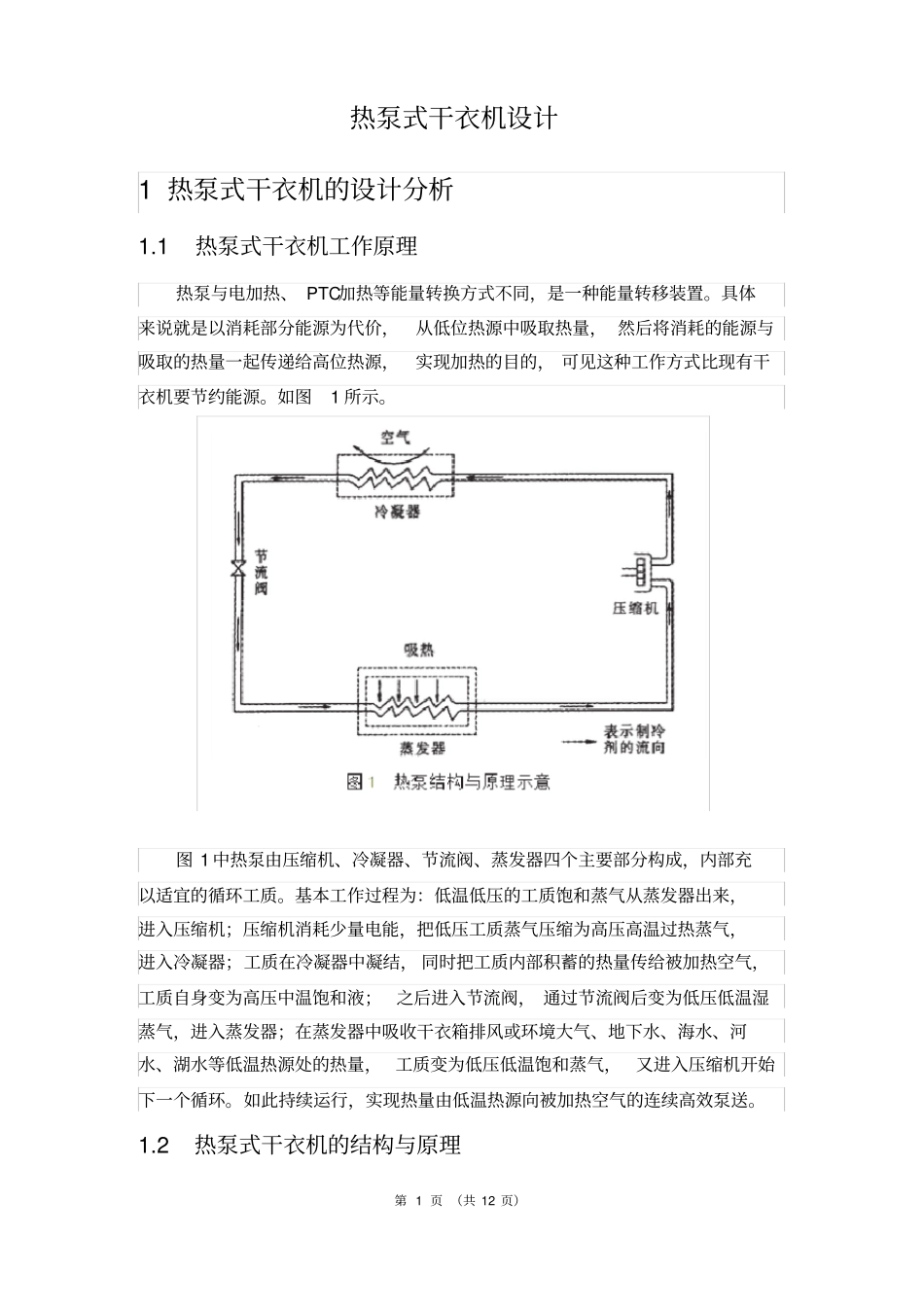

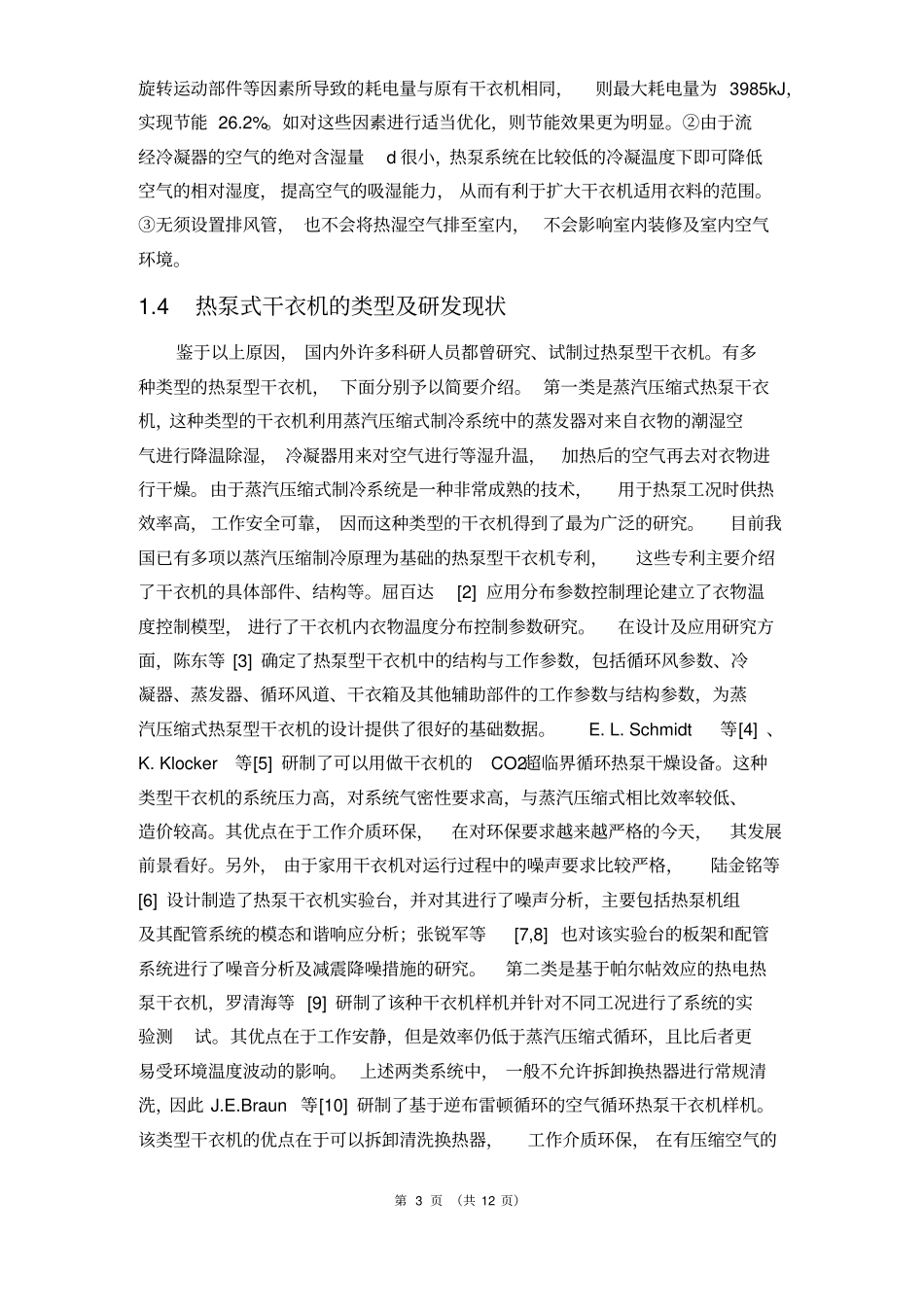

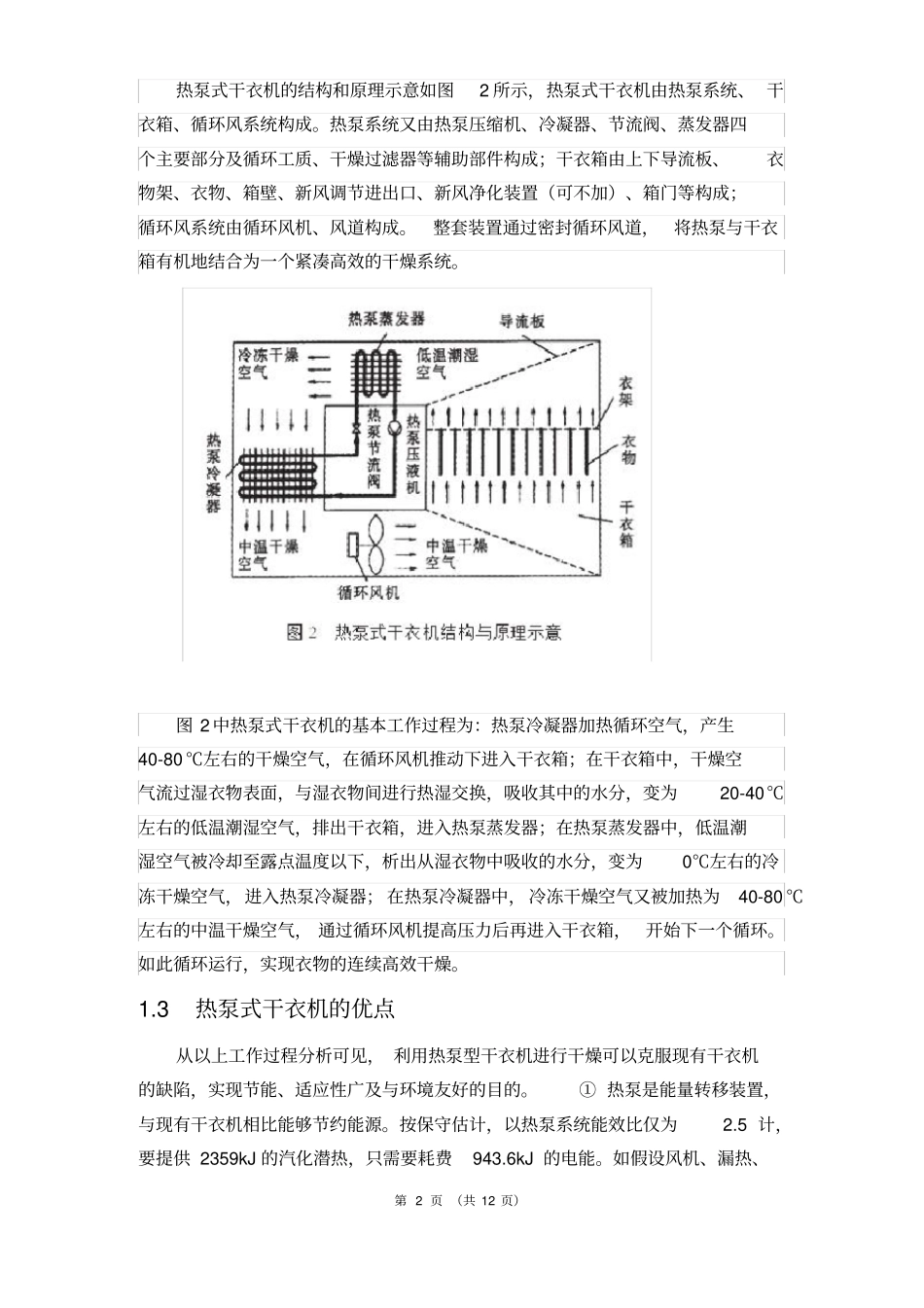

第 1 页 （共 12 页）热泵式干衣机设计1 热泵式干衣机的设计分析1.1 热泵式干衣机工作原理热泵与电加热、 PTC加热等能量转换方式不同，是一种能量转移装置。具体来说就是以消耗部分能源为代价，从低位热源中吸取热量， 然后将消耗的能源与吸取的热量一起传递给高位热源，实现加热的目的， 可见这种工作方式比现有干衣机要节约能源。如图1 所示。图 1 中热泵由压缩机、冷凝器、节流阀、蒸发器四个主要部分构成，内部充以适宜的循环工质。基本工作过程为：低温低压的工质饱和蒸气从蒸发器出来，进入压缩机；压缩机消耗少量电能，把低压工质蒸气压缩为高压高温过热蒸气，进入冷凝器；工质在冷凝器中凝结， 同时把工质内部积蓄的热量传给被加热空气，工质自身变为高压中温饱和液；之后进入节流阀， 通过节流阀后变为低压低温湿蒸气，进入蒸发器；在蒸发器中吸收干衣箱排风或环境大气、地下水、海水、河水、湖水等低温热源处的热量， 工质变为低压低温饱和蒸气，又进入压缩机开始下一个循环。如此持续运行，实现热量由低温热源向被加热空气的连续高效泵送。1.2 热泵式干衣机的结构与原理第 2 页 （共 12 页）热泵式干衣机的结构和原理示意如图2 所示，热泵式干衣机由热泵系统、 干衣箱、循环风系统构成。热泵系统又由热泵压缩机、冷凝器、节流阀、蒸发器四个主要部分及循环工质、干燥过滤器等辅助部件构成；干衣箱由上下导流板、衣物架、衣物、箱壁、新风调节进出口、新风净化装置（可不加）、箱门等构成；循环风系统由循环风机、风道构成。整套装置通过密封循环风道，将热泵与干衣箱有机地结合为一个紧凑高效的干燥系统。图 2 中热泵式干衣机的基本工作过程为：热泵冷凝器加热循环空气，产生40-80 ℃左右的干燥空气，在循环风机推动下进入干衣箱；在干衣箱中，干燥空气流过湿衣物表面，与湿衣物间进行热湿交换，吸收其中的水分，变为20-40℃左右的低温潮湿空气，排出干衣箱，进入热泵蒸发器；在热泵蒸发器中，低温潮湿空气被冷却至露点温度以下，析出从湿衣物中吸收的水分，变为0℃左右的冷冻干燥空气，进入热泵冷凝器； 在热泵冷凝器中， 冷冻干燥空气又被加热为40-80 ℃左右的中温干燥空气， 通过循环风机提高压力后再进入干衣箱，开始下一个循环。如此循环运行，实现衣物的连续高效干燥。1.3热泵式干衣机的优点从以上工作过程分析可见， 利用热泵型干衣机进行干燥可以克服现有干衣机的缺陷，实现节能、适应性广及与...
