热电厂供热远程计量管理系统方案

热电厂供热远程计量管理系统方案_第1页
1/5
热电厂供热远程计量管理系统方案_第2页
2/5
热电厂供热远程计量管理系统方案_第3页
3/5

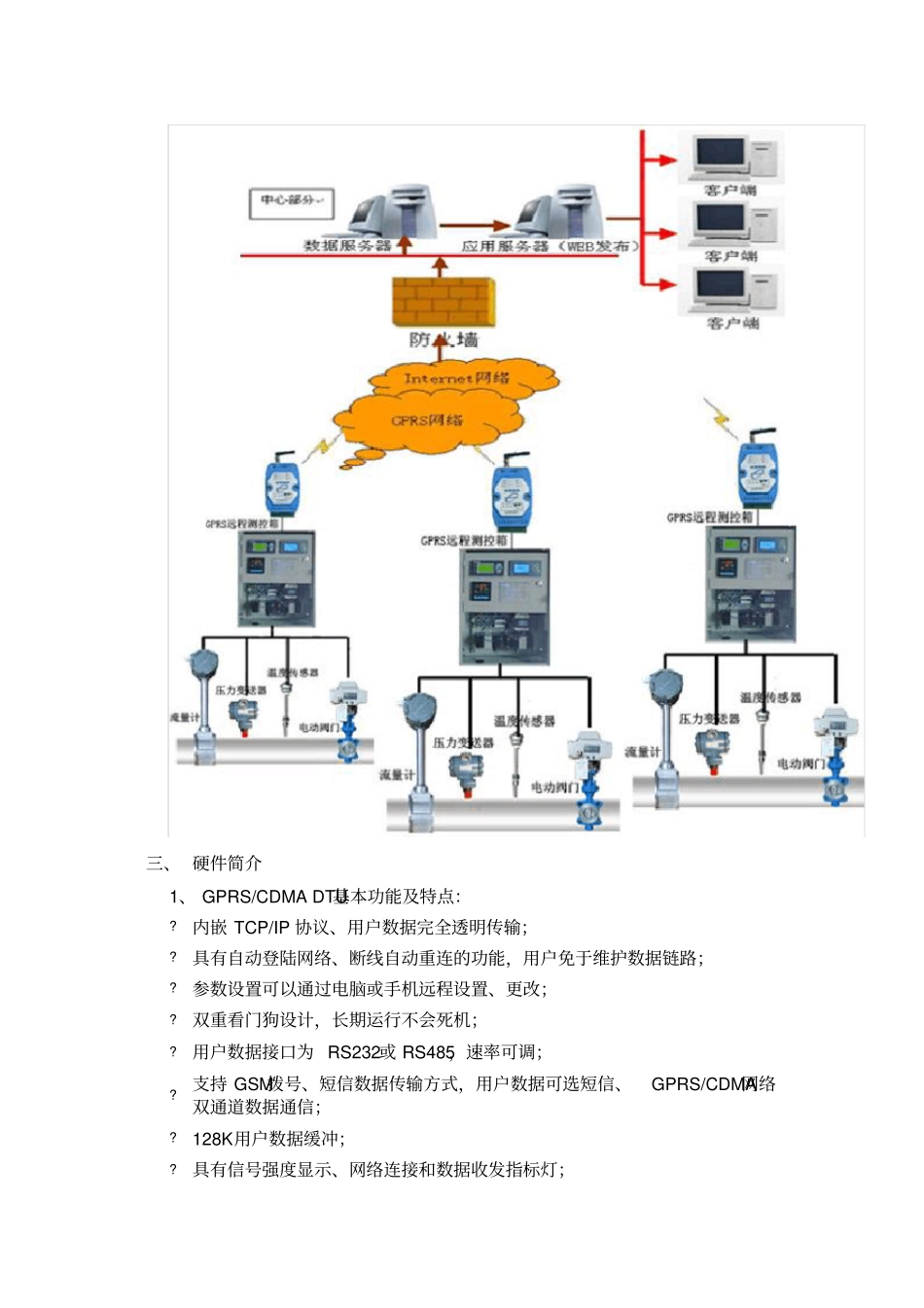

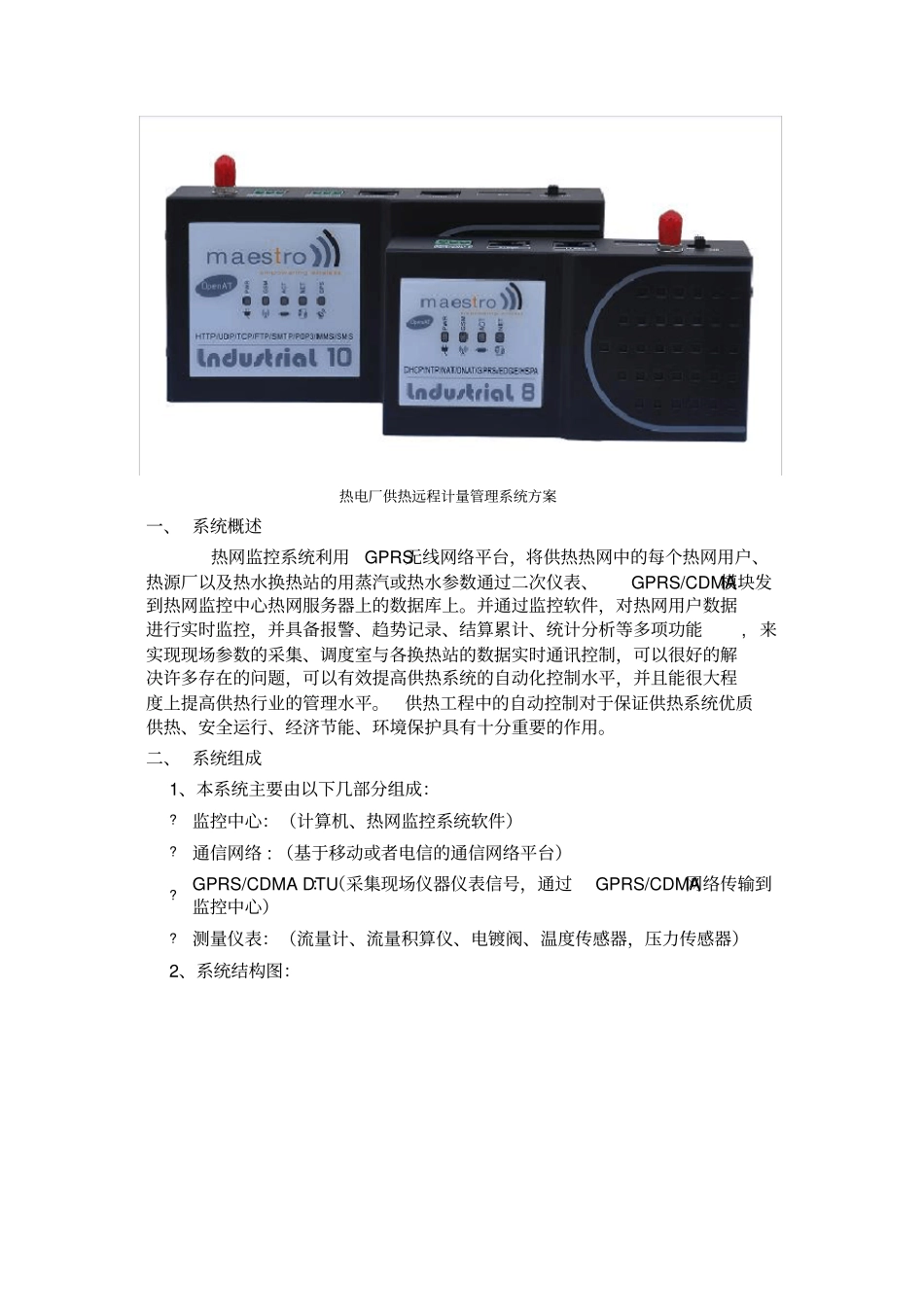

热电厂供热远程计量管理系统方案一、 系统概述热网监控系统利用GPRS无线网络平台,将供热热网中的每个热网用户、热源厂以及热水换热站的用蒸汽或热水参数通过二次仪表、GPRS/CDMA模块发到热网监控中心热网服务器上的数据库上。并通过监控软件,对热网用户数据进行实时监控,并具备报警、趋势记录、结算累计、统计分析等多项功能, 来实现现场参数的采集、调度室与各换热站的数据实时通讯控制,可以很好的解决许多存在的问题,可以有效提高供热系统的自动化控制水平,并且能很大程度上提高供热行业的管理水平。供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。二、 系统组成1、本系统主要由以下几部分组成:?监控中心:(计算机、热网监控系统软件)?通信网络 : (基于移动或者电信的通信网络平台)?GPRS/CDMA DTU:(采集现场仪器仪表信号,通过GPRS/CDMA网络传输到监控中心)?测量仪表:(流量计、流量积算仪、电镀阀、温度传感器,压力传感器)2、系统结构图:三、 硬件简介1、 GPRS/CDMA DTU基本功能及特点:?内嵌 TCP/IP 协议、用户数据完全透明传输;?具有自动登陆网络、断线自动重连的功能,用户免于维护数据链路;?参数设置可以通过电脑或手机远程设置、更改;?双重看门狗设计,长期运行不会死机;?用户数据接口为 RS232或 RS485,速率可调;?支持 GSM拨号、短信数据传输方式,用户数据可选短信、GPRS/CDMA网络双通道数据通信;?128K用户数据缓冲;?具有信号强度显示、网络连接和数据收发指标灯;?标准工业模块和滑道安装,标准工业接线端子;?工业级品质保证、性能稳定可靠;?提供用户设置软件、 DLL或控件开放源代码接口、 方便与多种组太软件及其它软件连接;?组网容易,运行成本低廉。2、 组网方式:采用 GPRS/CDMA 数传构筑数据采集系统时, 系统可以分为中心服务器和终端设备。终端设备和GPRS/CDMA DTU模块通过 RS232或 RS485相连。中心服务器接入有四种方式:1)中心采用计算机加互连网固定IP 地址(如宽带接入)的方式。2)中心采用计算机加互连网固定域名解析(如宽带接入)的方式。3)中心采用计算机加移动APN专线, 所有点都采用内网固定IP。4)中心采用计算机加GPRS MODEM的方式 (APN专网固定 IP) 。四、 软件简介 GPRS远程热网监测系统软件采用B/S 结构,通过 Internet互连网和GPRS网落接收现场换热站的数据, 进行热用户的数据分析、 显...
