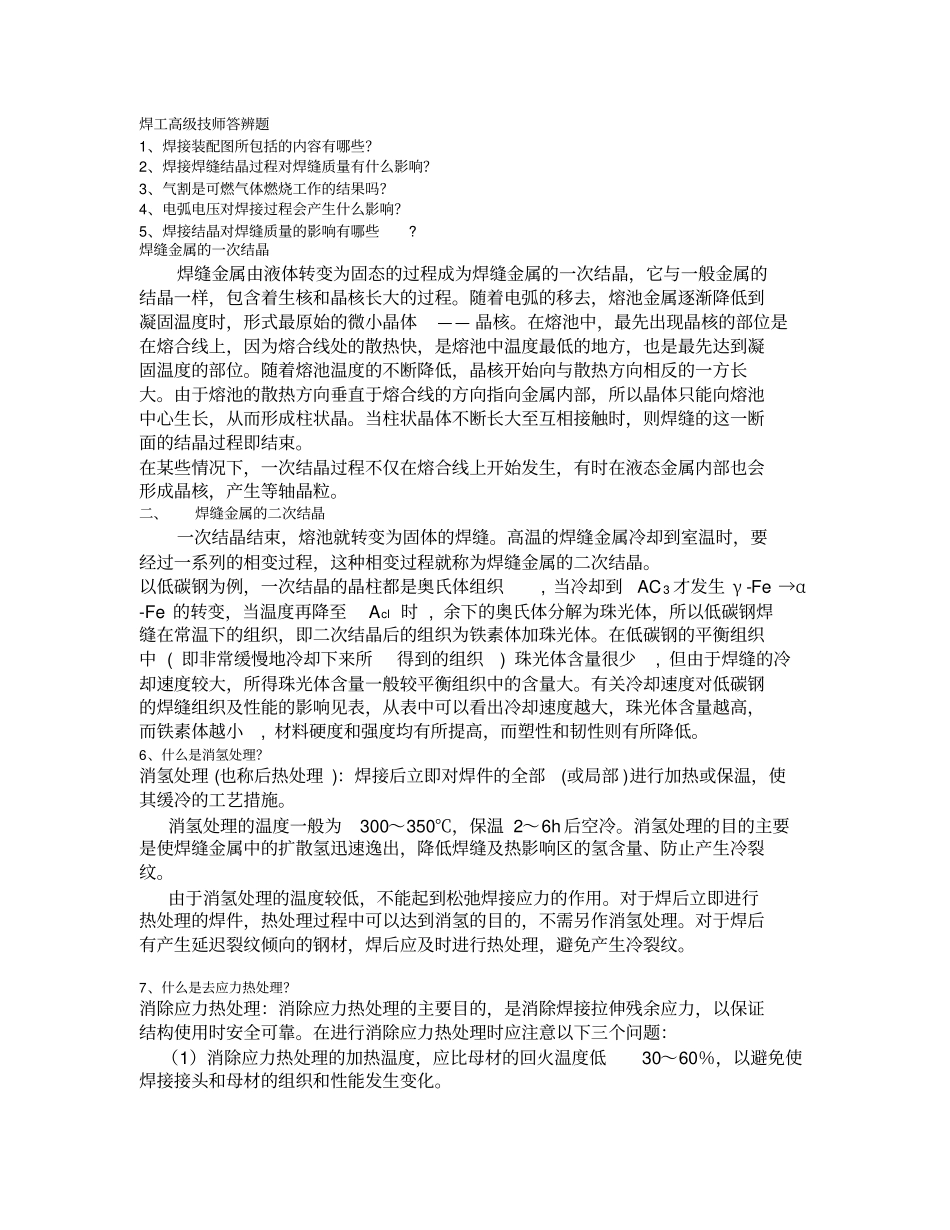

焊工高级技师答辨题1、焊接装配图所包括的内容有哪些
2、焊接焊缝结晶过程对焊缝质量有什么影响
3、气割是可燃气体燃烧工作的结果吗
4、电弧电压对焊接过程会产生什么影响
5、焊接结晶对焊缝质量的影响有哪些
焊缝金属的一次结晶焊缝金属由液体转变为固态的过程成为焊缝金属的一次结晶，它与一般金属的结晶一样，包含着生核和晶核长大的过程
随着电弧的移去，熔池金属逐渐降低到凝固温度时，形式最原始的微小晶体—— 晶核
在熔池中，最先出现晶核的部位是在熔合线上，因为熔合线处的散热快，是熔池中温度最低的地方，也是最先达到凝固温度的部位
随着熔池温度的不断降低，晶核开始向与散热方向相反的一方长大
由于熔池的散热方向垂直于熔合线的方向指向金属内部，所以晶体只能向熔池中心生长，从而形成柱状晶
当柱状晶体不断长大至互相接触时，则焊缝的这一断面的结晶过程即结束
在某些情况下，一次结晶过程不仅在熔合线上开始发生，有时在液态金属内部也会形成晶核，产生等轴晶粒
二、焊缝金属的二次结晶一次结晶结束，熔池就转变为固体的焊缝
高温的焊缝金属冷却到室温时，要经过一系列的相变过程，这种相变过程就称为焊缝金属的二次结晶
以低碳钢为例，一次结晶的晶柱都是奥氏体组织, 当冷却到AC 3 才发生 γ -Fe →α -Fe 的转变，当温度再降至Acl 时 , 余下的奥氏体分解为珠光体，所以低碳钢焊缝在常温下的组织，即二次结晶后的组织为铁素体加珠光体
在低碳钢的平衡组织中 ( 即非常缓慢地冷却下来所得到的组织) 珠光体含量很少, 但由于焊缝的冷却速度较大，所得珠光体含量一般较平衡组织中的含量大
有关冷却速度对低碳钢的焊缝组织及性能的影响见表，从表中可以看出冷却速度越大，珠光体含量越高，而铁素体越小, 材料硬度和强度均有所提高，而塑性和韧性则有所降低
6、什么是消氢处理
消氢处理 (也称后热处理 )：焊接后立即对焊件的全部(或局部
