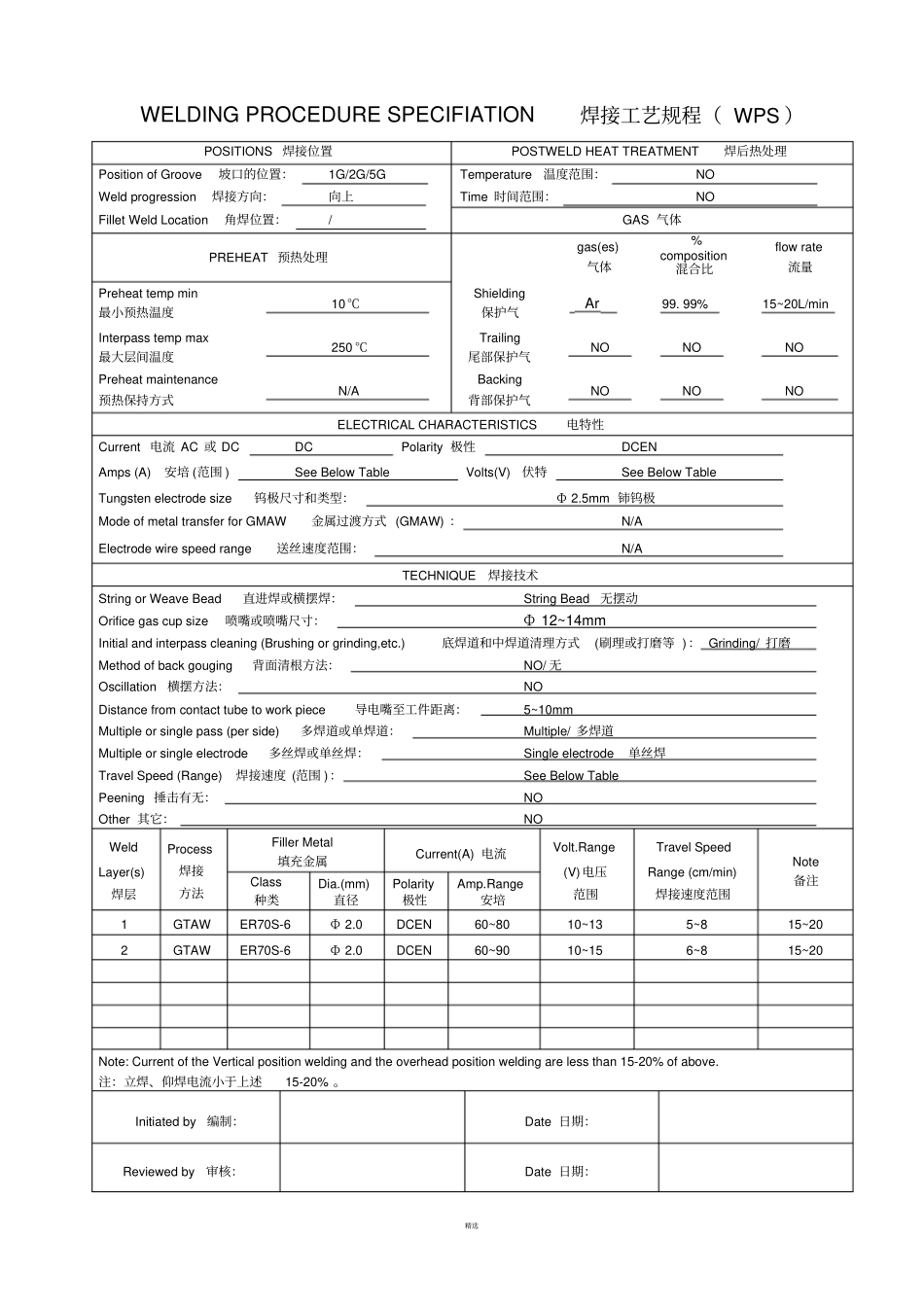

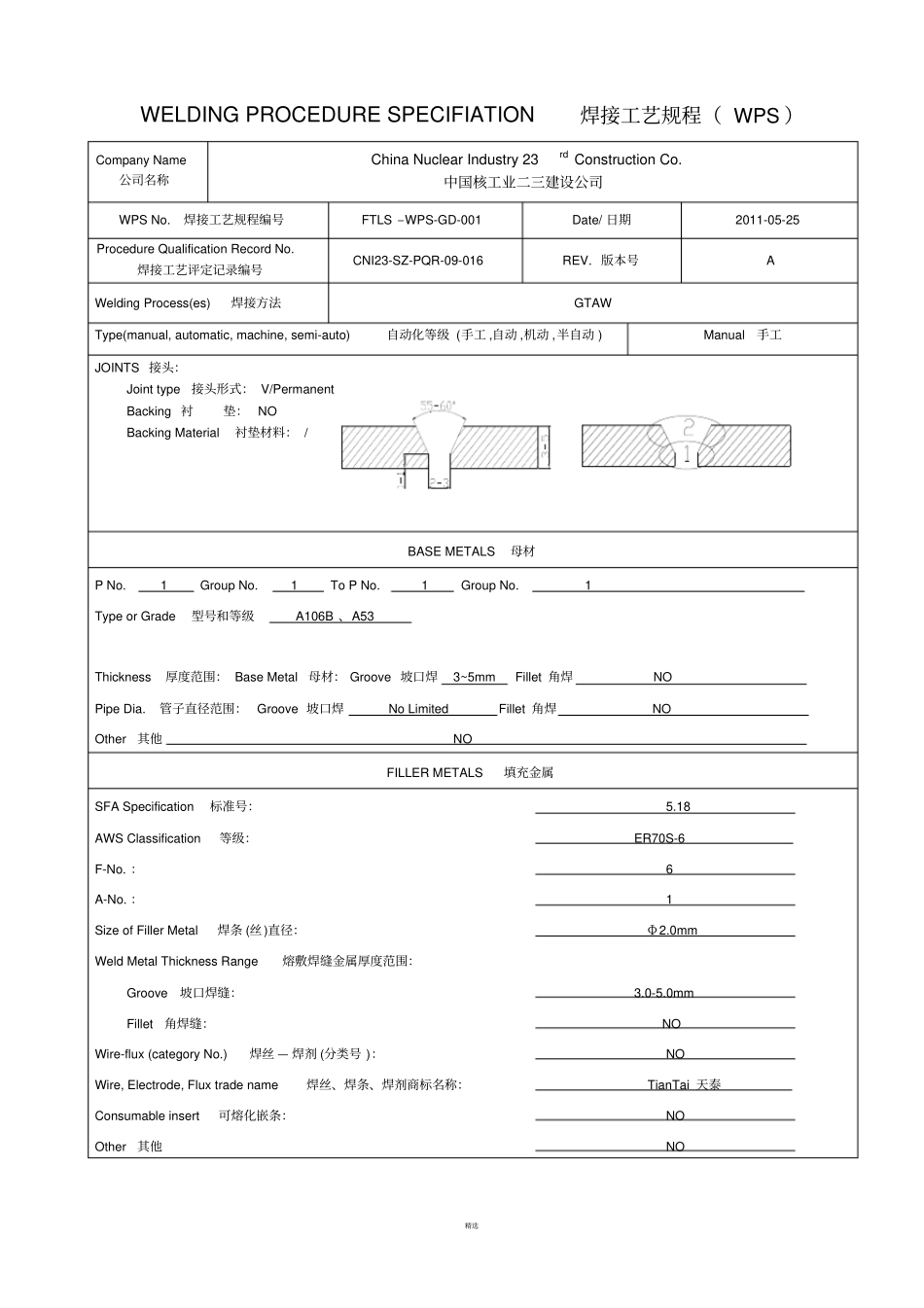

精选WELDING PROCEDURE SPECIFIATION焊接工艺规程（ WPS ）Company Name 公司名称China Nuclear Industry 23rd Construction Co. 中国核工业二三建设公司WPS No. 焊接工艺规程编号FTLS –WPS-GD-001 Date/ 日期2011-05-25 Procedure Qualification Record No.焊接工艺评定记录编号CNI23-SZ-PQR-09-016 REV. 版本号A Welding Process(es) 焊接方法GTAW Type(manual, automatic, machine, semi-auto) 自动化等级 (手工 ,自动 ,机动 ,半自动 ) Manual 手工JOINTS 接头：Joint type接头形式： V/PermanentBacking 衬垫： NOBacking Material衬垫材料： /BASE METALS母材P No. 1 Group No. 1 To P No. 1 Group No. 1 Type or Grade 型号和等级A106B 、A53 Thickness 厚度范围： Base Metal母材： Groove 坡口焊3~5mm Fillet 角焊NO Pipe Dia. 管子直径范围： Groove 坡口焊No LimitedFillet 角焊NO Other 其他NO FILLER METALS 填充金属SFA Specification 标准号：5.18 AWS Classification 等级：ER70S-6 F-No. ：6 A-No. ：1 Size of Filler Metal 焊条 (丝 )直径：Φ 2.0mm Weld Metal Thickness Range 熔敷焊缝金属厚度范围：Groove 坡口焊缝：3.0-5.0mm Fillet 角焊缝：NO Wire-flux (category No.) 焊丝 — 焊剂 (分类号 )：NO Wire, Electrode, Flux trade name 焊丝、焊条、焊剂商标名称：TianTai 天泰Consumable insert 可熔化嵌条：NO Other 其他NO 精选WELDING PROCEDURE SPECIFIATION焊接工艺规程（ WPS ）POSITIONS 焊接位置POSTWELD HEAT TREATMENT焊后热处理Position of Groove坡口的位置：1G/2G/5G Temperature温度范围：NO Weld progression焊接方向：向上Time 时间范围：NO Fillet Weld Location角焊位置：/ GAS 气体PREHEAT 预热处理gas(es) 气体% composition 混合比flow rate 流量Preheat temp min 最小预热温度10℃Shielding 保护气Ar99. 99% 15~20L/min Interpass temp max 最大层间温度250 ℃Trailing 尾部保护气NO NO NO Preheat maintenance 预热保持方式N/A Backing 背部保护气NO NO NO ELECTRICAL CHARACTERISTICS电特性Current 电流 AC 或 DC DC Polarity 极性DCEN Amps (A) 安培 (范围 ) See Below Table Volts(V) ...
