焊接工艺评定报告全套

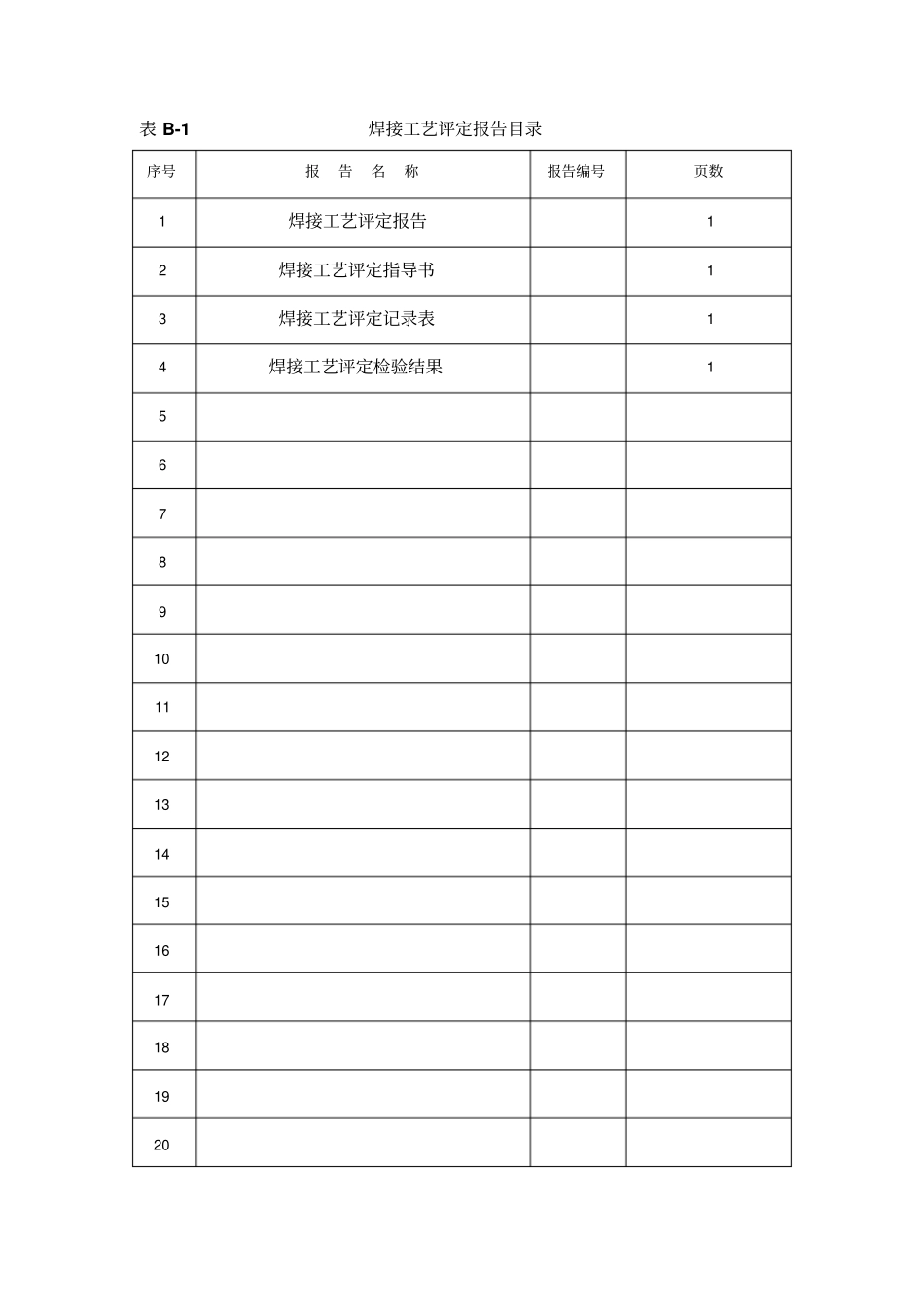

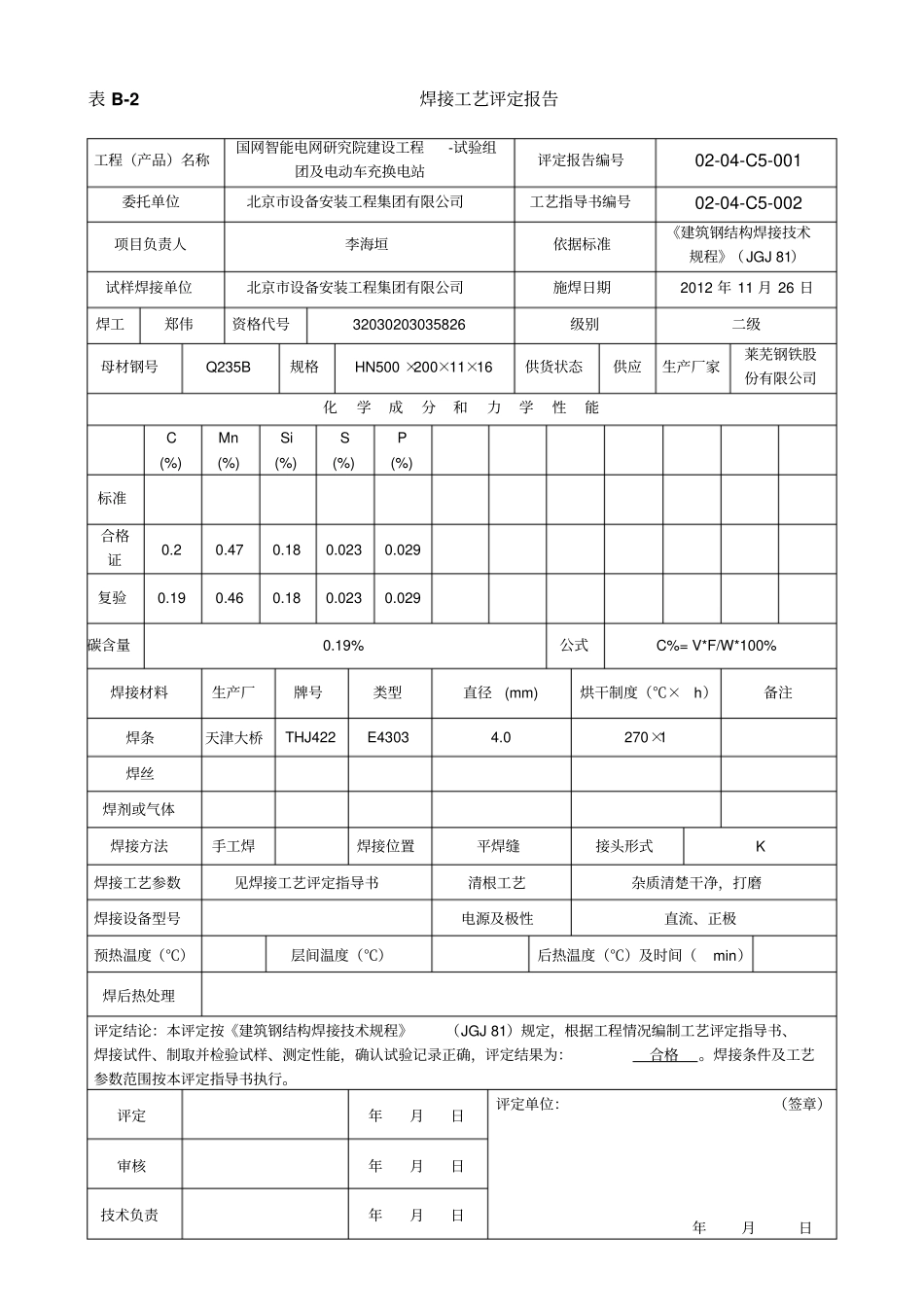

钢结构焊接工艺评定报告编号：02-04-C5-001 编制：郑彬焊接责任技术人员：郑伟批准：张建刚单位： 北京市设备安装工程集团有限公司日期：2012 年11 月25 日表 B-1 焊接工艺评定报告目录序号报告名称报告编号页数1 焊接工艺评定报告1 2 焊接工艺评定指导书1 3 焊接工艺评定记录表1 4 焊接工艺评定检验结果1 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 表 B-2 焊接工艺评定报告工程（产品）名称国网智能电网研究院建设工程-试验组团及电动车充换电站评定报告编号02-04-C5-001委托单位北京市设备安装工程集团有限公司工艺指导书编号02-04-C5-002项目负责人李海垣依据标准《建筑钢结构焊接技术规程》（JGJ 81）试样焊接单位北京市设备安装工程集团有限公司施焊日期2012 年 11 月 26 日焊工郑伟资格代号32030203035826 级别二级母材钢号Q235B 规格HN500 ×200×11×16供货状态供应生产厂家莱芜钢铁股份有限公司化学成分和力学性能C (%) Mn (%) Si (%) S (%) P (%) 标准合格证0.2 0.47 0.18 0.023 0.029 复验0.19 0.46 0.18 0.023 0.029 碳含量0.19% 公式C%= V*F/W*100% 焊接材料生产厂牌号类型直径(mm) 烘干制度（℃×h）备注焊条天津大桥THJ422 E4303 4.0 270×1焊丝焊剂或气体焊接方法手工焊焊接位置平焊缝接头形式K 焊接工艺参数见焊接工艺评定指导书清根工艺杂质清楚干净，打磨焊接设备型号电源及极性直流、正极预热温度（℃）层间温度（℃）后热温度（℃）及时间（min）焊后热处理评定结论：本评定按《建筑钢结构焊接技术规程》（JGJ 81）规定，根据工程情况编制工艺评定指导书、焊接试件、制取并检验试样、测定性能，确认试验记录正确，评定结果为：合格。焊接条件及工艺参数范围按本评定指导书执行。评定年月日评定单位：（签章）年月日审核年月日技术负责年月日表 B-3 焊接工艺评定指导书工程名称国网智能电网研究院建设工程-试验组团及电动车充换电站指导书编号02-04-C5-002 母材钢号规格供货状态生产厂焊接材料生产厂牌号类型烘干制度 ( ℃× h)备注焊条焊丝焊剂或气体焊接方法焊接位置焊接设备型号电源及极性预热温度 ( ℃) 层间温度后热温度 ( ℃)及时间(min) 焊后处理接头及坡口尺寸图焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量 (1/min) 电流(A) 电压(V) 焊接速度(cm/min) 热输入(kl/cm) 备注牌号Φ ( ㎜ )焊前...
