焊接工艺评定报告管道用

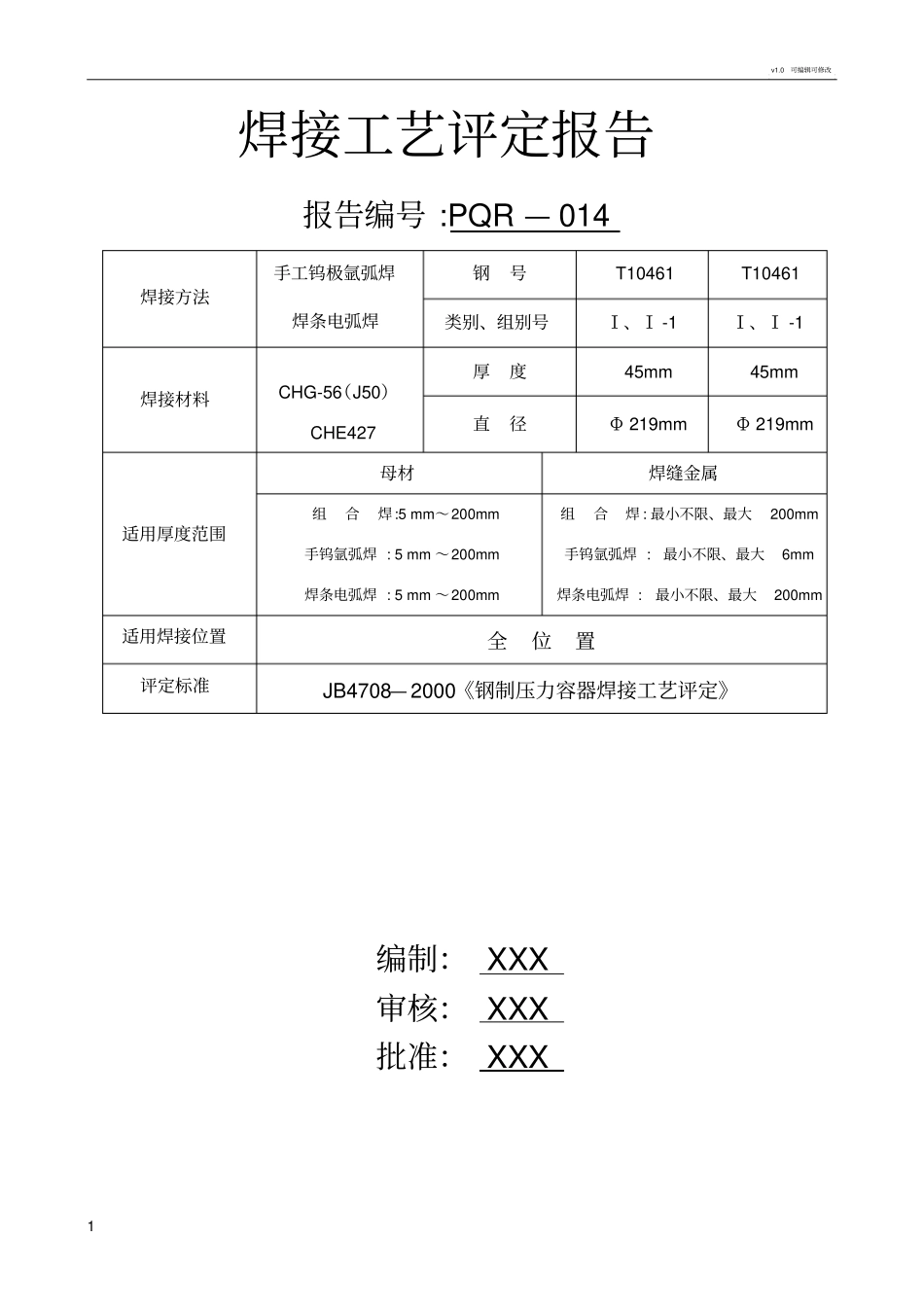

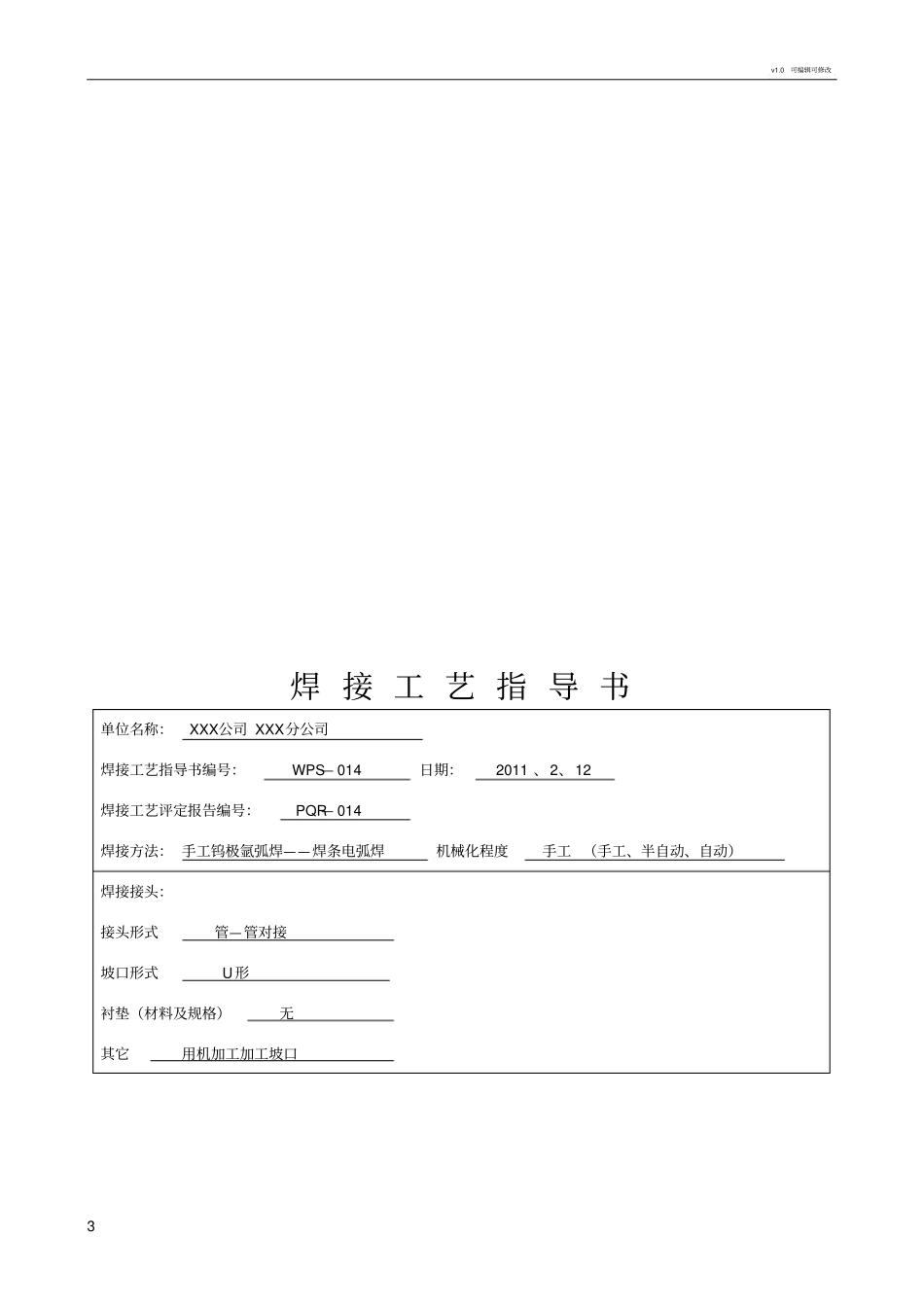

v1.0 可编辑可修改1 焊接工艺评定报告报告编号 :PQR — 014焊接方法手工钨极氩弧焊焊条电弧焊钢号T10461T10461类别、组别号Ⅰ、Ⅰ -1Ⅰ、Ⅰ -1焊接材料CHG-56（J50）CHE427厚度45mm45mm直径Φ 219mmΦ 219mm适用厚度范围母材焊缝金属组合焊:5 mm～200mm手钨氩弧焊 : 5 mm ～200mm 焊条电弧焊 : 5 mm ～200mm组合焊 : 最小不限、最大200mm手钨氩弧焊 : 最小不限、最大6mm焊条电弧焊 : 最小不限、最大200mm适用焊接位置全位置评定标准JB4708— 2000《钢制压力容器焊接工艺评定》编制： XXX 审核： XXX 批准： XXX v1.0 可编辑可修改2 XXX公司 XXX分公司目录目次页次1、焊接工艺指导书WPS— 014⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1～2 2、焊接工艺评定报告PQR— 014⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3～53、焊接工艺评定施焊记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64、焊缝外观质量检查报告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75、超声波探伤报告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯86、力学性能检验报告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯97、钢材质量证明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10～168、焊条质量证明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17～209、焊丝质量证明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21v1.0 可编辑可修改3 焊 接 工 艺 指 导 书单位名称：XXX公司 XXX分公司焊接工艺指导书编号： WPS— 014日期： 2011 、2、12焊接工艺评定报告编号：PQR— 014 焊接方法： 手工钨极氩弧焊——焊条电弧焊机械化程度手工 （手工、半自动、自动）焊接接头：接头形式管—管对接坡口形式U形衬垫（材料及规格）无其它用机加工加工坡口v1.0 可编辑可修改4 简图：接头形式：对接；坡口形式 :U 形；坡口尺寸 :P ＝～ 1.0 mm；α ＝ 55～ 60° ； b ＝～ 3.2mm； h ＝～ 3.0 mm；δ ＝ 45mm。共焊 10 层，单道焊，采用单面焊双面成形技术焊接；先焊第 1 层（打底层） ，采用手工钨极氩弧焊；再焊第 2、3、4、5、6、7、8、9 层（中间层） ，采用焊条电弧焊；最后焊第 10 层（盖面层） ，采用焊条电弧焊。母材：类别号Ⅰ组别号Ⅰ -1与类别号Ⅰ组别号Ⅰ-1 相焊及标准号钢号与标准号钢号相焊厚度范围：母材：对接焊缝组合焊： 5～200mm；GTAW：5 mm～200mm； SMAW：5 mm～200mm。角焊缝不限管子直径、壁厚范围：对接焊缝管子直径：不限；壁厚：组合焊5～ 200mm；GTAW5 mm～ 200mm；SMAW5 mm...
