焊接技术交底

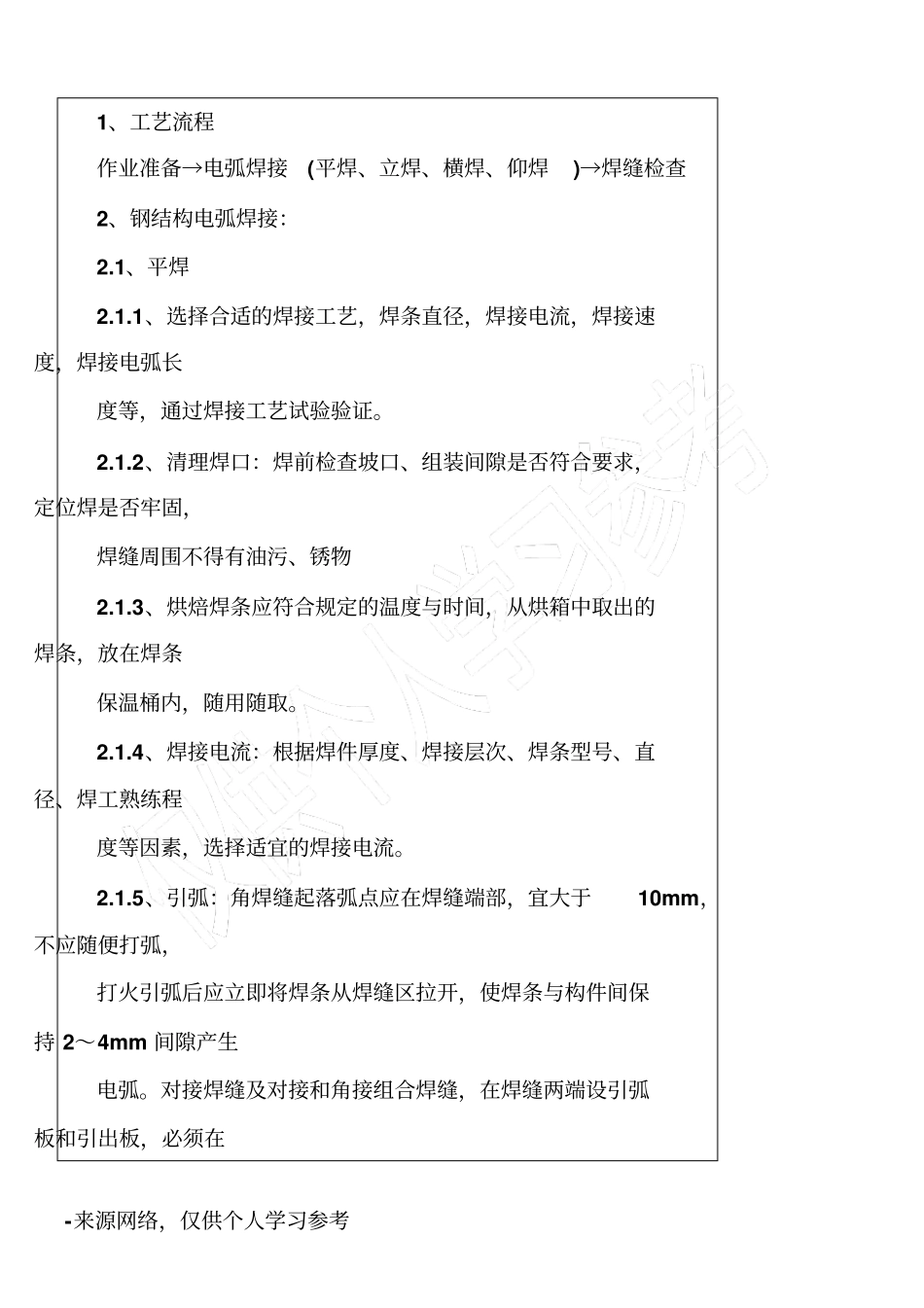

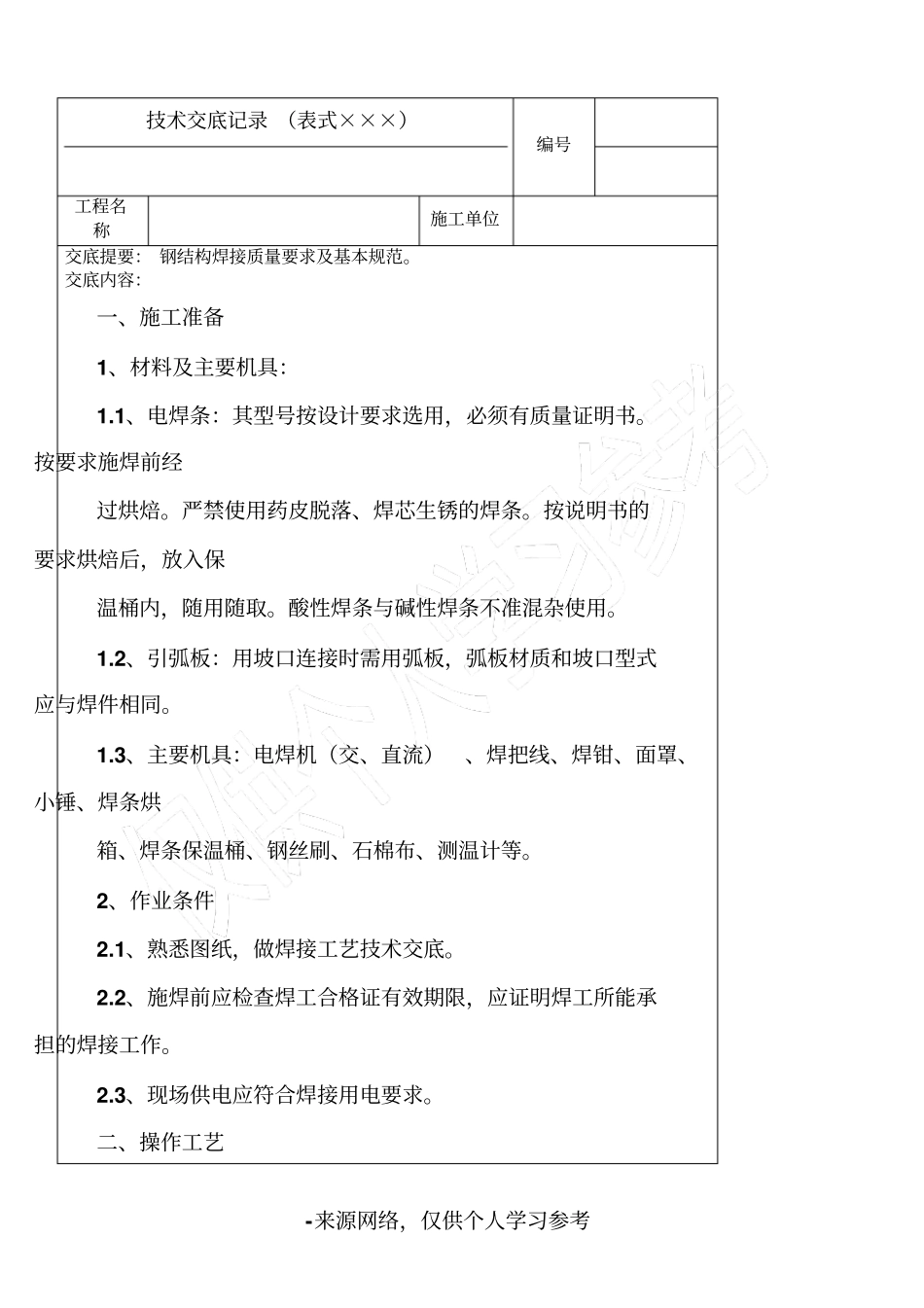

-来源网络，仅供个人学习参考技术交底记录 （表式×××）编号工程名称施工单位交底提要： 钢结构焊接质量要求及基本规范。交底内容：一、施工准备1、材料及主要机具：1.1、电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。1.2、引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。1.3、主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。2、作业条件2.1、熟悉图纸，做焊接工艺技术交底。2.2、施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。2.3、现场供电应符合焊接用电要求。二、操作工艺-来源网络，仅供个人学习参考1、工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊)→焊缝检查2、钢结构电弧焊接：2.1、平焊2.1.1、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。2.1.2、清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物2.1.3、烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。2.1.4、焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。2.1.5、引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持 2～4mm 间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在-来源网络，仅供个人学习参考引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方 15～20mm 处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。技术交底记录 （表式×××）编号工程名称施工单位交底提要： 钢结构焊接质量要求及基本规范。交底内容：2.1.6、焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜。2.1.7、焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm 为宜。2.1.8、焊接角度：根据两焊...
