焊接接头和结构的疲劳强度

焊接接头和结构的疲劳强度_第1页
1/20
焊接接头和结构的疲劳强度_第2页
2/20
焊接接头和结构的疲劳强度_第3页
3/20

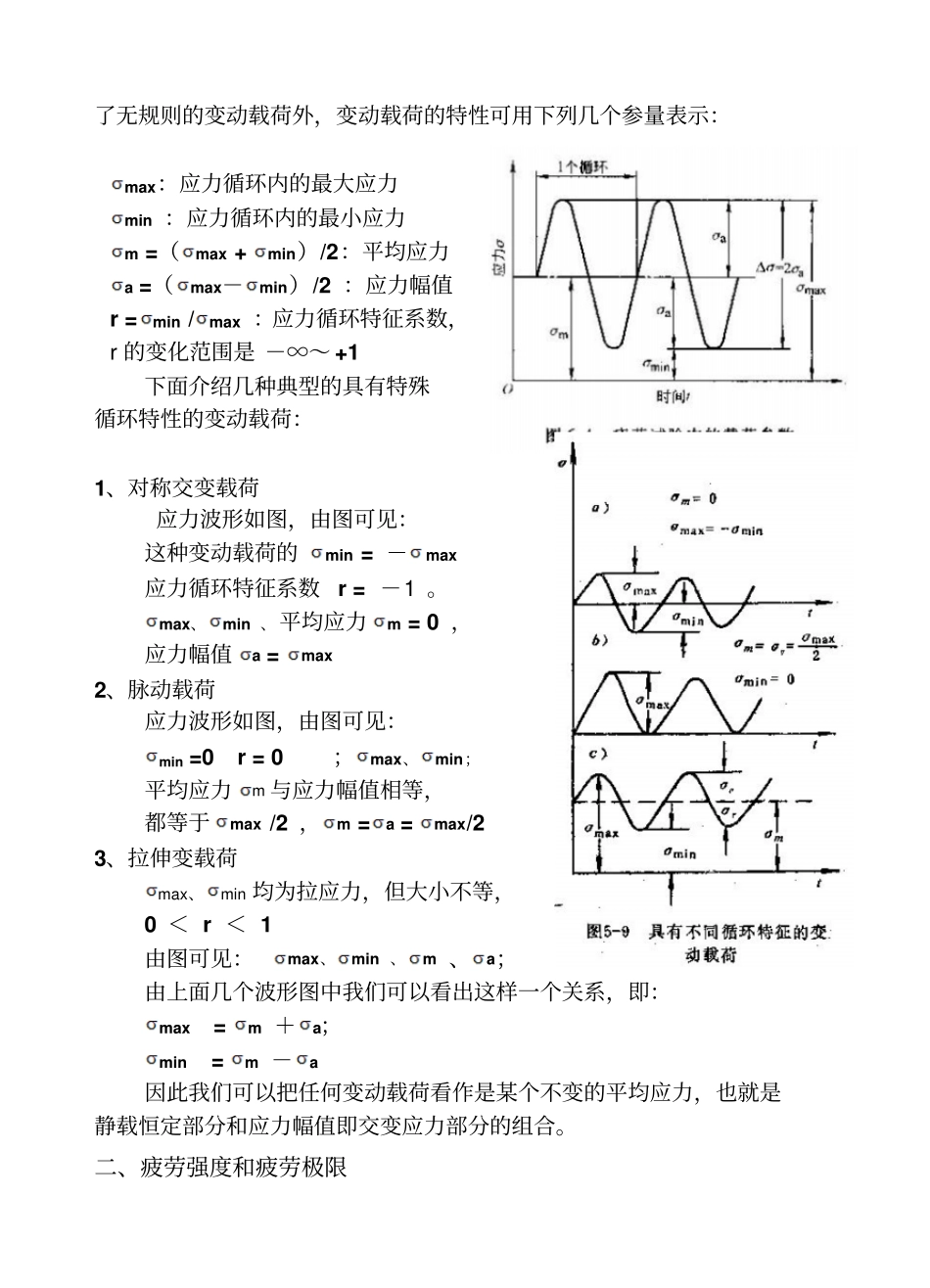

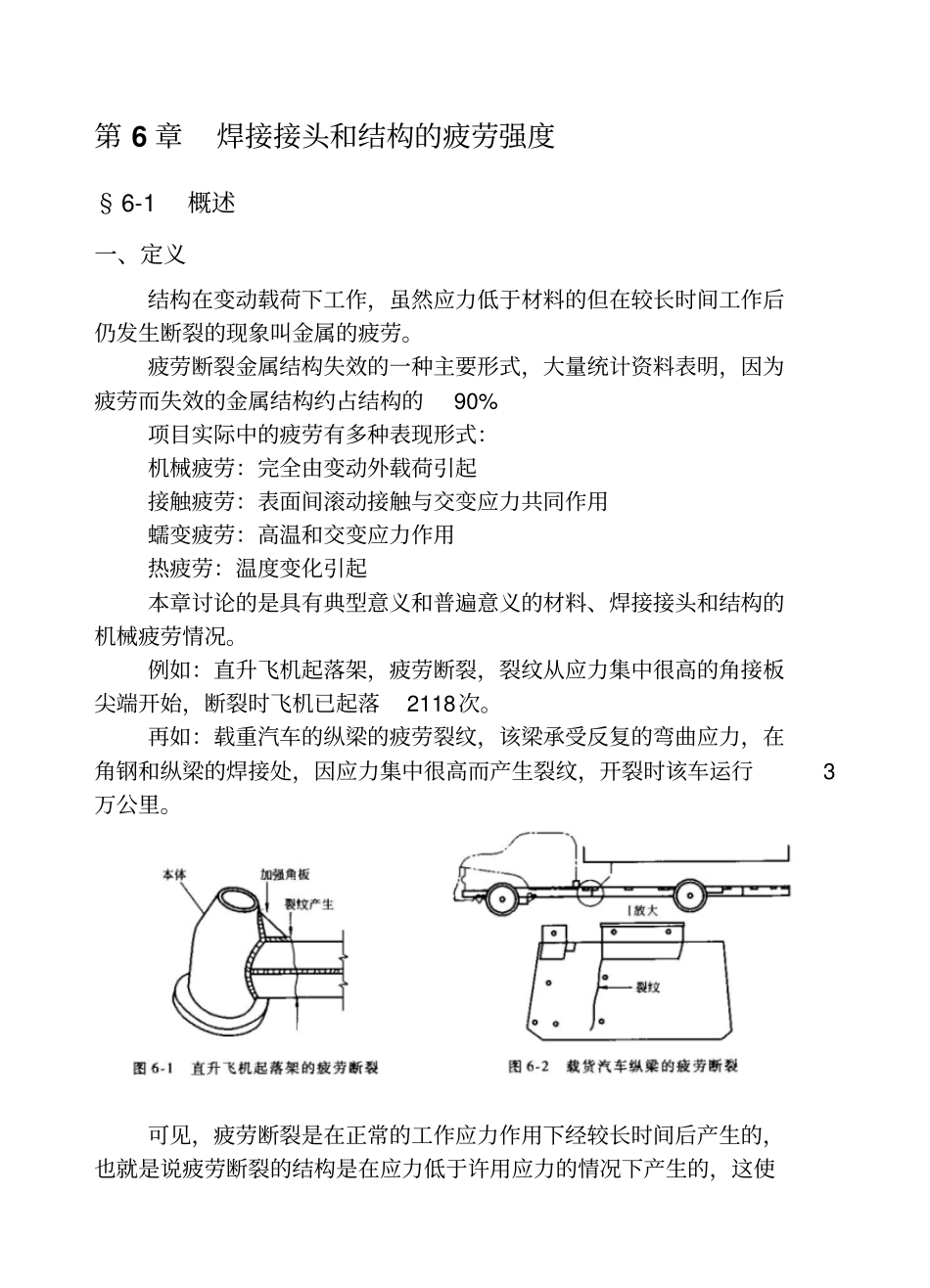

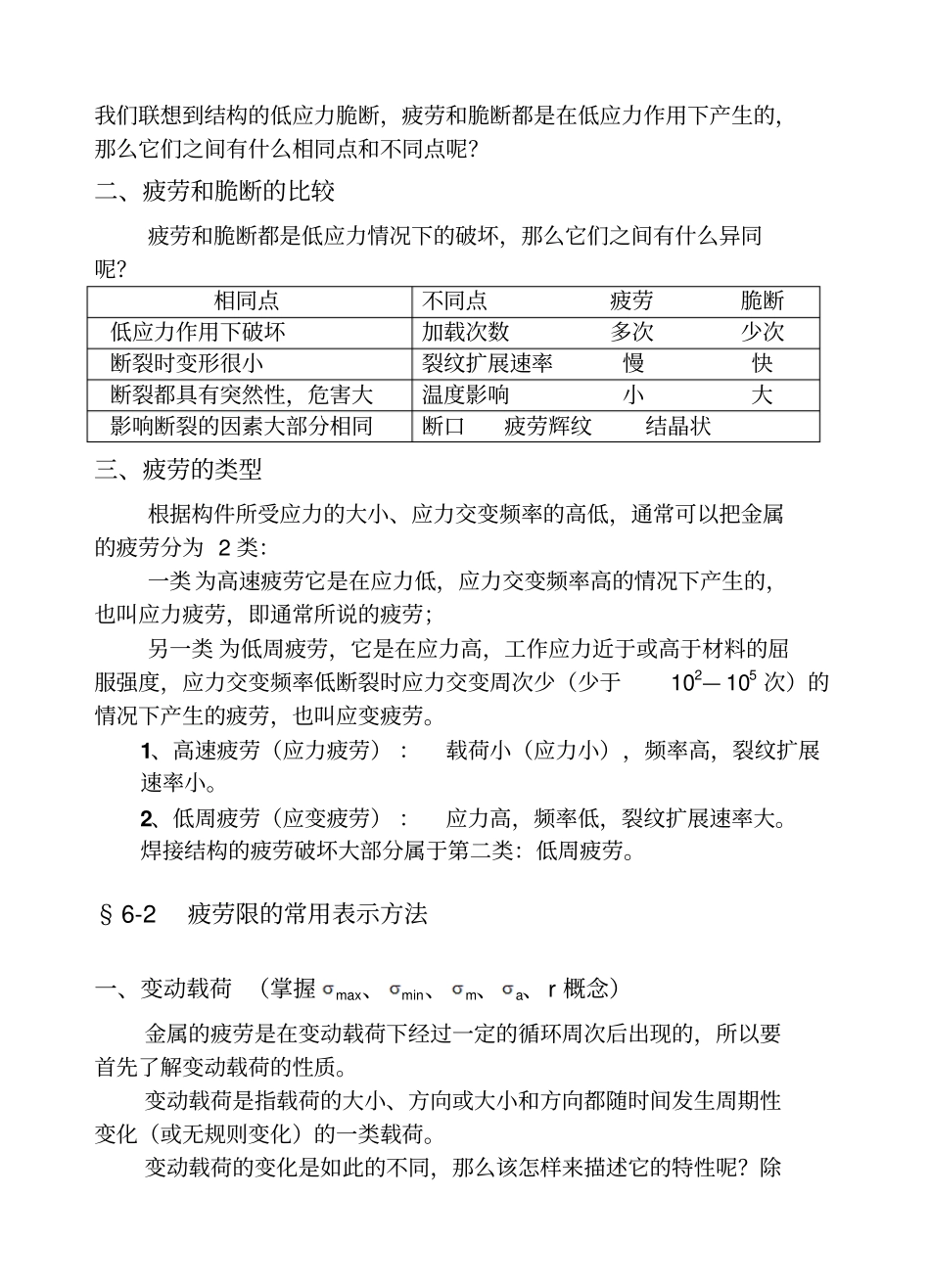

第 6 章焊接接头和结构的疲劳强度§6-1 概述一、定义结构在变动载荷下工作,虽然应力低于材料的但在较长时间工作后仍发生断裂的现象叫金属的疲劳。疲劳断裂金属结构失效的一种主要形式,大量统计资料表明,因为疲劳而失效的金属结构约占结构的90% 项目实际中的疲劳有多种表现形式:机械疲劳:完全由变动外载荷引起接触疲劳:表面间滚动接触与交变应力共同作用蠕变疲劳:高温和交变应力作用热疲劳:温度变化引起本章讨论的是具有典型意义和普遍意义的材料、焊接接头和结构的机械疲劳情况。例如:直升飞机起落架,疲劳断裂,裂纹从应力集中很高的角接板尖端开始,断裂时飞机已起落2118次。再如:载重汽车的纵梁的疲劳裂纹,该梁承受反复的弯曲应力,在角钢和纵梁的焊接处,因应力集中很高而产生裂纹,开裂时该车运行3万公里。可见,疲劳断裂是在正常的工作应力作用下经较长时间后产生的,也就是说疲劳断裂的结构是在应力低于许用应力的情况下产生的,这使我们联想到结构的低应力脆断,疲劳和脆断都是在低应力作用下产生的,那么它们之间有什么相同点和不同点呢?二、疲劳和脆断的比较疲劳和脆断都是低应力情况下的破坏,那么它们之间有什么异同呢?相同点不同点疲劳脆断低应力作用下破坏加载次数多次少次断裂时变形很小裂纹扩展速率慢快断裂都具有突然性,危害大温度影响小大影响断裂的因素大部分相同断口疲劳辉纹结晶状三、疲劳的类型根据构件所受应力的大小、应力交变频率的高低,通常可以把金属的疲劳分为 2 类:一类为高速疲劳它是在应力低,应力交变频率高的情况下产生的,也叫应力疲劳,即通常所说的疲劳;另一类 为低周疲劳,它是在应力高,工作应力近于或高于材料的屈服强度,应力交变频率低断裂时应力交变周次少(少于102— 105 次)的情况下产生的疲劳,也叫应变疲劳。1、高速疲劳(应力疲劳) :载荷小(应力小),频率高,裂纹扩展速率小。2、低周疲劳(应变疲劳) :应力高,频率低,裂纹扩展速率大。焊接结构的疲劳破坏大部分属于第二类:低周疲劳。§6-2 疲劳限的常用表示方法一、变动载荷 (掌握max、min、m、a、r 概念)金属的疲劳是在变动载荷下经过一定的循环周次后出现的,所以要首先了解变动载荷的性质。变动载荷是指载荷的大小、方向或大小和方向都随时间发生周期性变化(或无规则变化)的一类载荷。变动载荷的变化是如此的不同,那么该怎样来描述它的特性呢?除了无规则的变动载荷外,变动载荷的特性可用下列几...
