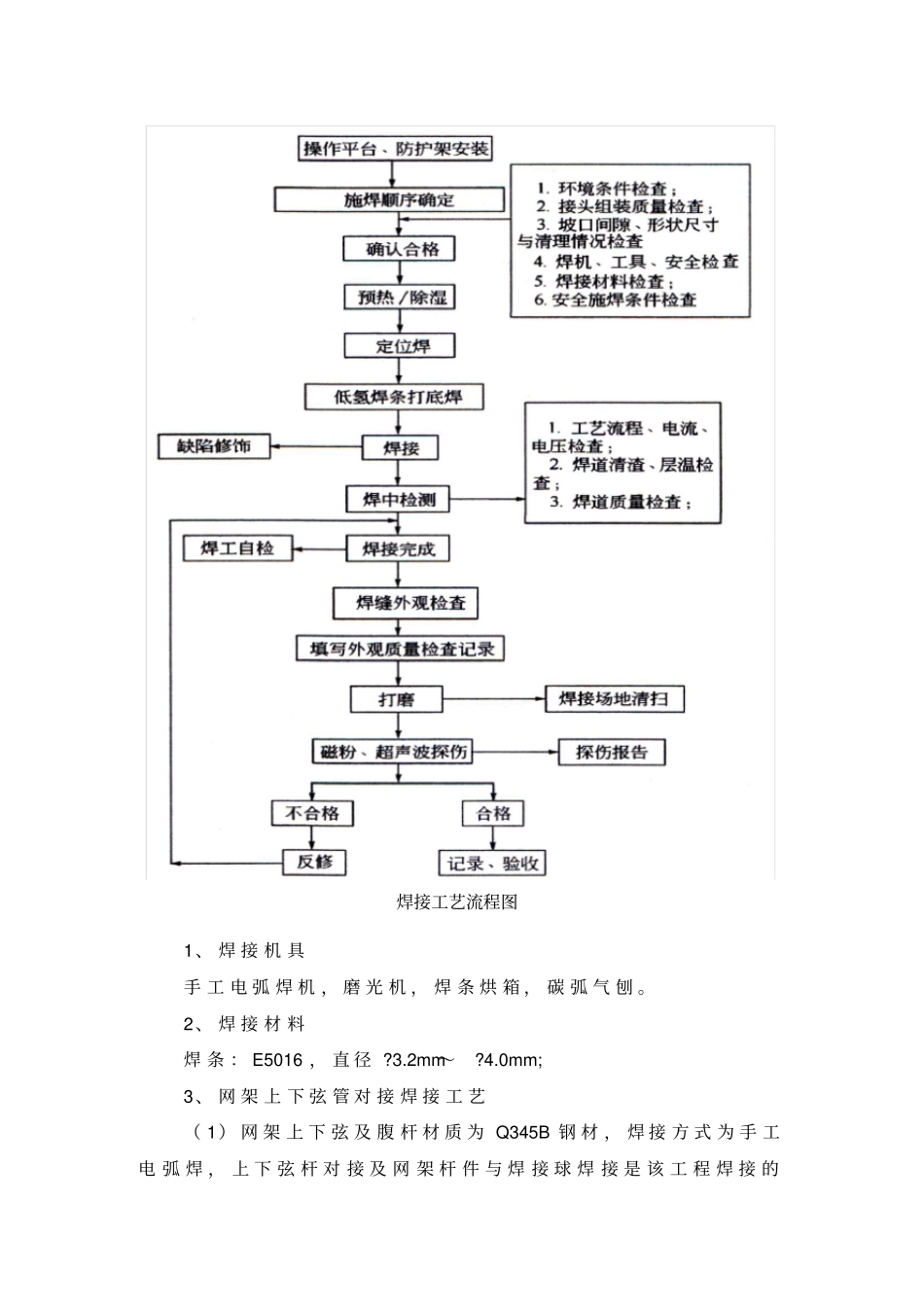

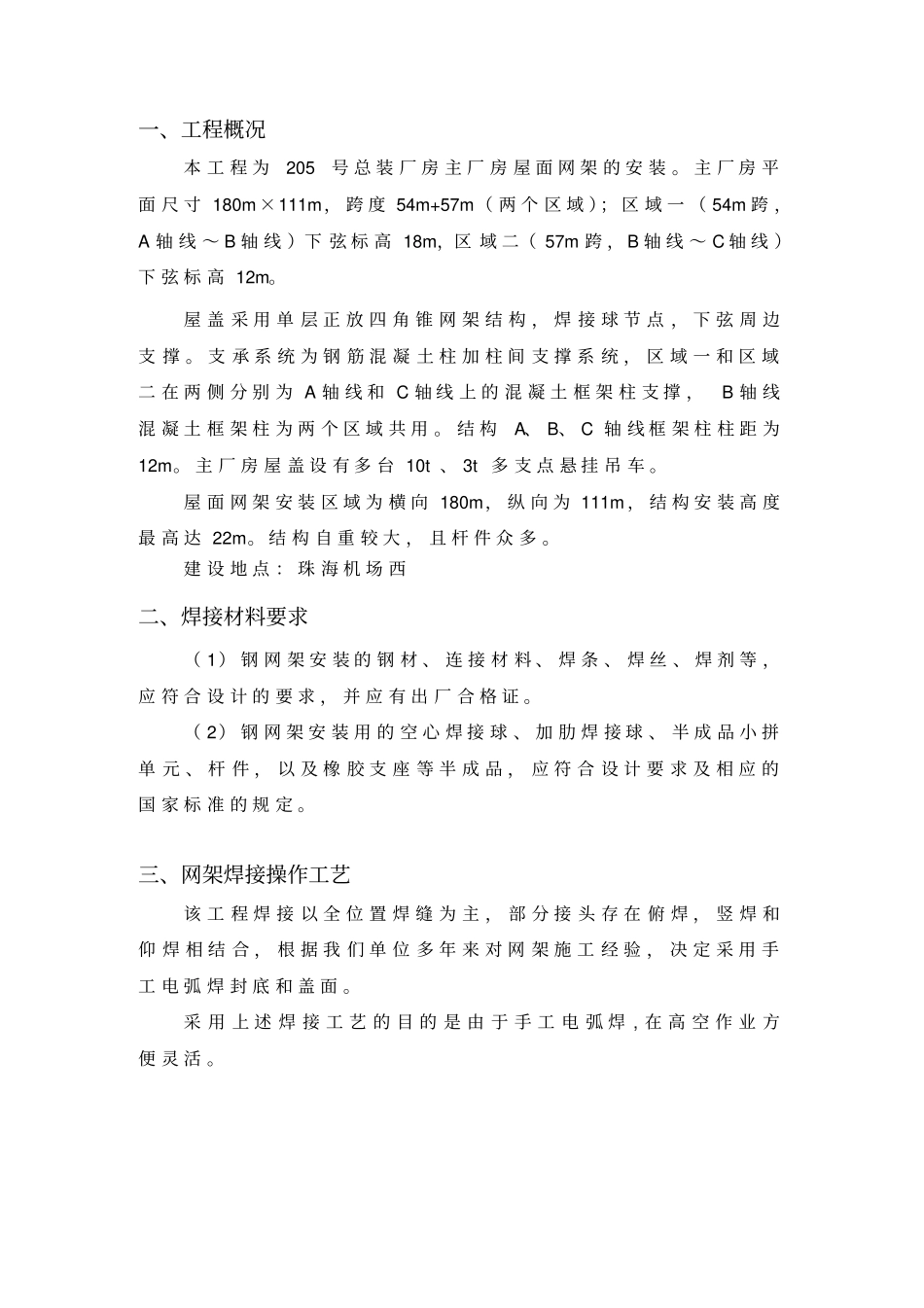

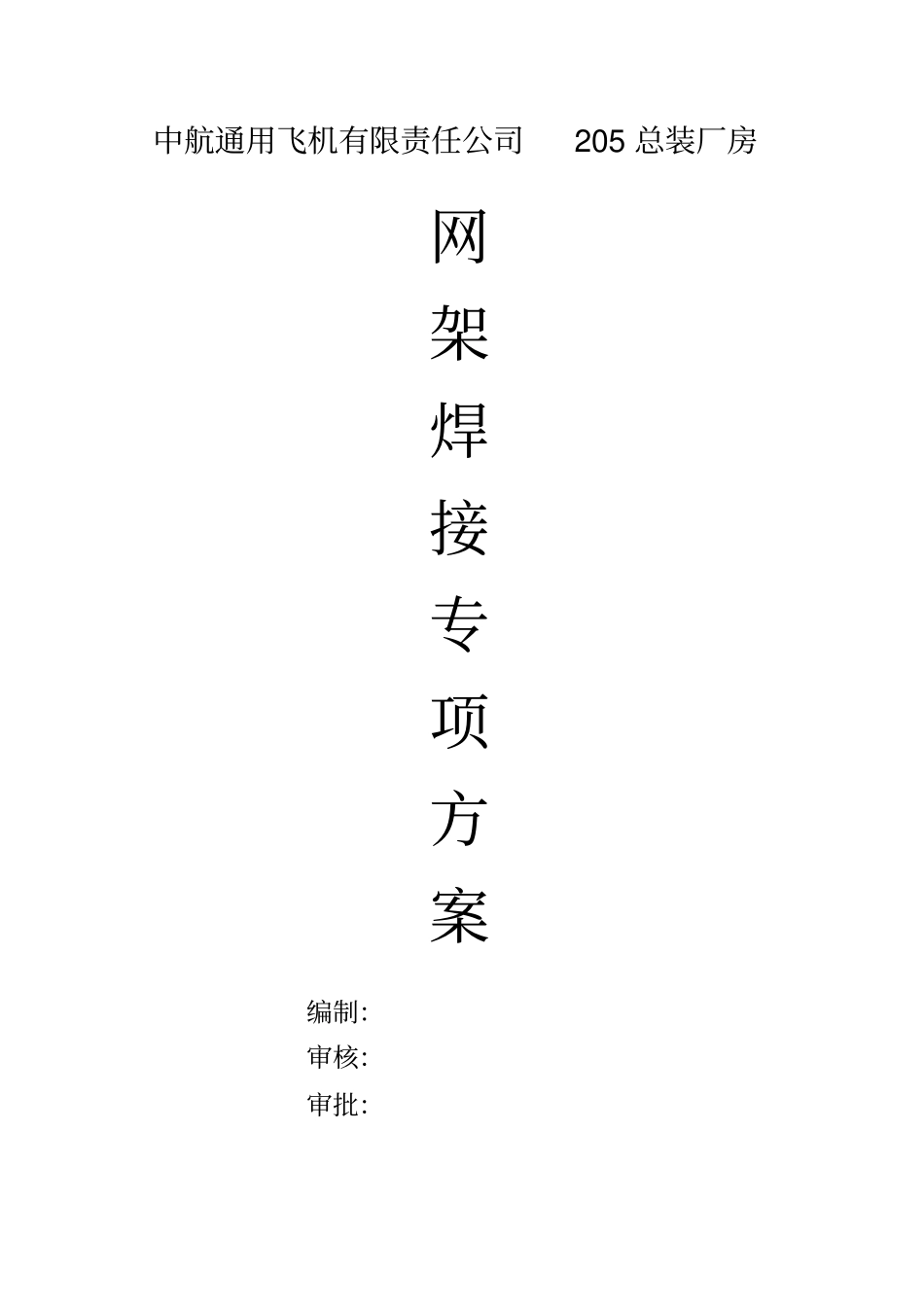

中航通用飞机有限责任公司205 总装厂房网架焊接专项方案编制：审核：审批：一、工程概况本 工 程 为205号 总 装 厂 房 主 厂 房 屋 面 网 架 的 安 装 。 主 厂 房 平面 尺 寸 180m ×111m， 跨 度 54m+57m（ 两 个 区 域 ）； 区 域 一 （ 54m 跨 ，A 轴 线 ～ B 轴 线 ）下 弦 标 高 18m，区 域 二（ 57m 跨 ， B 轴 线 ～ C 轴 线 ）下 弦 标 高 12m。屋 盖 采 用 单 层 正 放 四 角 锥 网 架 结 构 ， 焊 接 球 节 点 ， 下 弦 周 边支 撑 。 支 承 系 统 为 钢 筋 混 凝 土 柱 加 柱 间 支 撑 系 统 ， 区 域 一 和 区 域二 在 两 侧 分 别 为 A 轴 线 和 C 轴 线 上 的 混 凝 土 框 架 柱 支 撑 ，B 轴 线混 凝 土 框 架 柱 为 两 个 区 域 共 用 。 结 构A、 B、 C 轴 线 框 架 柱 柱 距 为12m。 主 厂 房 屋 盖 设 有 多 台 10t 、 3t 多 支 点 悬 挂 吊 车 。屋 面 网 架 安 装 区 域 为 横 向 180m， 纵 向 为 111m ， 结 构 安 装 高 度最 高 达 22m。 结 构 自 重 较 大 ， 且 杆 件 众 多 。建 设 地 点 ： 珠 海 机 场 西二、焊接材料要求（ 1） 钢 网 架 安 装 的 钢 材 、 连 接 材 料 、 焊 条 、 焊 丝 、 焊 剂 等 ，应 符 合 设 计 的 要 求 ， 并 应 有 出 厂 合 格 证 。（ 2） 钢 网 架 安 装 用 的 空 心 焊 接 球 、 加 肋 焊 接 球 、 半 成 品 小 拼单 元 、 杆 件 ， 以 及 橡 胶 支 座 等 半 成 品 ， 应 符 合 设 计 要 求 及 相 应 的国 家 标 准 的 规 定 。三、网架焊接操作工艺该 工 程 焊 接 以 全 位 置 焊 缝 为 主 ， 部 分 接 头 存 在 俯 焊 ， 竖 焊 和仰 焊 相 结 合 ， 根 据 我 们 单 位 多 年 来 对 网 架 施 工 经 验 ， 决 定 采 用 手工 电 弧 焊 封 底 和 盖 面 。采 用 上 述 焊 接 工 艺 的 目 的 是 由 于 手 工 电 弧 焊 , 在 高 空 作 业 方便 灵 活 。焊接工艺流程图1、 焊 接 机 具手 工 电 弧 焊 机 ， 磨 光 ...
