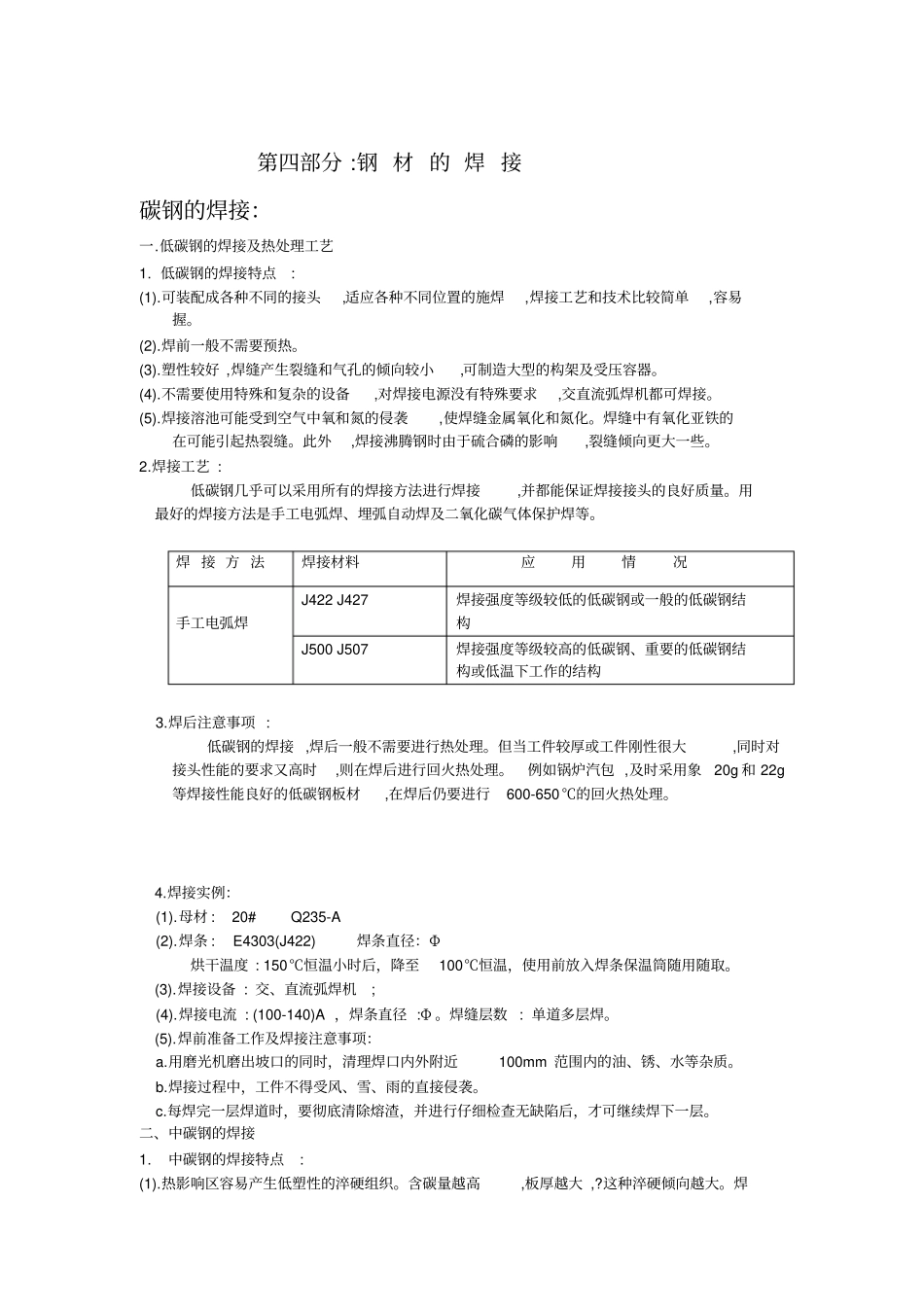

第四部分 :钢 材 的 焊 接碳钢的焊接：一.低碳钢的焊接及热处理工艺1. 低碳钢的焊接特点:(1).可装配成各种不同的接头,适应各种不同位置的施焊,焊接工艺和技术比较简单,容易握。(2).焊前一般不需要预热。(3).塑性较好 ,焊缝产生裂缝和气孔的倾向较小,可制造大型的构架及受压容器。(4).不需要使用特殊和复杂的设备,对焊接电源没有特殊要求,交直流弧焊机都可焊接。(5).焊接溶池可能受到空气中氧和氮的侵袭,使焊缝金属氧化和氮化。焊缝中有氧化亚铁的在可能引起热裂缝。此外,焊接沸腾钢时由于硫合磷的影响,裂缝倾向更大一些。2.焊接工艺 :低碳钢几乎可以采用所有的焊接方法进行焊接,并都能保证焊接接头的良好质量。用最好的焊接方法是手工电弧焊、埋弧自动焊及二氧化碳气体保护焊等。焊 接 方 法焊接材料应用情况手工电弧焊J422 J427 焊接强度等级较低的低碳钢或一般的低碳钢结构J500 J507 焊接强度等级较高的低碳钢、重要的低碳钢结构或低温下工作的结构3.焊后注意事项 :低碳钢的焊接 ,焊后一般不需要进行热处理。但当工件较厚或工件刚性很大,同时对接头性能的要求又高时,则在焊后进行回火热处理。例如锅炉汽包 ,及时采用象20g 和 22g等焊接性能良好的低碳钢板材,在焊后仍要进行600-650℃的回火热处理。4.焊接实例：(1).母材 : 20# Q235-A(2).焊条 : E4303(J422) 焊条直径：Φ烘干温度 : 150℃恒温小时后，降至100℃恒温，使用前放入焊条保温筒随用随取。(3).焊接设备 : 交、直流弧焊机;(4).焊接电流 : (100-140)A ，焊条直径 :Φ 。焊缝层数 : 单道多层焊。(5).焊前准备工作及焊接注意事项：a.用磨光机磨出坡口的同时，清理焊口内外附近100mm 范围内的油、锈、水等杂质。b.焊接过程中，工件不得受风、雪、雨的直接侵袭。c.每焊完一层焊道时，要彻底清除熔渣，并进行仔细检查无缺陷后，才可继续焊下一层。二、中碳钢的焊接1. 中碳钢的焊接特点:(1).热影响区容易产生低塑性的淬硬组织。含碳量越高,板厚越大 ,?这种淬硬倾向越大。焊件刚度较大和焊条选用不当时,容易产生冷裂纹。(2).焊缝金属的含碳量比较高容易产生热裂纹。2. 焊接工艺 :(1).尽可能选用碱性低氢焊条。当焊接接头的强度不要求与基本金属相等时,?应选用强度较低的碱性低氢焊条,如 J422。 J427 等。特殊情况下 ,可采用铬镍不锈钢焊条焊接或焊补中碳钢。其特点是焊前不需要预热。如 A402。A407。A302。A307(2).预热预热是焊接中碳钢的主要工...
