焊接钢管工艺文件汇总资料VIP专享

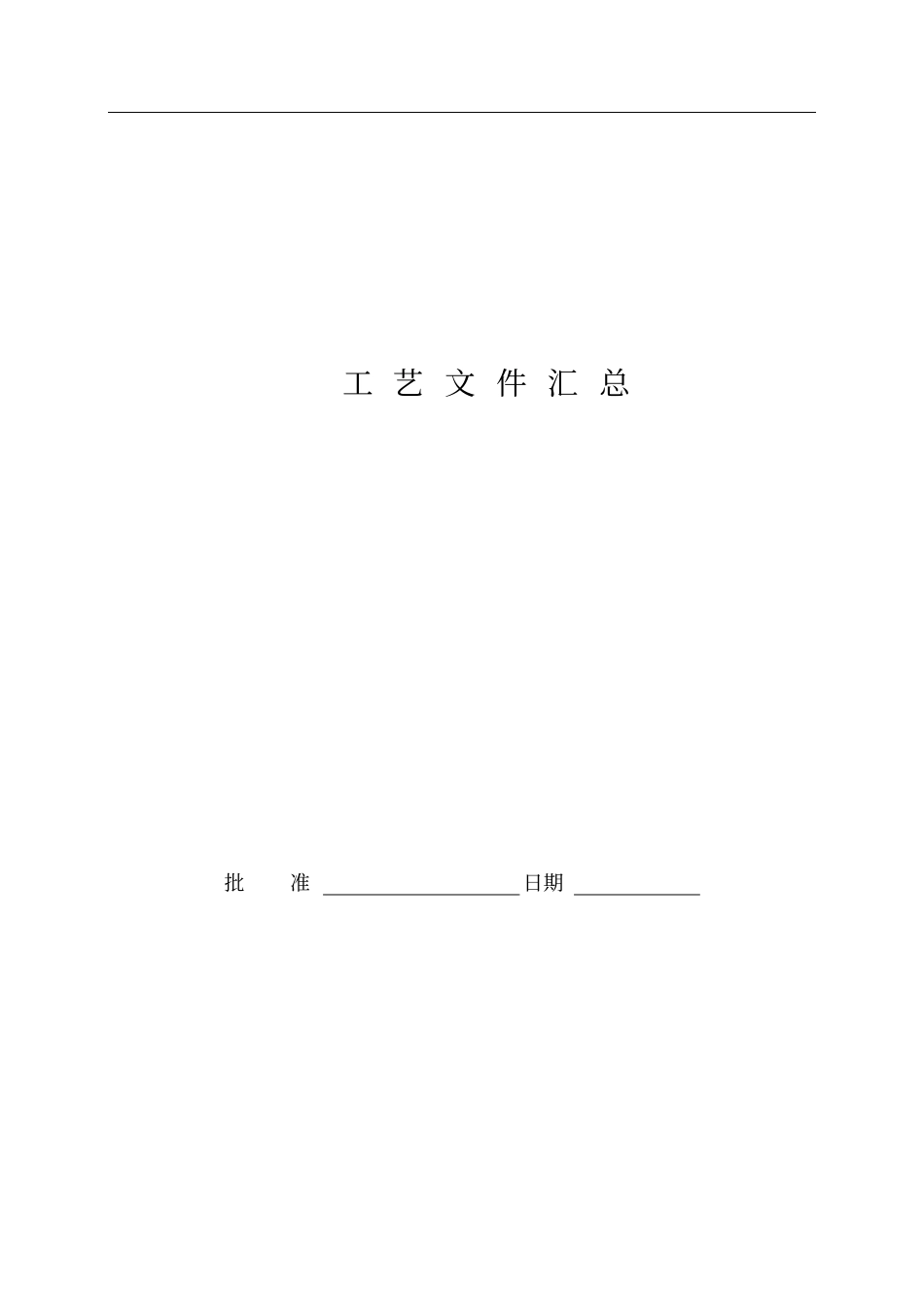

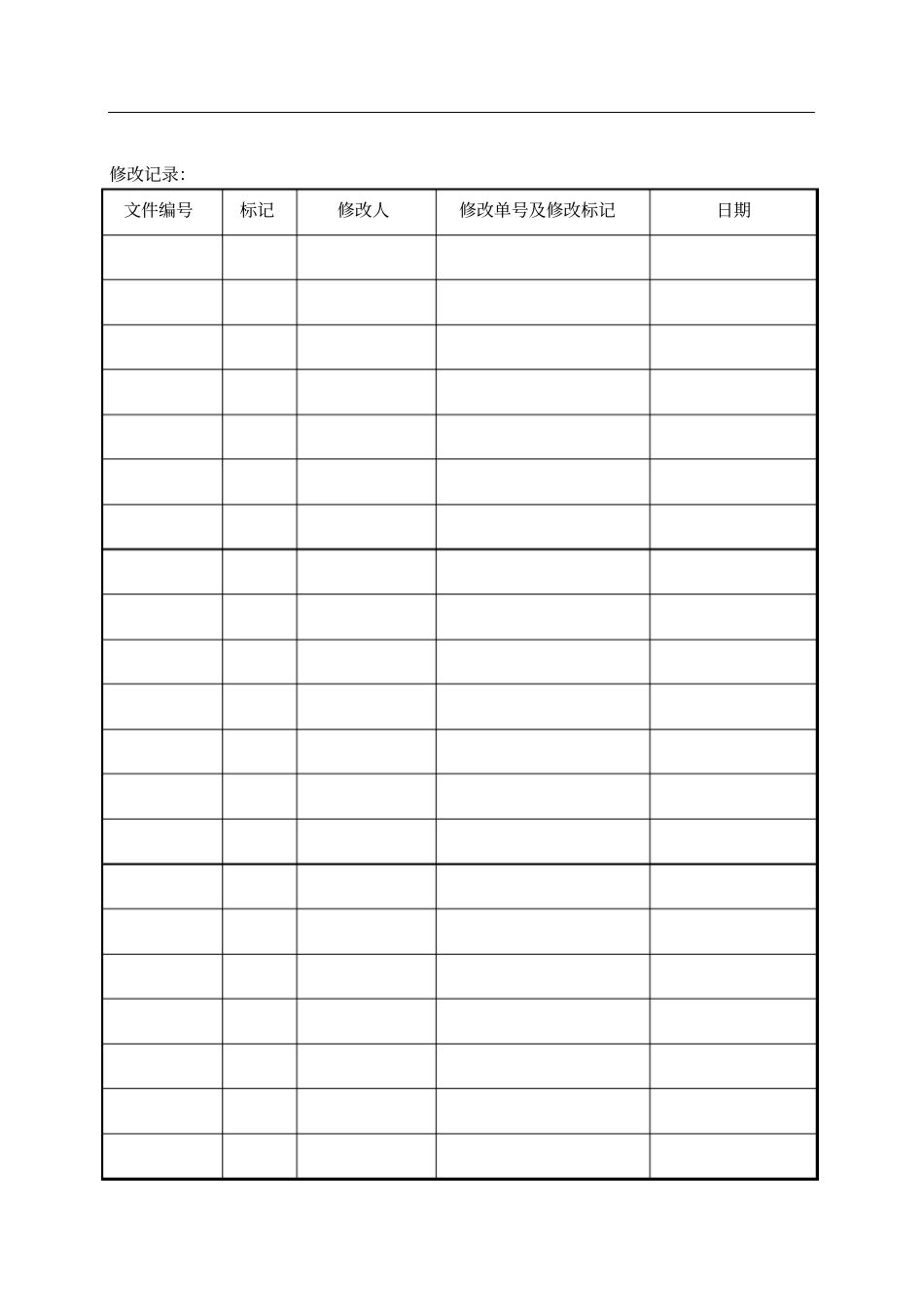

工 艺 文 件 汇 总批准日期目录序号文件编号文件名称版本号日期1.JHB-01-08 高频电阻焊焊管工艺流程0 2.JHB-02-08 高频电阻焊焊管通用工艺0 3.JHB-03-08 高频电阻焊焊管通用焊接工艺0 4.JHB-04-08 涡流检测通用规程0 5.JHB-05-08 高频电阻焊焊管通用检验规程0 6.JHB-06-08 高频电阻焊焊管水压试验规程0 修改记录：文件编号标记修改人修改单号及修改标记日期文 件 号 ：JHB-01-08 版 本 号 ：0 第1 页共1 页编制：日期：审核：日期：高频电阻焊焊管工艺流程1.适用范围：本文件适用于本公司B 级高频电阻焊焊管的生产。2.本公司高频电阻焊焊管由生产线的设备制造，生产线上制造工艺过程有：上料、纵剪、成型、焊接、刮疤、涡流检测、锯切。裁头后制成的管子再进行外观检验、弯曲试验、压扁试验、水压试验等检验过程，检验合格后的管子进行热镀锌后再进行包装。3.B 级高频电阻焊焊管的整个工艺流程如下图所示：不合格合格不合格合格不合格不合格合格合格其中：上料 ----锯切的工序在生产线上完成。上料纵剪成型高频电阻焊焊接刮疤锯切涡流检测外观检查弯曲试验水压试验压扁试验报废复验热镀锌包装入库锯切铣头文 件 号 ：JHB-02-08 版 本 号 ：0 第1 页共1 页编制：日期：审核：日期：高频电阻焊焊管通用工艺1.适用范围：本文件适用于本公司B 级高频电阻焊焊管的生产。2.本公司高频电阻焊焊管由生产线的设备制造，生产线上制造工艺过程有：上料、纵剪、成型、焊接、刮疤、涡流检测、锯切，在外观检查前进行矫直、铣头。3.上料要求：3.1.1钢带应堆放整齐，防止滚动，歪倒伤人。3.1.2挂吊要注意安全，起吊指挥正确。3.1.3撬开带钢头时必须先用卡具卡紧外圈，防止钢带松开反弹伤。3.1.4敲打带钢头时要戴护目镜，防止焊渣、毛刺弹伤眼睛。3.1.5引料时集中精力操作，如有故障及时与上料工和主控台联系，停车检查。3.1.6当钢带在活套内卡死，翻带时应及时停车，不能在运行中敲击。3.1.7操作时要准确熟练，发现问题及时处理，防止带钢伤人。4.纵剪要求：4.1.1根据生产排产单对刀，检查刀轴、刀具、瓦合、轴承，进行装刀。4.1.2压下不能太深，两边要平行；动调试，用眼睛观察上下刀间距。4.1.3卷取和涨力不能分分割， 原因是卷取没有涨力带钢容易粘包，带钢卷不紧、 检卷，出现塔形等现象； 分料盘，必须和刀轴一致。5.成型要求：5.1.1轧辊孔型中心与轧制中心线的偏差应小于0.5mm。5.1.2上下孔型中心偏差应小于0.1...
