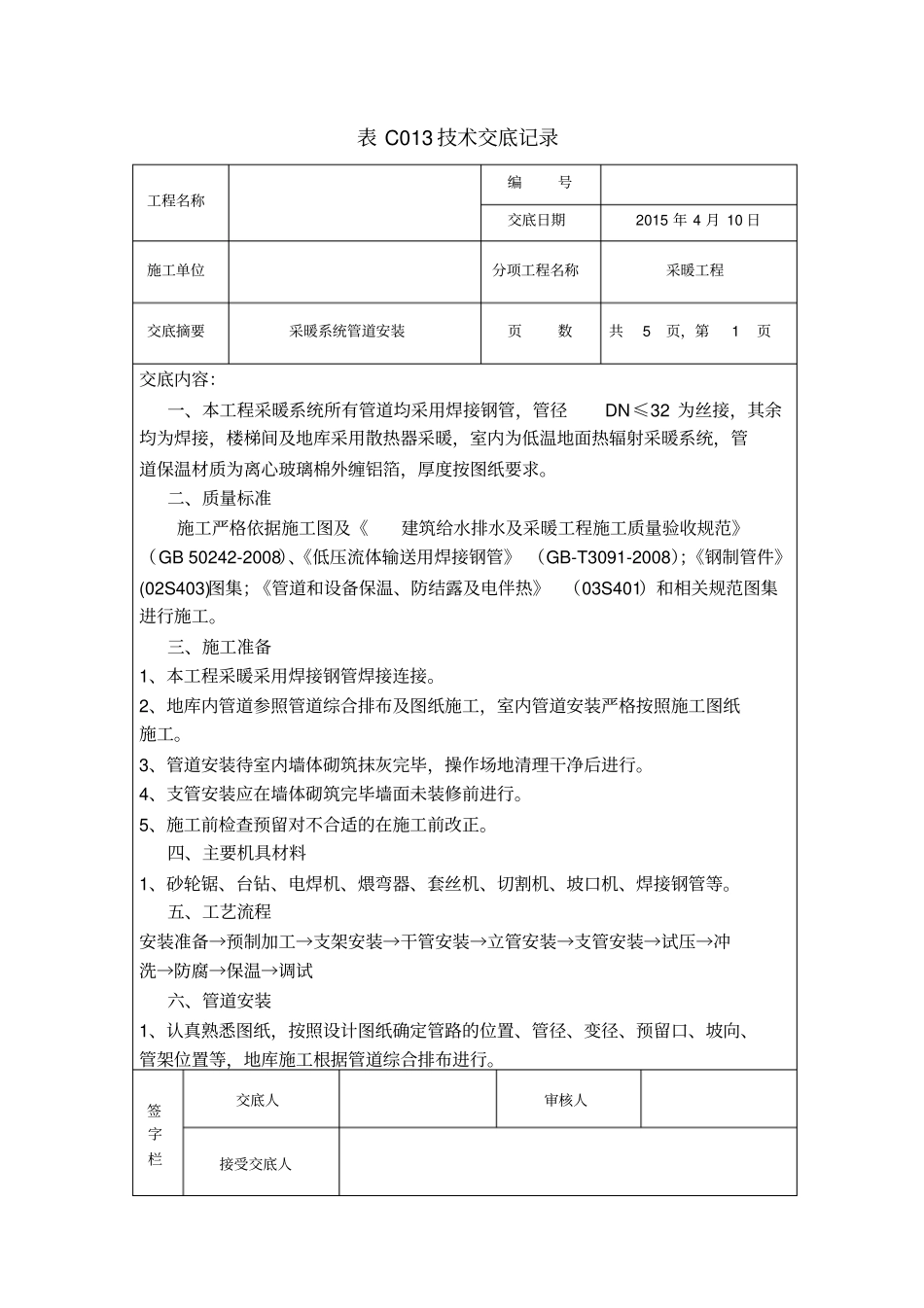

表 C013 技术交底记录工程名称编号交底日期2015 年 4 月 10 日施工单位分项工程名称采暖工程交底摘要采暖系统管道安装页数共5 页，第1 页交底内容：一、本工程采暖系统所有管道均采用焊接钢管，管径DN≤32 为丝接，其余均为焊接，楼梯间及地库采用散热器采暖，室内为低温地面热辐射采暖系统，管道保温材质为离心玻璃棉外缠铝箔，厚度按图纸要求。二、质量标准施工严格依据施工图及《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2008）、《低压流体输送用焊接钢管》 （GB-T3091-2008）；《钢制管件》(02S403)图集；《管道和设备保温、防结露及电伴热》 （03S401）和相关规范图集进行施工。三、施工准备1、本工程采暖采用焊接钢管焊接连接。2、地库内管道参照管道综合排布及图纸施工，室内管道安装严格按照施工图纸施工。3、管道安装待室内墙体砌筑抹灰完毕，操作场地清理干净后进行。4、支管安装应在墙体砌筑完毕墙面未装修前进行。5、施工前检查预留对不合适的在施工前改正。四、主要机具材料1、砂轮锯、台钻、电焊机、煨弯器、套丝机、切割机、坡口机、焊接钢管等。五、工艺流程安装准备→预制加工→支架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试六、管道安装1、认真熟悉图纸，按照设计图纸确定管路的位置、管径、变径、预留口、坡向、管架位置等，地库施工根据管道综合排布进行。签字栏交底人审核人接受交底人表 C013 技术交底记录工程名称编号交底日期2015 年 4 月 10 日施工单位分项工程名称采暖工程交底摘要采暖系统管道安装页数共5 页，第2 页2、干管安装：1）、管道安装前先将管道的位置、管径等确定，按设计要求或规范确定管道支架的位置，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移，挂线作为管道支架安装的基准线。在顶板或梁上固定膨胀螺栓，然后按照管道的安装高度安装管道支吊架。支吊架安装完毕后，将管道抬起，把管就位找正，对准管口使预留口方向准确； 找直后点焊固定 (管径≤ 50mm 以下点焊 2 点，管径＞50mm 以上点焊 3 点)，然后施焊，焊后应保证管道正直。穿上U 形卡拧上螺母，将管固定。把第一节管固定好后，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。按照规定，壁厚＞ 4 ㎜的管道在焊接前要开坡口，地库部分的管道管径都比较大，管壁较厚，焊接时要先打出管道坡口，再进行焊接操作。管道、管件本身自带的坡口不用再...
