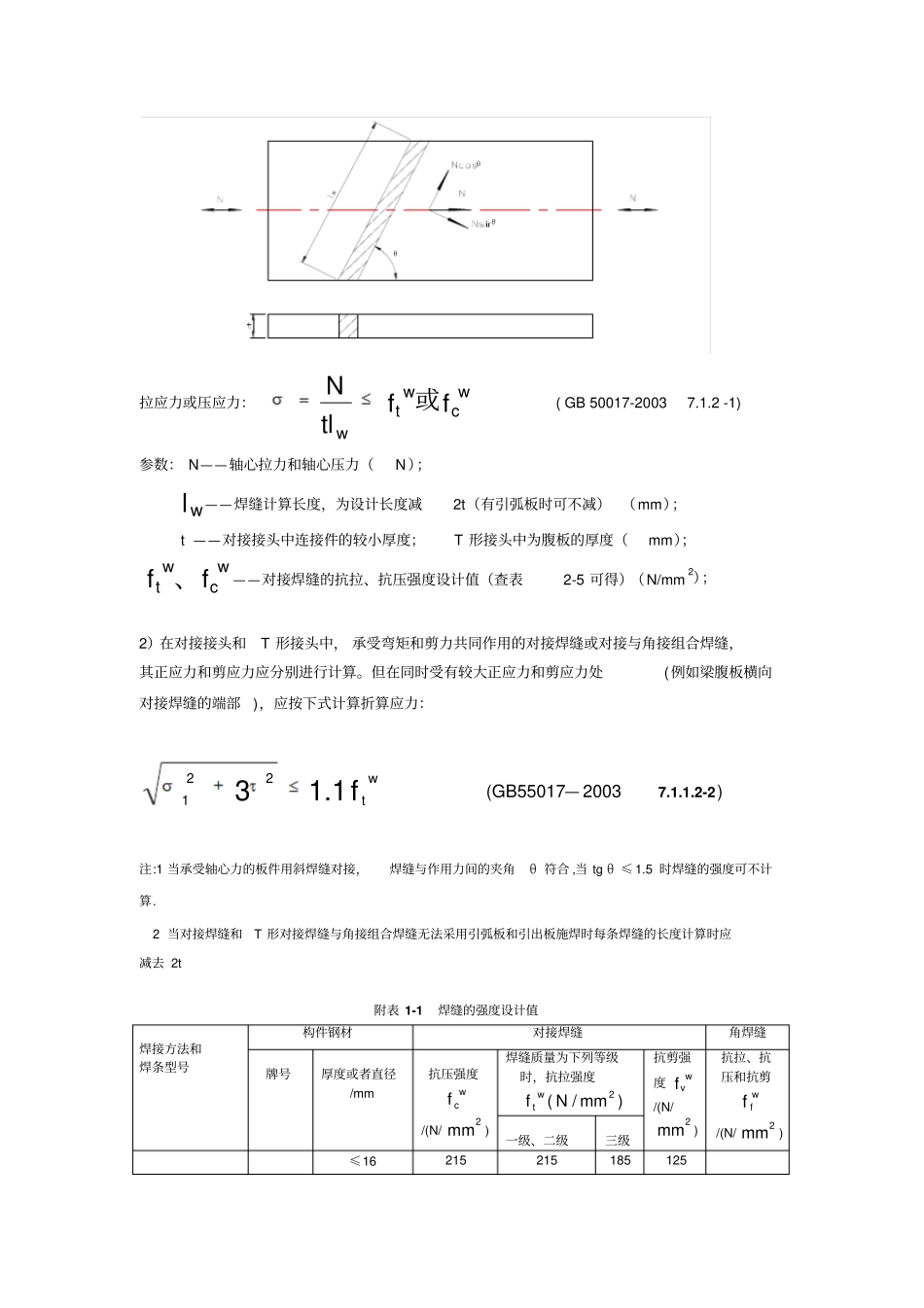

焊缝强度计算书_第2页
2/4
焊缝强度计算书_第3页
3/4
完全焊透的对接焊缝和T 形连接焊缝设计计算书Ⅰ. 设计依据 : 《钢结构设计手册上册》(第三版)《钢结构设计规范》 GB 50017-2003 Ⅱ. 计算公式和相关参数的选取方法一、焊缝质量等级的确定方法:焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况,按下述原则分别选用不同的质星等级:1 在需要进行疲劳计算的构件中,凡对接焊缝均应焊透,其质缝等级为:1)作用力垂直于焊缝长度方向的横向对接焊缝或T 形对接与角接组合焊缝,受拉时应为一级,受压时应为二级;2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。2 不需要计算疲劳的构件中,凡要求与母材等强的对接焊缝应予焊透,其质量等级当受拉时应不低于二级,受压时宜为二级。3 重级工作制和起重量Q≥50t 的中级工作制吊车梁的腹板与上翼缘之间以及吊车衔架上弦杆与节点板之间的T 形接头焊缝均要求焊透,焊缝形式一般为对接与角接的组合焊缝.其质量等级不应低于二级。4 不要求焊透的T 形接头采用的角焊缝或部分焊透的对接与角接组合焊缝,以及搭接连接采用的角焊缝,其质量等级为:1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50 t 的中级工作制吊一车梁,焊缝的外观质量标准应符合二级;2)对其他结构,焊缝的外观质量标准可为三级。—— (GB50017— 2003 7.1.1)二、焊缝连接计算公式1、完全焊透的对接接头和T 形接头焊缝计算公式1)在对接接头和T 形接头中,垂直于轴心拉力或轴心压力的对接焊缝或对接与角接组合焊缝,其强度应按下式计算:θθθ拉应力或压应力:wcwtwfftlN或( GB 50017-2003 7.1.2 -1) 参数: N——轴心拉力和轴心压力(N);wl——焊缝计算长度,为设计长度减2t(有引弧板时可不减) (mm);t ——对接接头中连接件的较小厚度;T 形接头中为腹板的厚度(mm);wcwtff 、——对接焊缝的抗拉、抗压强度设计值(查表2-5 可得)(N/mm2);2)在对接接头和T 形接头中, 承受弯矩和剪力共同作用的对接焊缝或对接与角接组合焊缝,其正应力和剪应力应分别进行计算。但在同时受有较大正应力和剪应力处(例如梁腹板横向对接焊缝的端部),应按下式计算折算应力:wtf1.13221(GB55017— 2003 7.1.1.2-2)注:1 当承受轴心力的板件用斜焊缝对接,焊缝与作用力间的夹角θ 符合 ,当 tg θ ≤ 1.5 时焊缝的强度可不计算.2 当对接焊缝和T 形对接焊缝与角接组合焊缝无法采用引弧板和引出板施...
