焦油蒸馏工岗位技能培训教材资料

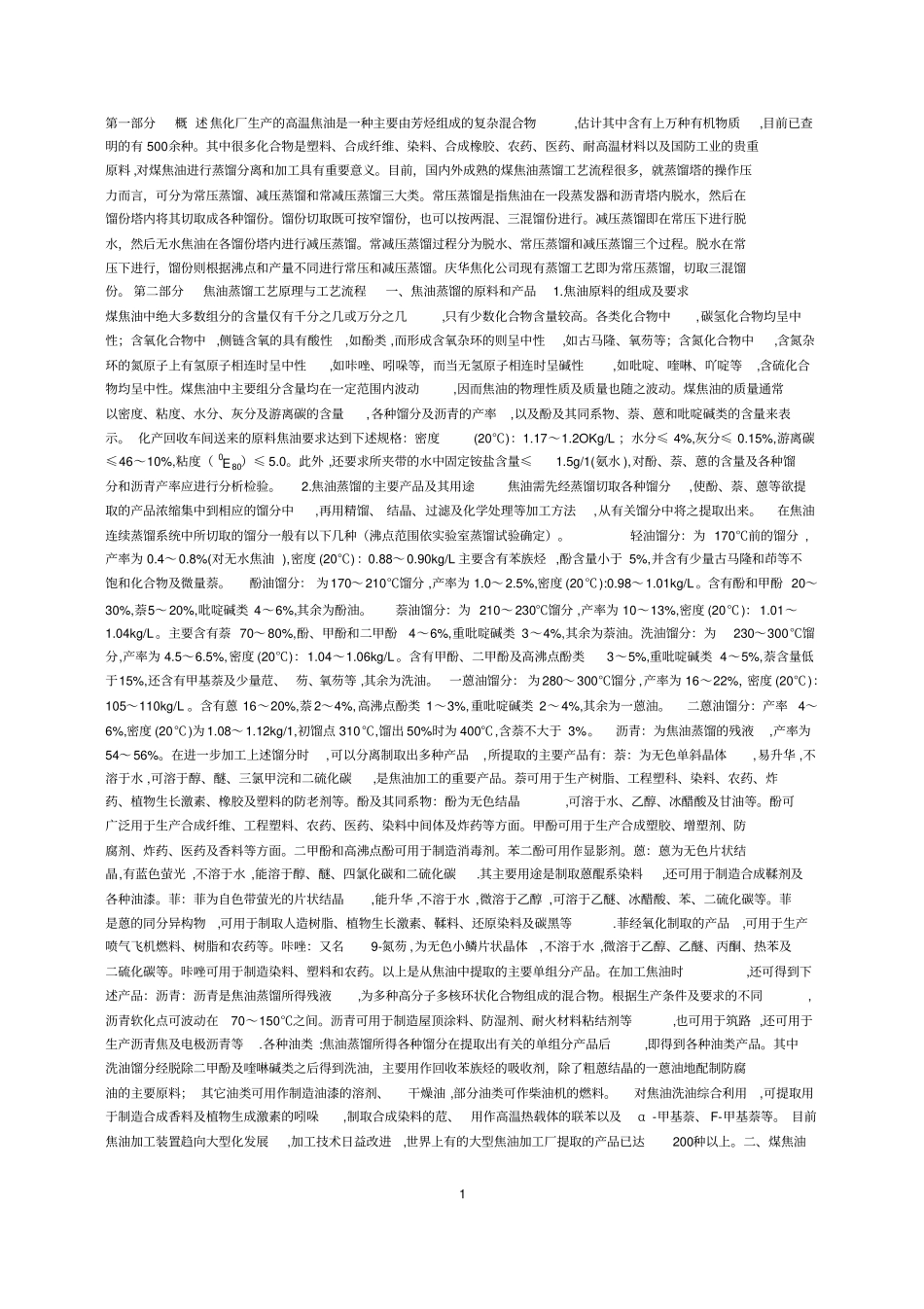

1 第一部分概 述 焦化厂生产的高温焦油是一种主要由芳烃组成的复杂混合物,估计其中含有上万种有机物质,目前已查明的有 500余种。其中很多化合物是塑料、合成纤维、染料、合成橡胶、农药、医药、耐高温材料以及国防工业的贵重原料 ,对煤焦油进行蒸馏分离和加工具有重要意义。目前，国内外成熟的煤焦油蒸馏工艺流程很多，就蒸馏塔的操作压力而言，可分为常压蒸馏、减压蒸馏和常减压蒸馏三大类。常压蒸馏是指焦油在一段蒸发器和沥青塔内脱水，然后在馏份塔内将其切取成各种馏份。馏份切取既可按窄馏份，也可以按两混、三混馏份进行。减压蒸馏即在常压下进行脱水，然后无水焦油在各馏份塔内进行减压蒸馏。常减压蒸馏过程分为脱水、常压蒸馏和减压蒸馏三个过程。脱水在常压下进行，馏份则根据沸点和产量不同进行常压和减压蒸馏。庆华焦化公司现有蒸馏工艺即为常压蒸馏，切取三混馏份。 第二部分焦油蒸馏工艺原理与工艺流程一、焦油蒸馏的原料和产品1.焦油原料的组成及要求煤焦油中绝大多数组分的含量仅有千分之几或万分之几,只有少数化合物含量较高。各类化合物中,碳氢化合物均呈中性；含氧化合物中,侧链含氧的具有酸性,如酚类 ,而形成含氧杂环的则呈中性,如古马隆、氧芴等；含氮化合物中,含氮杂环的氮原子上有氢原子相连时呈中性,如咔唑、吲哚等，而当无氢原子相连时呈碱性,如吡啶、喹啉、吖啶等,含硫化合物均呈中性。煤焦油中主要组分含量均在一定范围内波动,因而焦油的物理性质及质量也随之波动。煤焦油的质量通常以密度、粘度、水分、灰分及游离碳的含量,各种馏分及沥青的产率,以及酚及其同系物、萘、蒽和吡啶碱类的含量来表示。 化产回收车间送来的原料焦油要求达到下述规格：密度(20℃)：1.17～1.2OKg/L ；水分≤ 4%,灰分≤ 0.15%,游离碳≤46～10%,粘度（ 0E80）≤ 5.0。此外 ,还要求所夹带的水中固定铵盐含量≤1.5g/1(氨水 ),对酚、萘、蒽的含量及各种馏分和沥青产率应进行分析检验。2.焦油蒸馏的主要产品及其用途焦油需先经蒸馏切取各种馏分,使酚、萘、蒽等欲提取的产品浓缩集中到相应的馏分中,再用精馏、 结晶、过滤及化学处理等加工方法,从有关馏分中将之提取出来。在焦油连续蒸馏系统中所切取的馏分一般有以下几种（沸点范围依实验室蒸馏试验确定）。轻油馏分：为 170℃前的馏分 ,产率为 0.4～ 0.8%(对无水焦油 ),密度 (20℃)：0.88～ 0.90kg/L 主要含有苯族烃 ,酚含量小于 5%,并含有少量古马隆和茚等不饱和化合物...
