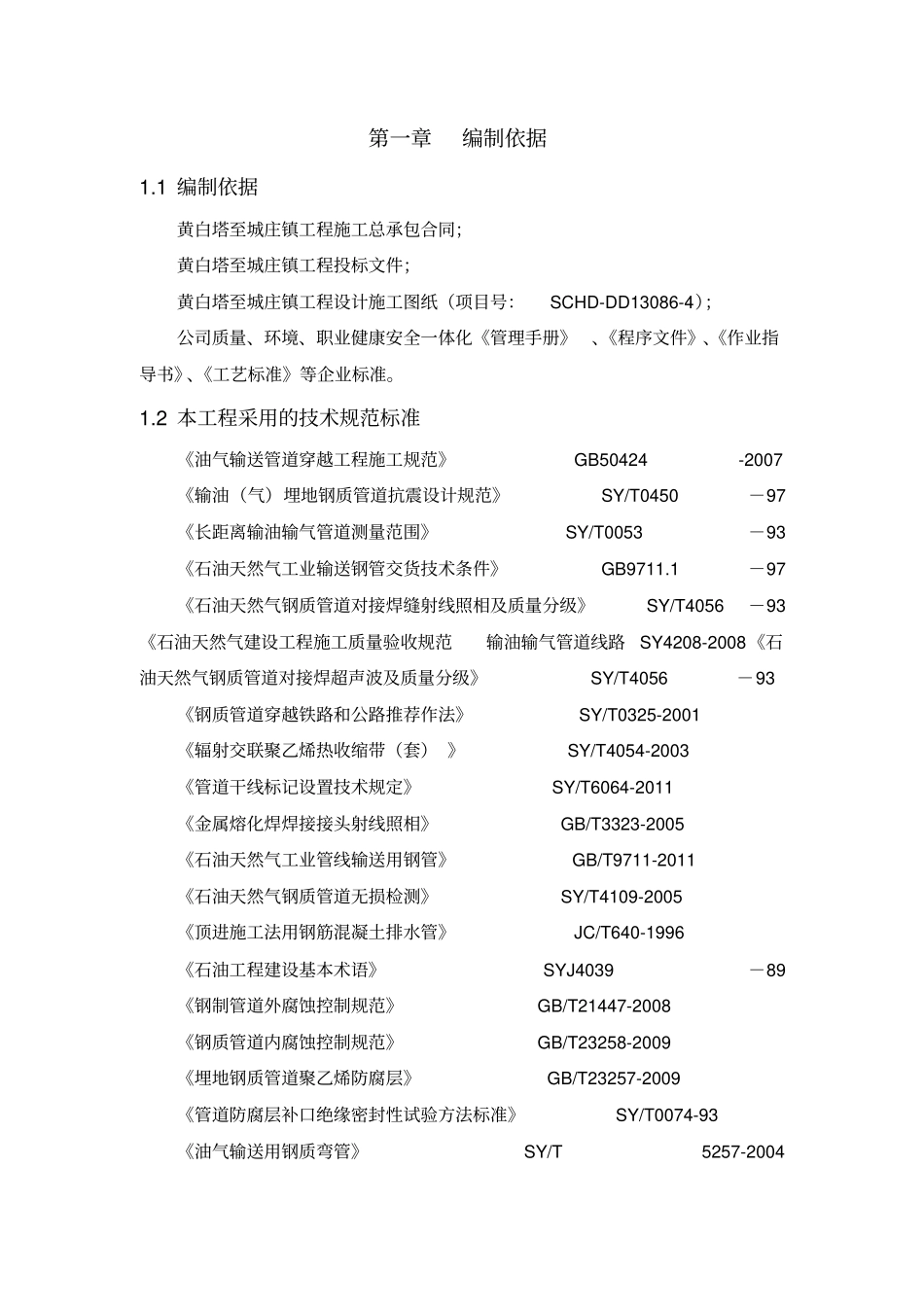

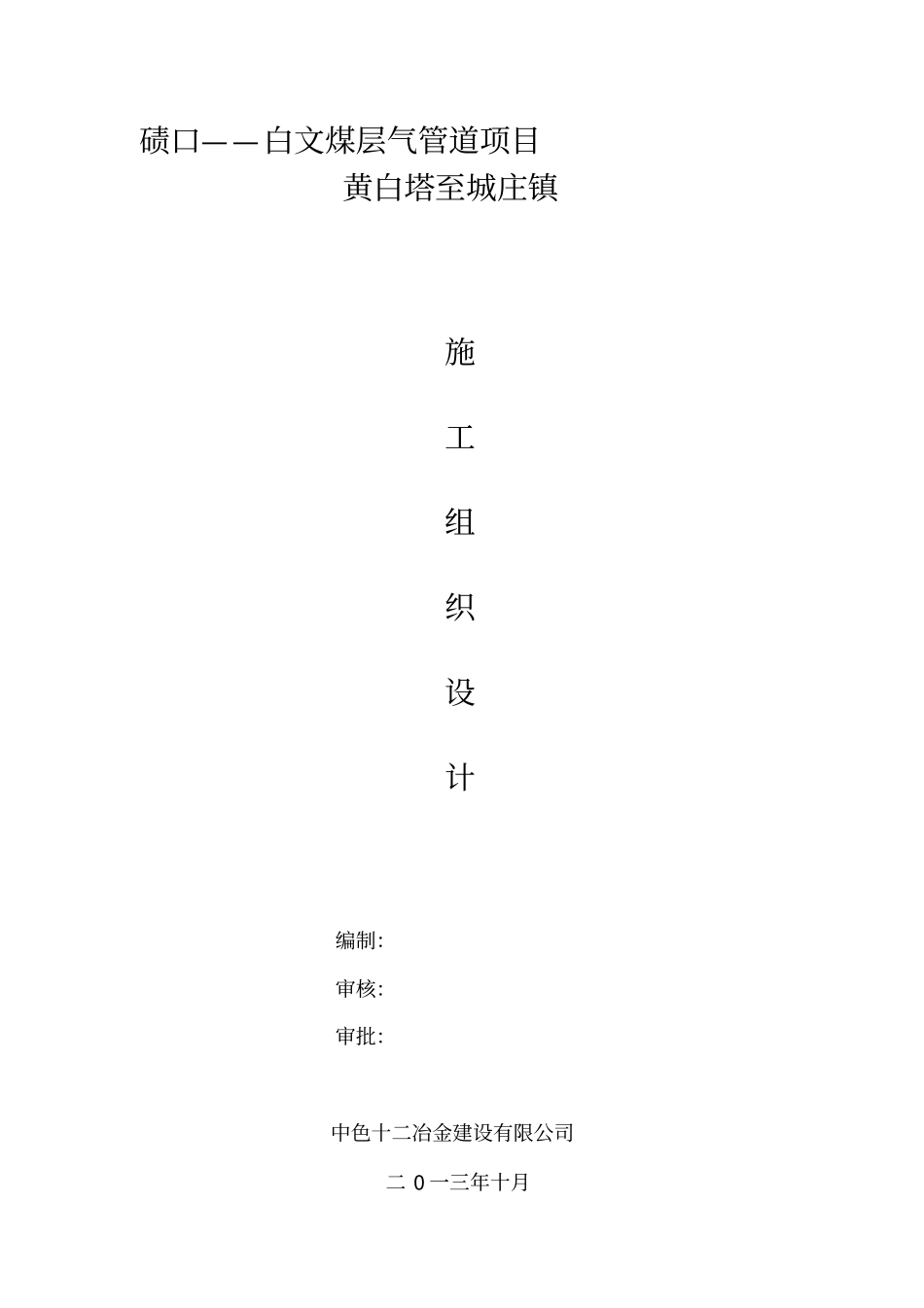

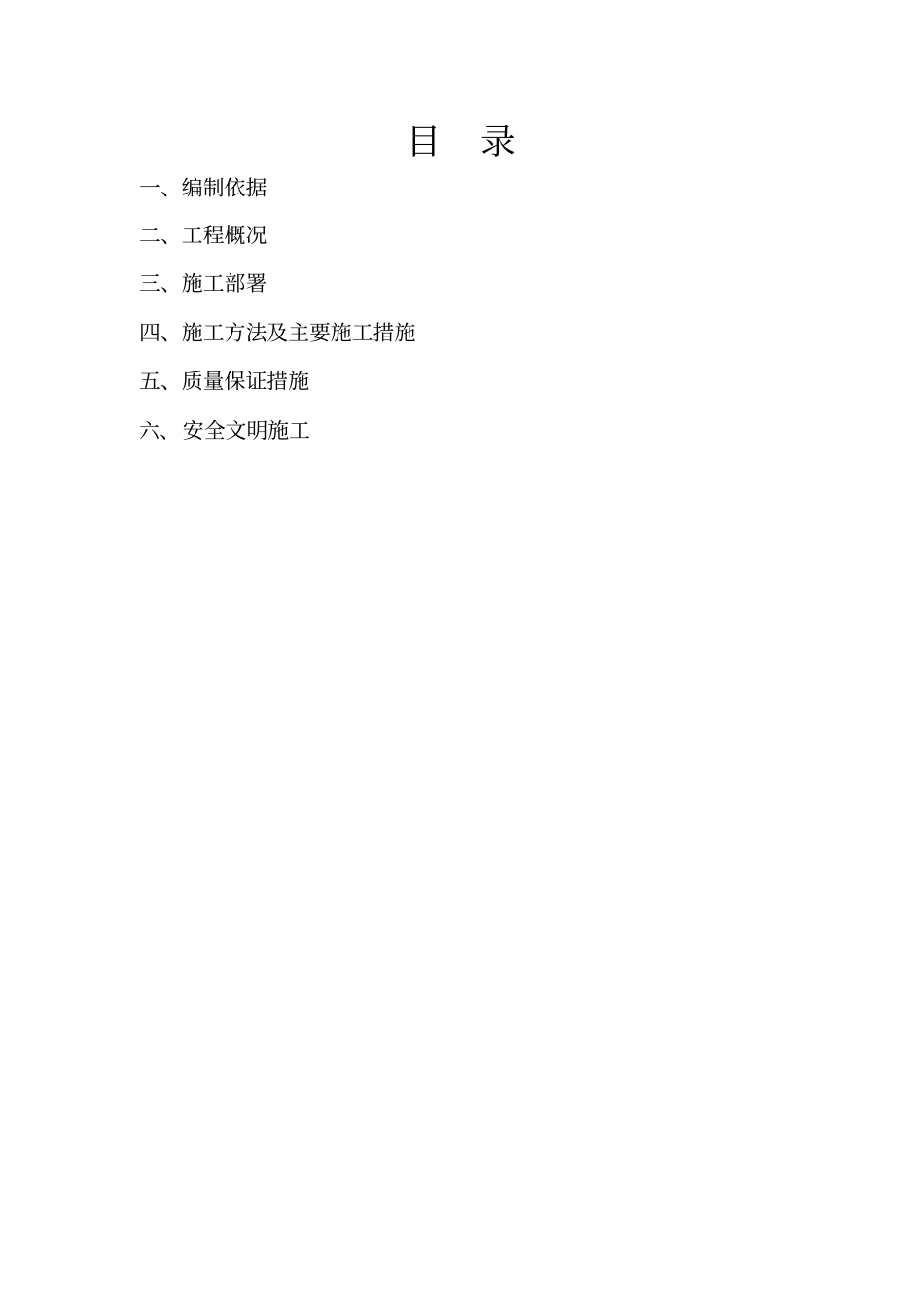

碛口——白文煤层气管道项目黄白塔至城庄镇施工组织设计编制：审核：审批：中色十二冶金建设有限公司二 0 一三年十月目录一、编制依据二、工程概况三、施工部署四、施工方法及主要施工措施五、质量保证措施六、安全文明施工第一章编制依据1.1 编制依据黄白塔至城庄镇工程施工总承包合同；黄白塔至城庄镇工程投标文件；黄白塔至城庄镇工程设计施工图纸（项目号：SCHD-DD13086-4）；公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》、《工艺标准》等企业标准。1.2 本工程采用的技术规范标准《油气输送管道穿越工程施工规范》 GB50424 -2007 《输油（气）埋地钢质管道抗震设计规范》 SY/T0450－97 《长距离输油输气管道测量范围》 SY/T0053－93 《石油天然气工业输送钢管交货技术条件》 GB9711.1－97 《石油天然气钢质管道对接焊缝射线照相及质量分级》 SY/T4056－93 《石油天然气建设工程施工质量验收规范输油输气管道线路 SY4208-2008《石油天然气钢质管道对接焊超声波及质量分级》 SY/T4056－93 《钢质管道穿越铁路和公路推荐作法》 SY/T0325-2001 《辐射交联聚乙烯热收缩带（套） 》 SY/T4054-2003 《管道干线标记设置技术规定》 SY/T6064-2011 《金属熔化焊焊接接头射线照相》 GB/T3323-2005 《石油天然气工业管线输送用钢管》 GB/T9711-2011 《石油天然气钢质管道无损检测》 SY/T4109-2005 《顶进施工法用钢筋混凝土排水管》 JC/T640-1996 《石油工程建设基本术语》 SYJ4039－89 《钢制管道外腐蚀控制规范》 GB/T21447-2008 《钢质管道内腐蚀控制规范》 GB/T23258-2009 《埋地钢质管道聚乙烯防腐层》 GB/T23257-2009 《管道防腐层补口绝缘密封性试验方法标准》 SY/T0074-93 《油气输送用钢质弯管》 SY/T 5257-2004 《钢质对焊管件》 SY/T0510－1998 《钢制管道焊接及验收》 SY/T4103-2006 《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-1988 《钢质管道液体环氧涂料内防腐层技术标准》 SY/T0457-2010 《石油建设工程质量检验评定标准管道穿越工程》 SY/T4104-95 《油气长输管道工程施工及验收规范》 GB50369-2006 《油气管道并行敷设设计规定》 CDP-G-OGP-PL-001-2010-1 第二章工程概况2.1 线路概况本项目输气管线起点为山西临县国新燃气有限公司黄白塔分输门站，终点为临县城庄镇， 线路长约 6.0Km，主要气源为临县中石油樊家沟煤层气，临县中...
