煤层通风上山与水平煤层回风平巷贯通专业技术方案

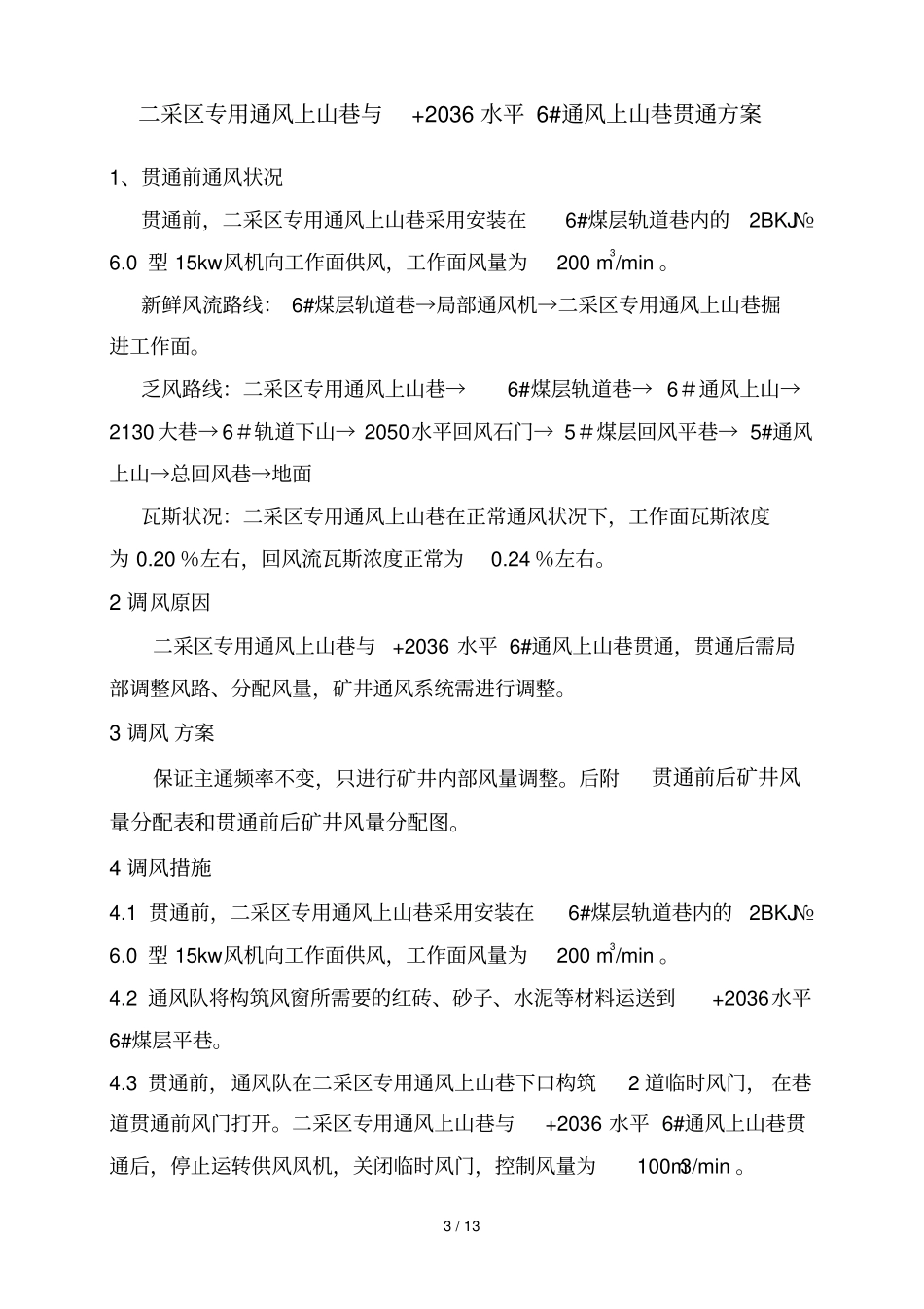

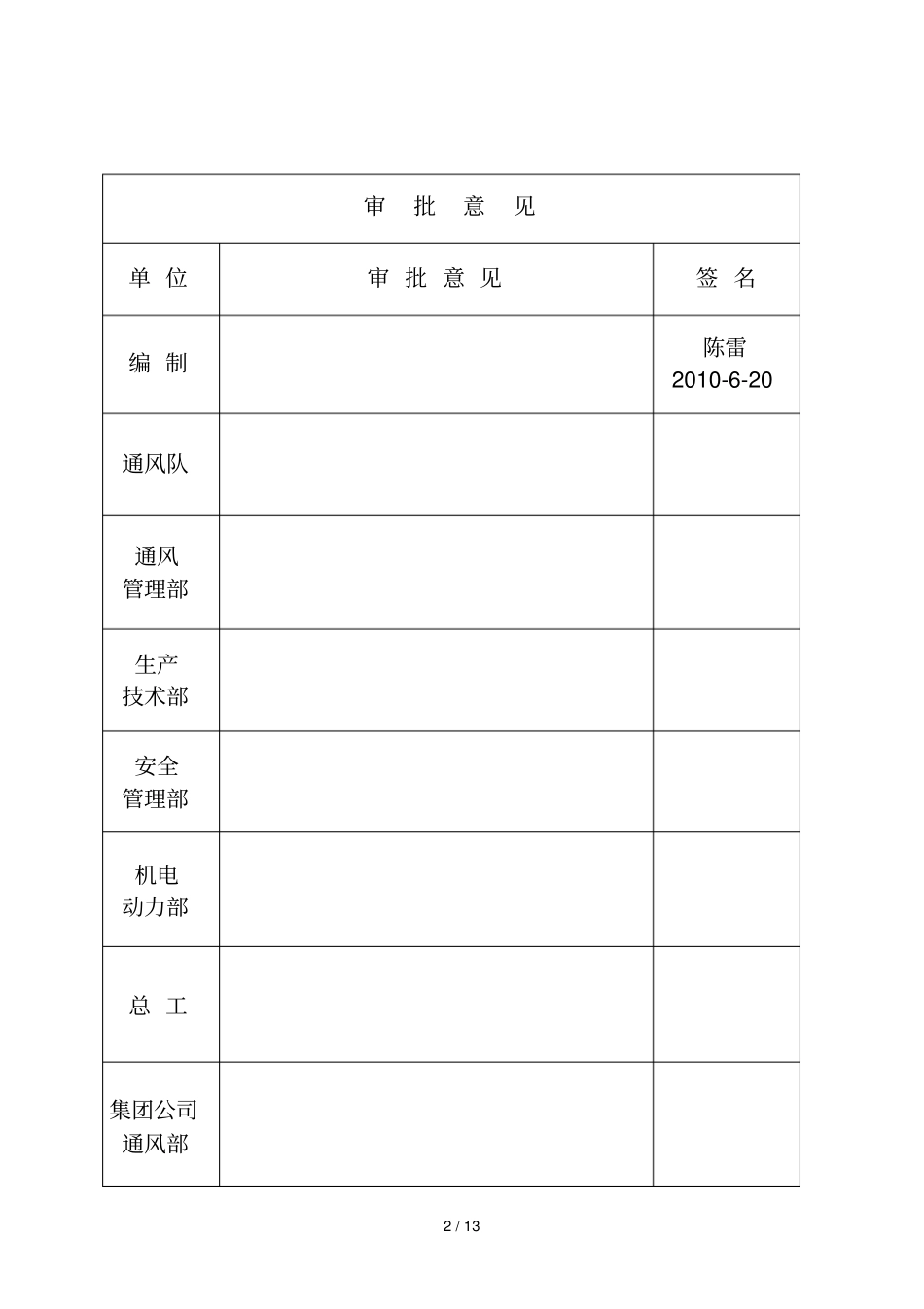

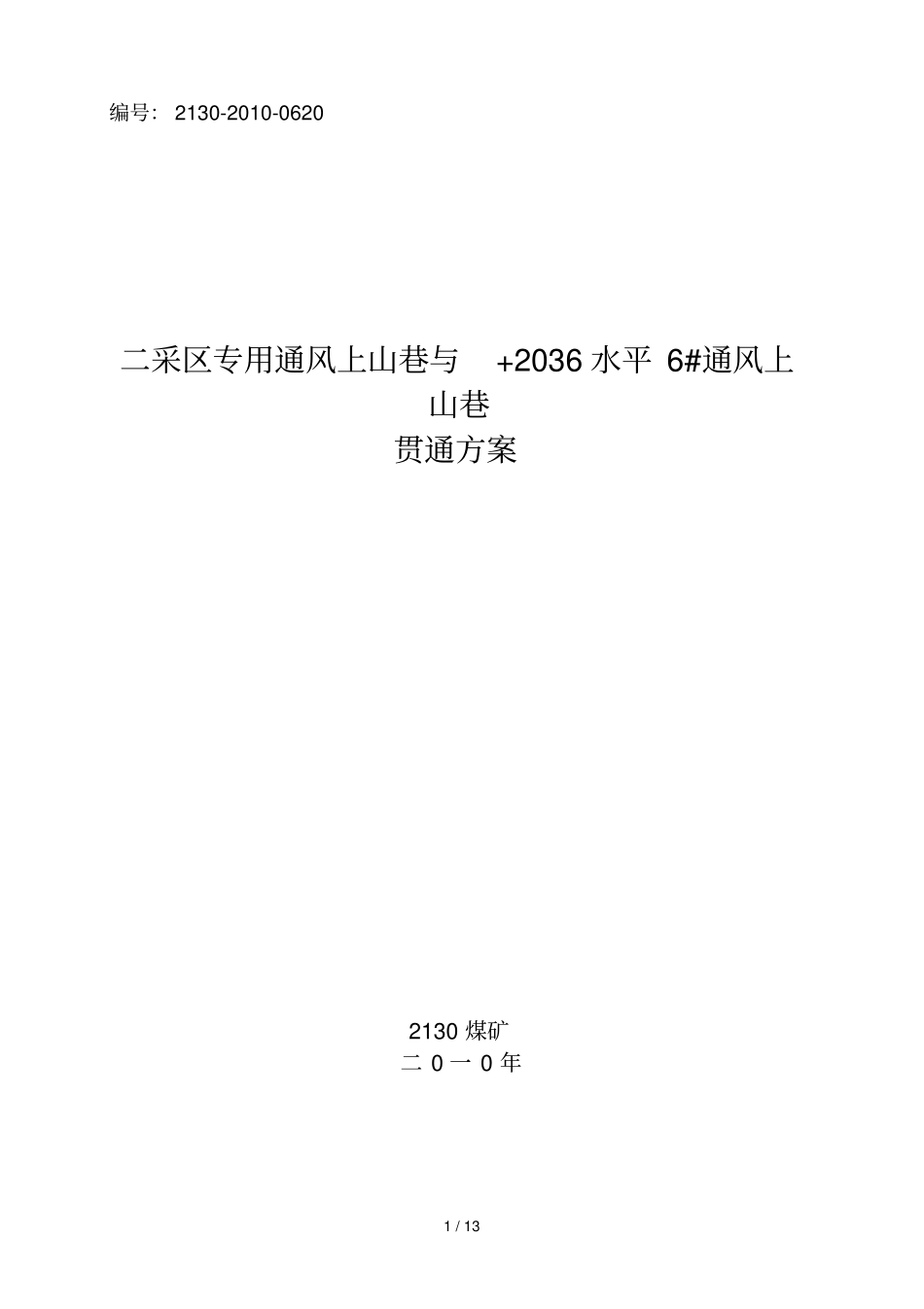

1 / 13 编号： 2130-2010-0620 二采区专用通风上山巷与+2036 水平 6#通风上山巷贯通方案2130 煤矿二 0 一 0 年2 / 13 审批意见单 位审 批 意 见签 名编 制陈雷2010-6-20 通风队通风管理部生产技术部安全管理部机电动力部总 工集团公司通风部3 / 13 二采区专用通风上山巷与+2036 水平 6#通风上山巷贯通方案1、贯通前通风状况贯通前，二采区专用通风上山巷采用安装在6#煤层轨道巷内的2BKJ№6.0 型 15kw风机向工作面供风，工作面风量为200 m3/min 。新鲜风流路线： 6#煤层轨道巷→局部通风机→二采区专用通风上山巷掘进工作面。乏风路线：二采区专用通风上山巷→6#煤层轨道巷→ 6＃通风上山→2130 大巷→ 6＃轨道下山→ 2050水平回风石门→ 5＃煤层回风平巷→ 5#通风上山→总回风巷→地面瓦斯状况：二采区专用通风上山巷在正常通风状况下，工作面瓦斯浓度为 0.20 ％左右，回风流瓦斯浓度正常为0.24 ％左右。2 调风原因二采区专用通风上山巷与+2036 水平 6#通风上山巷贯通，贯通后需局部调整风路、分配风量，矿井通风系统需进行调整。3 调风 方案保证主通频率不变，只进行矿井内部风量调整。后附贯通前后矿井风量分配表和贯通前后矿井风量分配图。4 调风措施4.1 贯通前，二采区专用通风上山巷采用安装在6#煤层轨道巷内的2BKJ№6.0 型 15kw风机向工作面供风，工作面风量为200 m3/min 。4.2 通风队将构筑风窗所需要的红砖、砂子、水泥等材料运送到+2036水平6#煤层平巷。4.3 贯通前，通风队在二采区专用通风上山巷下口构筑2 道临时风门， 在巷道贯通前风门打开。二采区专用通风上山巷与+2036 水平 6#通风上山巷贯通后，停止运转供风风机，关闭临时风门，控制风量为100m3/min 。4 / 13 4.4 通风队回收二采区专用通风上山巷的风筒，同时在掘进队将二采区专用通风上山巷上口巷道施工完毕之后，通风队安排人员在此设置1 道风窗，控制风量为100m3/min 。风窗墙体采用红砖砌筑，厚0.5m，巷道周边掏槽0.5m。4.5 检查维修矿井各个地点的调节风窗、风门等通风设施， 矿井各进风井进风量不作调整。4.6 调整井巷各个地点的调节风窗、风门等通风设施， 使矿井各用风地点满足要求。4.7 监控值班员在调风过程中， 注意观察 CH4 、CO2传感器变化情况； 发现异常，立即向总值班领导汇报。5 施工要求与注意事项：5.1 临时风门施工要求：5.1.1 风门位置必须选择在巷道支护完好、无片帮、无冒...
