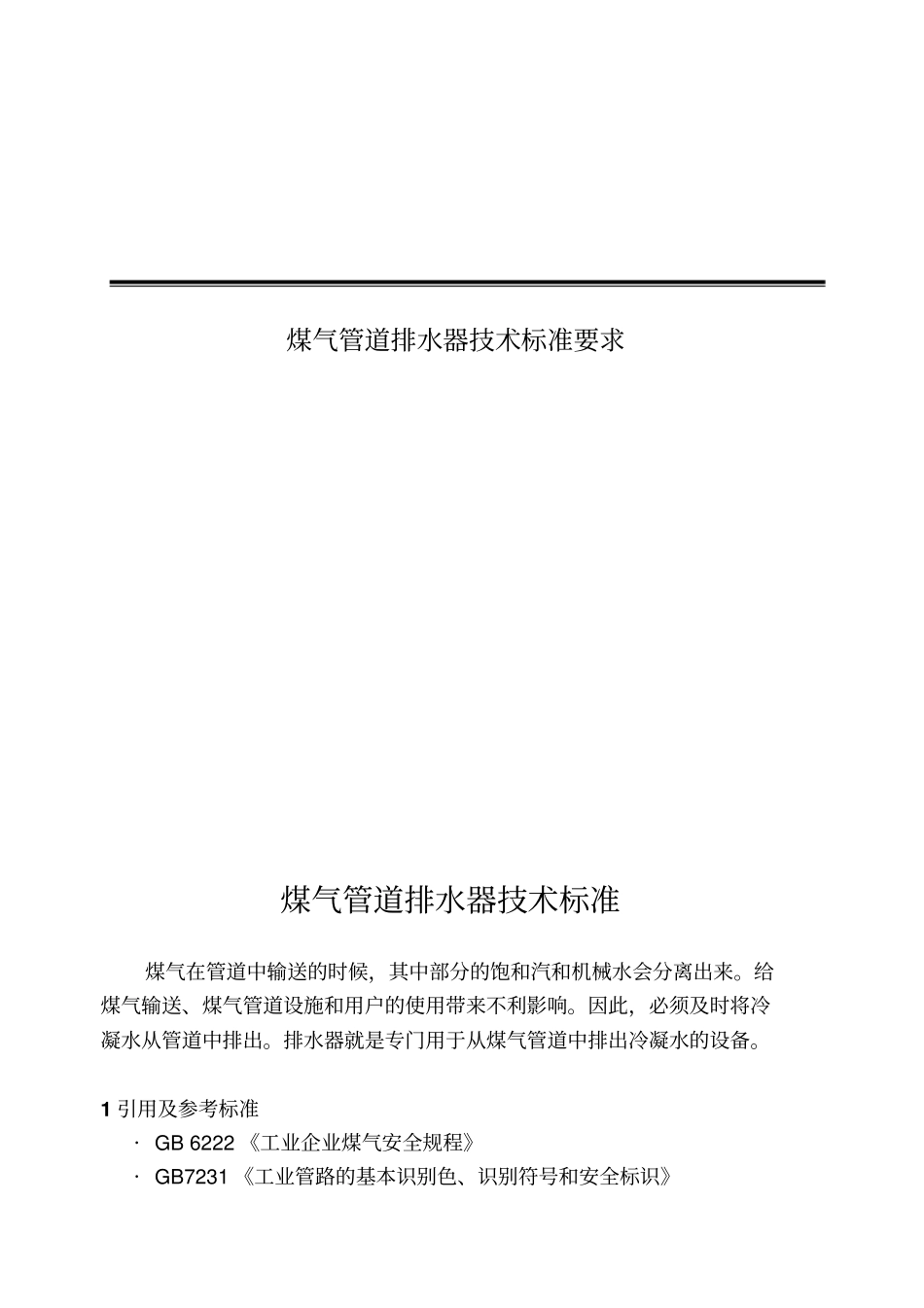

煤气管道排水器技术行业标准要求

煤气管道排水器技术标准要求煤气管道排水器技术标准煤气在管道中输送的时候，其中部分的饱和汽和机械水会分离出来。给煤气输送、煤气管道设施和用户的使用带来不利影响。因此，必须及时将冷凝水从管道中排出。排水器就是专门用于从煤气管道中排出冷凝水的设备。1 引用及参考标准· GB 6222 《工业企业煤气安全规程》· GB7231 《工业管路的基本识别色、识别符号和安全标识》· GB/T 3274 《碳素结构钢和低合金结构钢热轧厚钢板和带钢》· GB/T 709 《热轧钢板和带钢的尺寸、外形、重量及允许偏差》· GB 8163 《输送流体用无缝钢管》· GB/T 4237 《不锈钢热轧钢板》· GB/T 14976 《流体输送用不锈钢无缝钢管》· GB 985 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》· GB 150 《钢制压力容器》· JG/ZQ 4000.3 《焊接件通用技术条件》· GB2556 《一般用途管法兰密封面型式和尺寸》2 排水器的性能要求（1）能够实现连续排水。（2）能有效防止煤气泄漏。（3）具有良好的耐击穿性能。（4）具有一定的保安释压能力。（5）便于清理进入排水器的灰渣、油泥。（6）故障率低，可靠性高。（7）操作简便，维护工作量小。（8）结构简单，没有活动零部件。（9）便于对排水器运行状况进行观察和监视。（10）制造、运行和维护成本低。（11）便于收集、处理污水和污泥，无能源消耗，节能环保性能好。3 排水器的选用排水器的选择应满足使用性能要求。3.1 立式水封排水器普通立式水封排水器的示意图见图2。· 优先选用排水口无煤气泄漏的安全型水封排水器。· 厂房内、距离厂房和有人工作的建筑物、重要道路和人员频繁活动区域 20 m 以内必须使用安全水封排水器。1 检验阀3 连接管4 补水孔除此外需在低压室安装水位计，便于观察脱水器内水位缺失。3.2 主要参数的选择3.2.1 直排式排水器储水筒的容积不小于每日可能的最大排水量的2 倍；并且不小于 40 L。3.2.2 水封式排水器的击穿压力P· P＞ PJ＋ 500 mm 水柱·对于重要的排水器P＞ PJ＋ 800 mm水柱上式中的 PJ 为煤气主管的计算压力，公司煤气主管网设计压力为25Kpa（约 2500mm）。3.2.3 排水器与煤气管道之间的连接管水封式排水器的连接管· 煤气中焦油含量较少的煤气主管小于 800mm，连接管内径为80mm。煤气主管大于等于800mm，小于 2000mm，连接管内径为100mm。煤气主管大于等于2000mm，连接管内径为125mm。· 对于有大排水...
