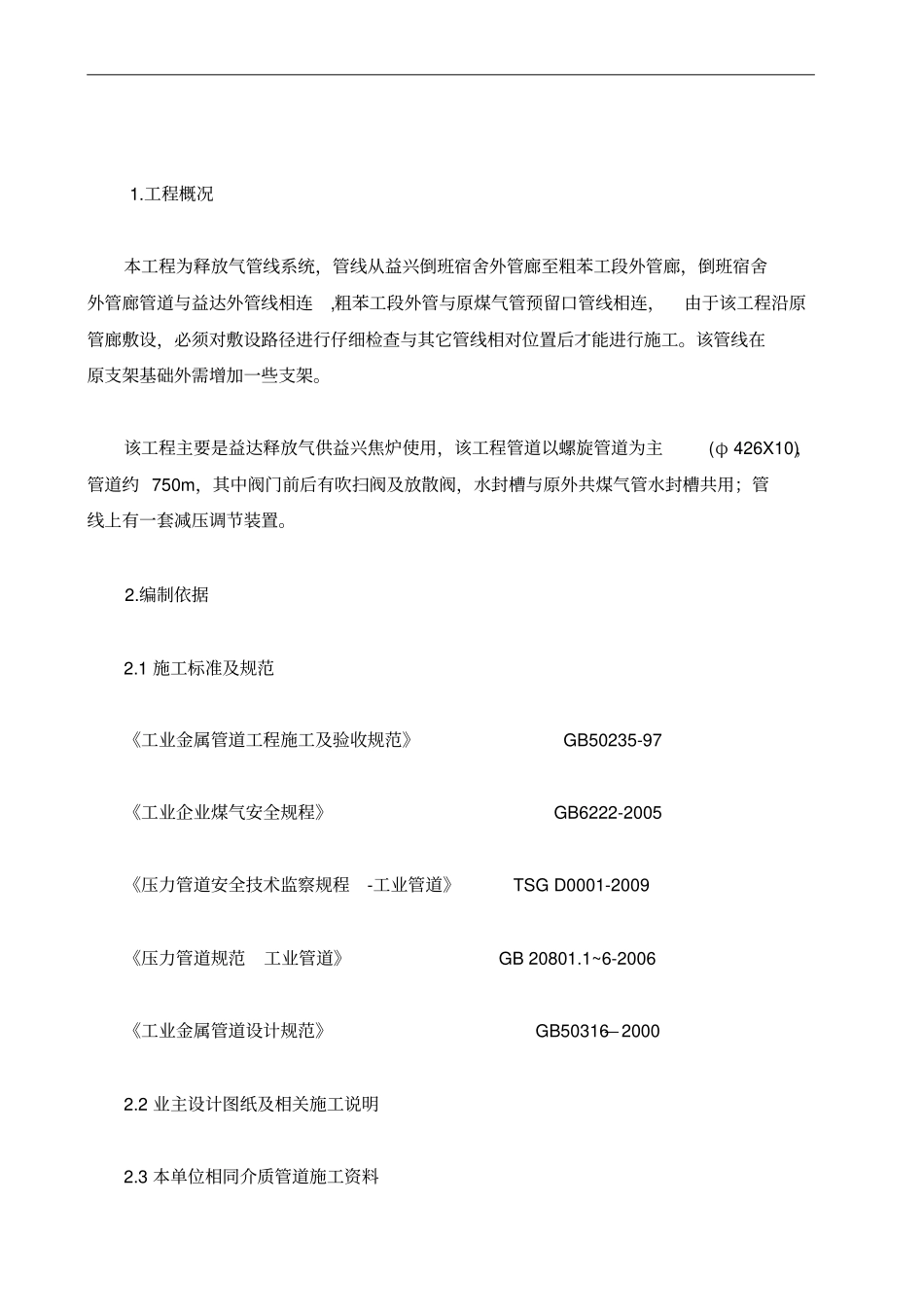

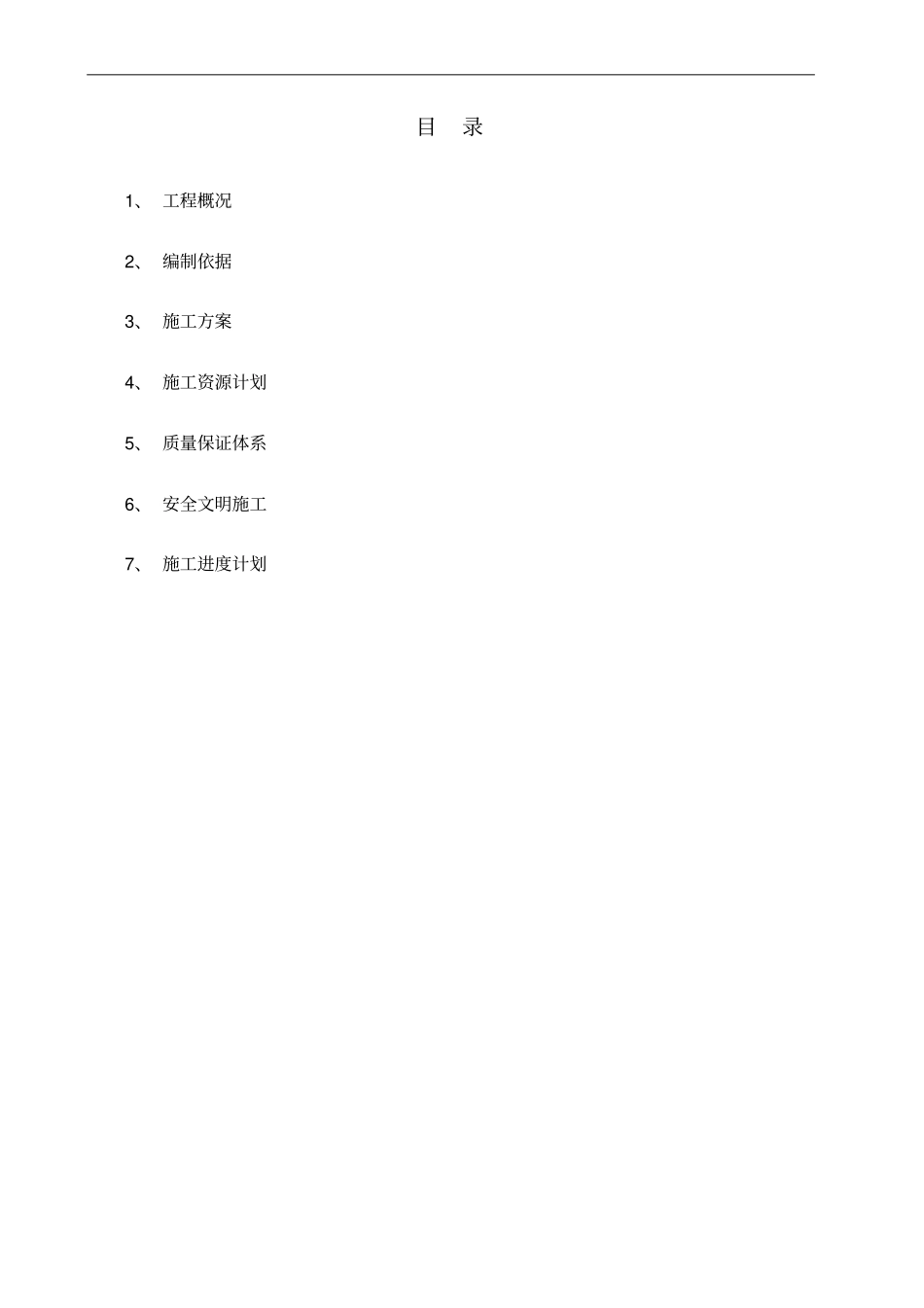

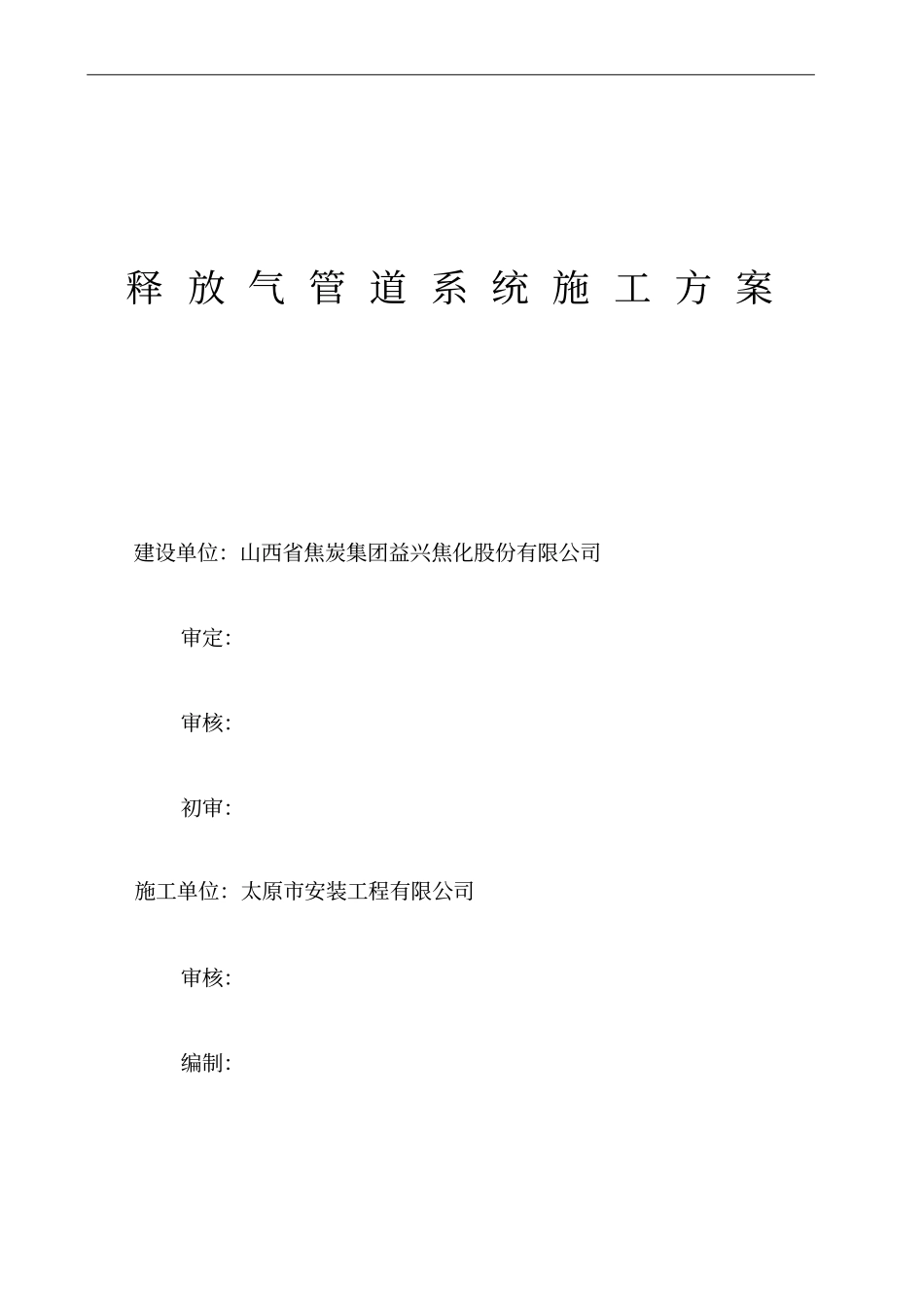

释 放 气 管 道 系 统 施 工 方 案建设单位：山西省焦炭集团益兴焦化股份有限公司审定：审核：初审：施工单位：太原市安装工程有限公司审核：编制：目录1、 工程概况2、 编制依据3、 施工方案4、 施工资源计划5、 质量保证体系6、 安全文明施工7、 施工进度计划 1.工程概况本工程为释放气管线系统，管线从益兴倒班宿舍外管廊至粗苯工段外管廊，倒班宿舍外管廊管道与益达外管线相连,粗苯工段外管与原煤气管预留口管线相连，由于该工程沿原管廊敷设，必须对敷设路径进行仔细检查与其它管线相对位置后才能进行施工。该管线在原支架基础外需增加一些支架。该工程主要是益达释放气供益兴焦炉使用，该工程管道以螺旋管道为主(φ 426X10)，管道约 750m，其中阀门前后有吹扫阀及放散阀，水封槽与原外共煤气管水封槽共用；管线上有一套减压调节装置。2.编制依据2.1 施工标准及规范《工业金属管道工程施工及验收规范》GB50235-97 《工业企业煤气安全规程》GB6222-2005 《压力管道安全技术监察规程-工业管道》TSG D0001-2009 《压力管道规范工业管道》GB 20801.1~6-2006 《工业金属管道设计规范》GB50316—2000 2.2 业主设计图纸及相关施工说明2.3 本单位相同介质管道施工资料3.施工准备3.1 施工技术准备工程施工前技术人员要熟悉图纸及相关施工标准及规范，并给合现场情况作好施工平面布置，包括施工电源布置、施工机具的数量，结合业主或合同工期要求作出施工人员数量及进场时间计划，施工人员进场前，根据图纸提出材料、设备计划及进场先后顺序。施工作业人员进场后作好技术交底。3.1 施工物资准备工程施工前要做好物资的准备工作，根据施工技术人员的材料清单及到进场时间，物资人员按此要求积极组织材料，若相关材料不能按时间组织到位，需提前一个星期告诉相关施工人员，提前作好施工安排，避免造成窝工。材料到场后，根据施工布置堆放在相关位置，避免重复倒运。不同规格金茶的管道最好不要混放，尤其是不同材质的管道不得混放，并在存放时做好相关标识。4、施工方案4.1 施工工艺管道主要施工工艺4.2 管道通用安装方案4.2.1 管道安装前准备工作4.2.1.1、与管道有关的基础与支架已经安装完，并经检查符合管道安装条件4.2.1.2、在管道安装前的有关工序已经完，如管件、管托及支架的制作，防腐4.2.1.3、管材、管件已按要求进场，有合格证明书，并已报验且管子、管件及阀门安装前必须严格检查。1、管件检验a)管件表面无...
