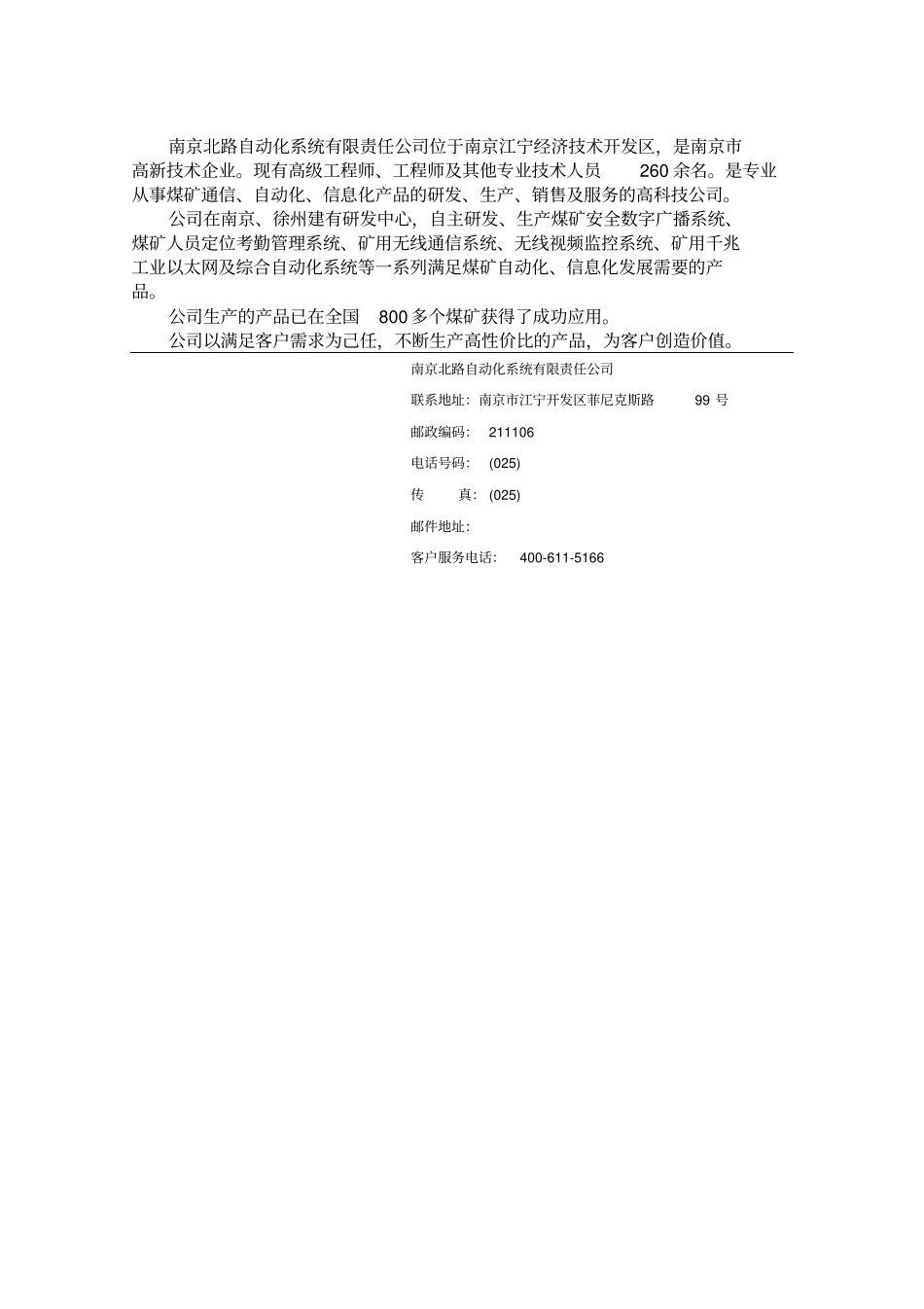

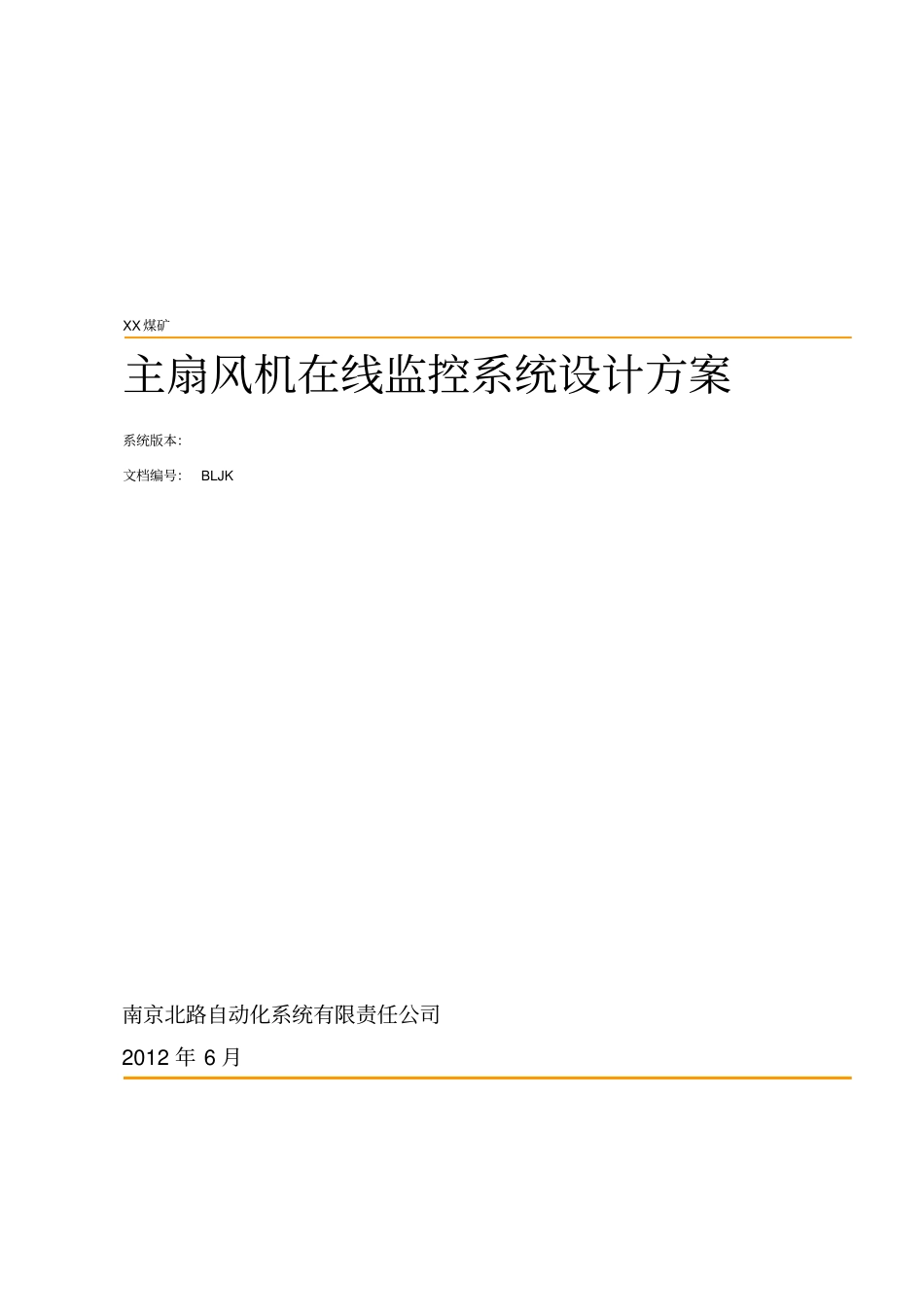

XX 煤矿主扇风机在线监控系统设计方案系统版本:文档编号: BLJK南京北路自动化系统有限责任公司2012 年 6 月南京北路自动化系统有限责任公司位于南京江宁经济技术开发区,是南京市高新技术企业。现有高级工程师、工程师及其他专业技术人员260 余名。是专业从事煤矿通信、自动化、信息化产品的研发、生产、销售及服务的高科技公司。公司在南京、徐州建有研发中心,自主研发、生产煤矿安全数字广播系统、煤矿人员定位考勤管理系统、矿用无线通信系统、无线视频监控系统、矿用千兆工业以太网及综合自动化系统等一系列满足煤矿自动化、信息化发展需要的产品。公司生产的产品已在全国800 多个煤矿获得了成功应用。公司以满足客户需求为己任,不断生产高性价比的产品,为客户创造价值。南京北路自动化系统有限责任公司联系地址:南京市江宁开发区菲尼克斯路99 号邮政编码: 211106电话号码: (025)传真: (025)邮件地址:客户服务电话:400-611-5166目录1概述风井主扇风机是全矿生产中的特大型重要负荷关键设备,它的正常运行是矿井得以连续安全生产的最根本保证。主扇风机在线监控系统由PLC、工控机监控站、以太网交换机以及若干压力、温度、振动传感器等组成。采用工控界成熟的PLC加上位机组态监控模式,构成互备的风机控制系统,采用以太网传输平台,任一监控站可以同时监控两台风机的运行状态。同时利用传感器检测、信号处理、计算机技术和风机的有关技术,对风压、风速、主通风机运行状态、正反转状态、电机定子温度、轴承温度等通风机性能参数进行实时在线监测。主扇风机在线监控系统能够在生产过程中随时掌握通风系统运行状态,改变传统的设备管理方式,提高了通风设备的自动化管理水平,有力地保证了通风机设备的经济、可靠运行,为设备的管理和维修提供了可靠的科学依据。2系统设计依据《煤矿安全规程》《煤矿设计规范》GB50215-2005《爆炸性环境用防爆电气设备通用要求》GB 《爆炸性环境用防爆电气设备》《矿用一般型电气设备》GB/T 12173-2008《煤矿通信、检测、控制用电工电子产品通用技术要求》MT 209-1990《通用用电设备配电设计规范》GB 50055-1993《矿山电力设计规范》GB 50070-2009《职业安全健康管理体系指导意见和职业安全健康管理体系审核规范》工业标准及国际商务建筑布线标准《电气装置安装工程施工及验收规范》 GB 50254 ~GB 50255-1996《工业安装工程质量检验评定统一标准》GB 50252-20103系统设计原则系...
