煤矿离心水泵选型

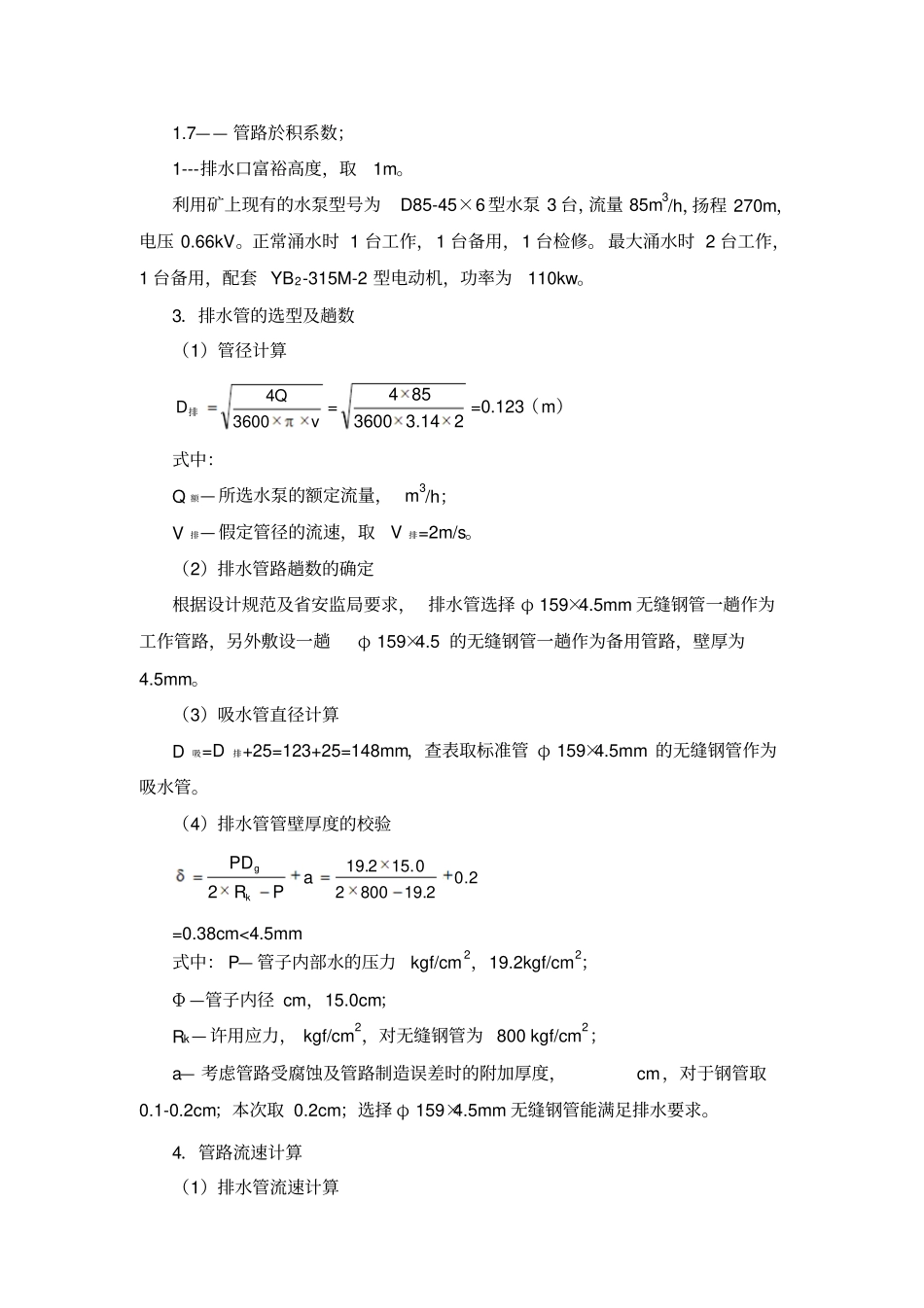

第三节排水设备该矿为斜井开拓， 采用一级排水， 在副斜井底部 +842m 标高布置主副水仓并建立水泵房集中排水，在二采区各上山，各运输巷，各回风巷边缘布置排水沟，二采区涌水沿各排水沟自流至一采区主，副水仓。井下所有涌水从+842 主，副水仓沿管子道，副斜井直接排至设在地面的井下水处理站。一、设计依据1．根据贵州省核工业地质局提供的《贵州省遵义县习水镇富星煤矿矿区水文地质调查报告》的资料，两个采区涌水量相加得正常涌水量：Q 正＝32.9m3/h，最大涌水量： Q 大＝82.12m3/h。考虑到井下消防洒水等因素，设备选型按正常涌水量 Q 正＝37.9m3/h，最大涌水量： Q 大＝87.12m3/h。2．排水高度为 182m，从 +842m 排到 +1024m。二、选型计算1．正常和最大涌水量时，工作水泵的最小排水能力①正常涌水时期所需水泵最小排水能力QBQB＝24Qr/20＝1.2Q＝1.2 ×37.9＝45.48（m3/h）式中： Qr— 矿井正常涌水量， 37.9m3/h。②最大涌水时期所需水泵最小排水能力QBmQBm＝24Qrm/20＝1.2Qrm＝1.2 ×87.12＝104.54（m3/h）式中：Qrm— 矿井最大涌水量， 87.12m3/h。2．计算水泵所需扬程HB＝Hp+H吸+1.7hw＋1＝182+5+1.7×23.9＋1 ＝228.6(m) 式中： Hp—— 排水高度， 182m H 吸—— 吸水高度， 5m；hw—— 吸、排水管管路损失扬程，经计算hw=23.9m；1.7—— 管路於积系数；1---排水口富裕高度，取1m。利用矿上现有的水泵型号为D85-45×6 型水泵 3 台，流量 85m3/h，扬程 270m，电压 0.66kV。正常涌水时 1 台工作，1 台备用，1 台检修。 最大涌水时 2 台工作，1 台备用，配套 YB2-315M-2 型电动机，功率为110kw。3．排水管的选型及趟数（1）管径计算vQD36004排=214.33600854=0.123（m）式中：Q 额— 所选水泵的额定流量， m3/h；V 排— 假定管径的流速，取V 排=2m/s。（2）排水管路趟数的确定根据设计规范及省安监局要求， 排水管选择 φ 159×4.5mm 无缝钢管一趟作为工作管路，另外敷设一趟φ 159×4.5 的无缝钢管一趟作为备用管路，壁厚为4.5mm。（3）吸水管直径计算D吸=D排+25=123+25=148mm，查表取标准管 φ 159×4.5mm 的无缝钢管作为吸水管。（4）排水管管壁厚度的校验aPRPDkg22.02.1980020.152.19=0.38cm<4.5mm 式中： P— 管子内部水的压力kgf/cm2，19.2kgf/cm2；Φ —管子内径 cm，15.0cm；Rk— 许用应力， kgf/cm2，对无缝钢管为 800 kgf/cm2；a— 考虑管路受腐蚀...
