煤矿采区供电设计

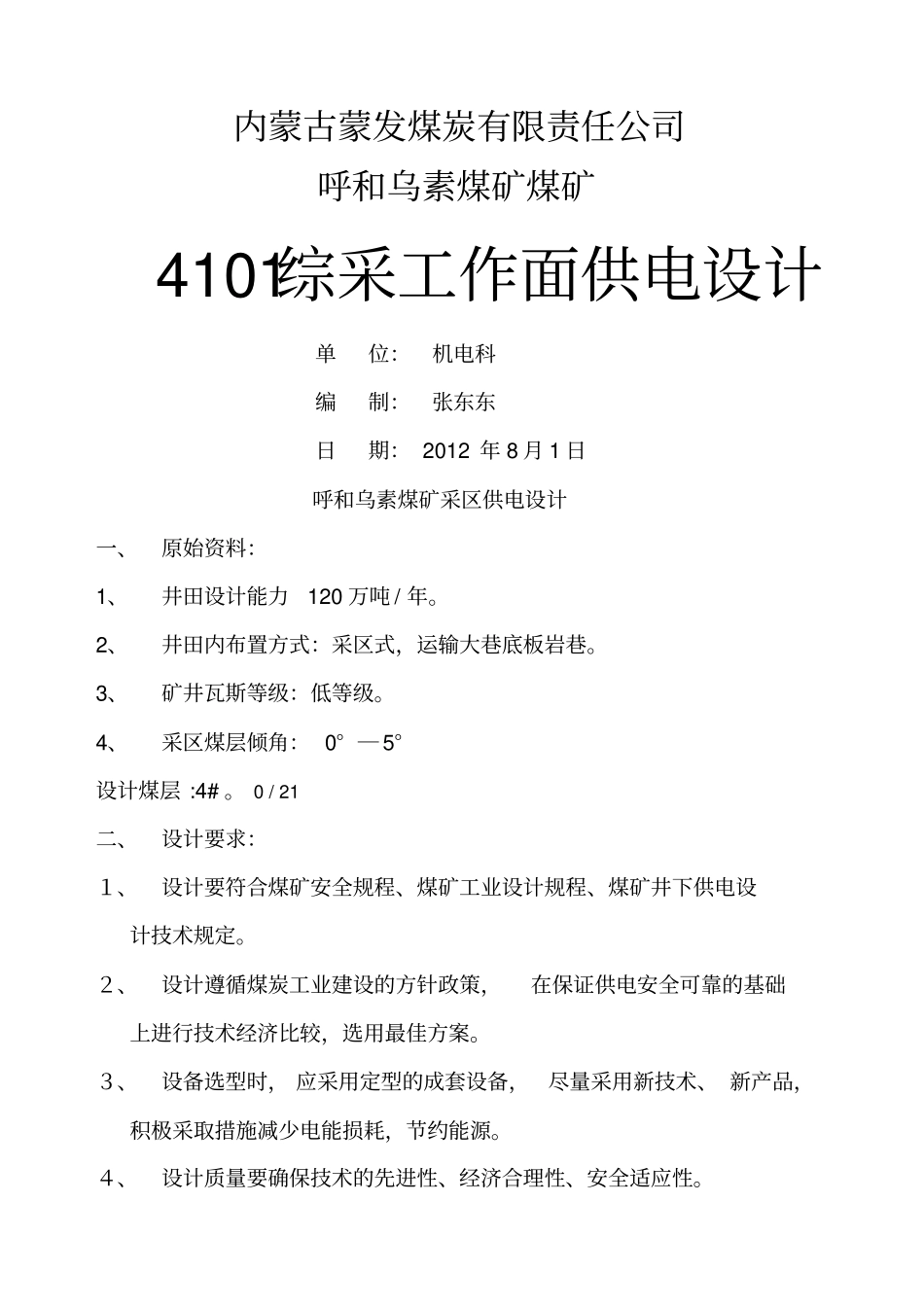

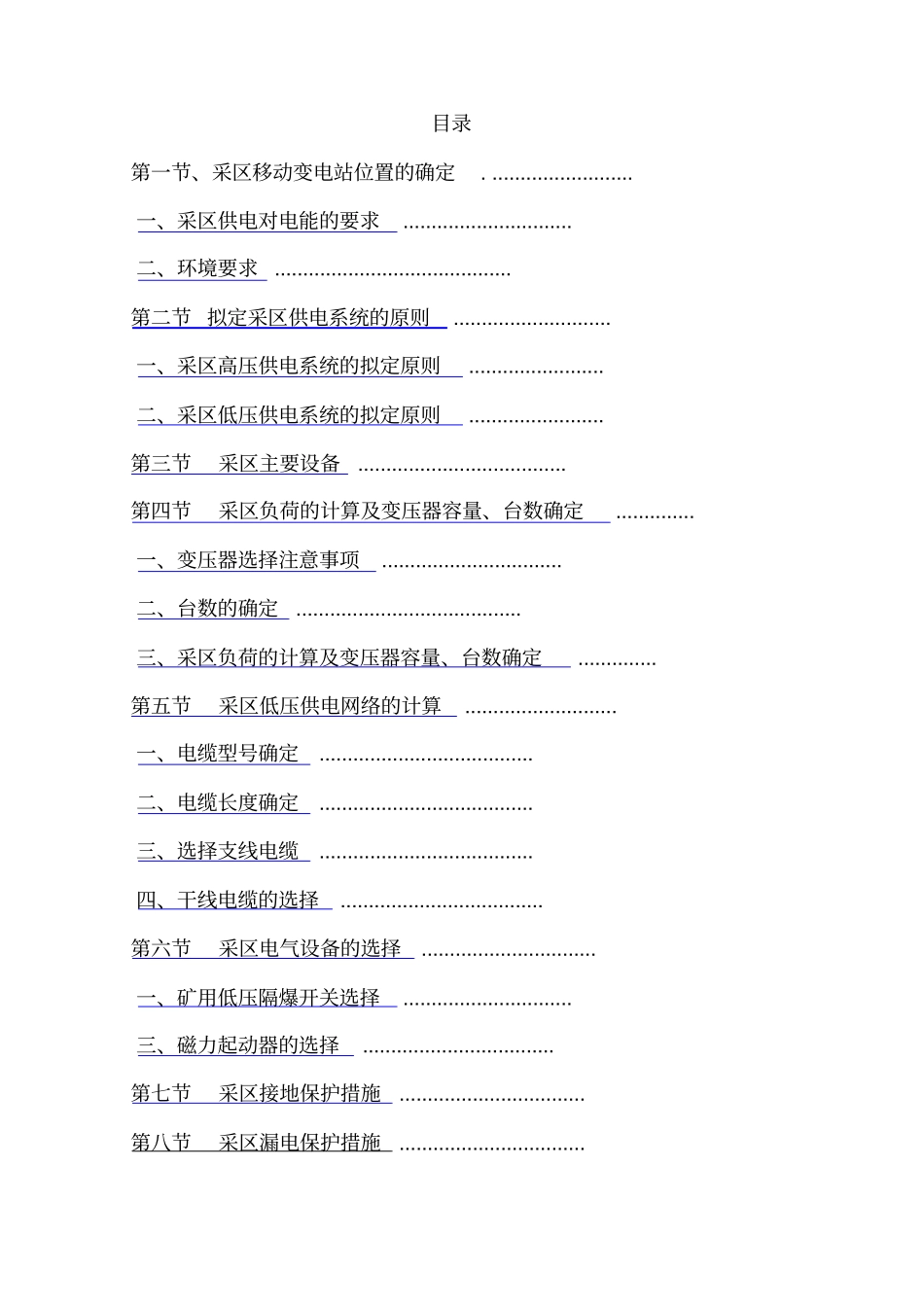

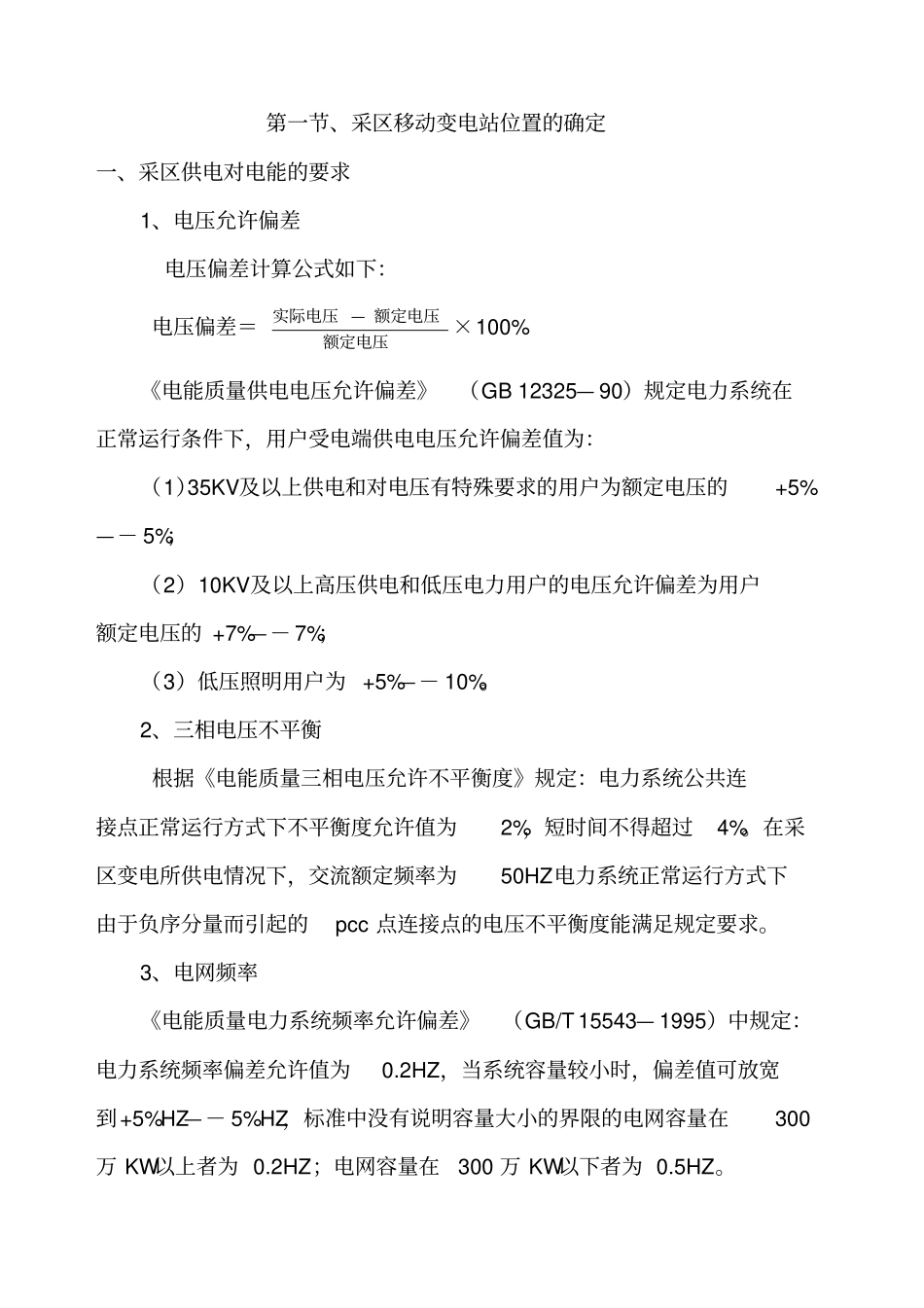

内蒙古蒙发煤炭有限责任公司呼和乌素煤矿煤矿4101综采工作面供电设计单位：机电科编制：张东东日期： 2012 年 8 月 1 日呼和乌素煤矿采区供电设计一、原始资料：1、井田设计能力120 万吨 / 年。2、井田内布置方式：采区式，运输大巷底板岩巷。3、矿井瓦斯等级：低等级。4、采区煤层倾角： 0° ─ 5°设计煤层 :4# 。 0 / 21 二、设计要求：１、设计要符合煤矿安全规程、煤矿工业设计规程、煤矿井下供电设计技术规定。２、设计遵循煤炭工业建设的方针政策，在保证供电安全可靠的基础上进行技术经济比较，选用最佳方案。３、设备选型时， 应采用定型的成套设备，尽量采用新技术、 新产品，积极采取措施减少电能损耗，节约能源。４、设计质量要确保技术的先进性、经济合理性、安全适应性。目录第一节、采区移动变电站位置的确定. ......................... 一、采区供电对电能的要求 .............................. 二、环境要求.......................................... 第二节 拟定采区供电系统的原则 ............................ 一、采区高压供电系统的拟定原则 ........................ 二、采区低压供电系统的拟定原则 ........................ 第三节采区主要设备..................................... 第四节采区负荷的计算及变压器容量、台数确定.............. 一、变压器选择注意事项 ................................ 二、台数的确定........................................ 三、采区负荷的计算及变压器容量、台数确定 .............. 第五节采区低压供电网络的计算 ........................... 一、电缆型号确定...................................... 二、电缆长度确定...................................... 三、选择支线电缆...................................... 四、干线电缆的选择.................................... 第六节采区电气设备的选择 ............................... 一、矿用低压隔爆开关选择 .............................. 三、磁力起动器的选择.................................. 第七节采区接地保护措施 ................................. 第八节采区漏电保护措施 ................................. 第一节、采区移动变电站位置的确定一、采区供电对电能的要求1、电压允许偏差电压偏差计算公式如下：电压偏差＝额定电压额定电压—...
