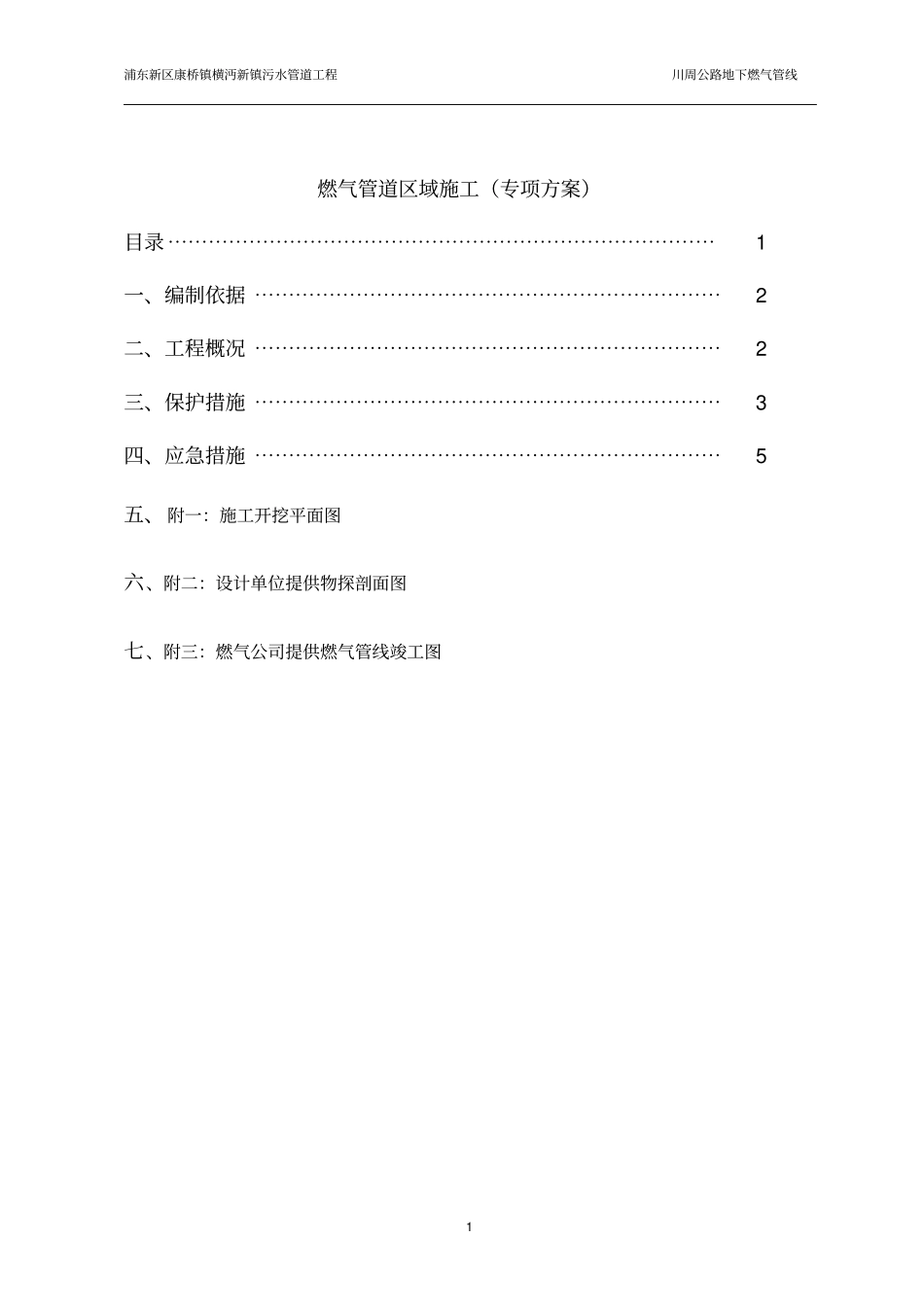

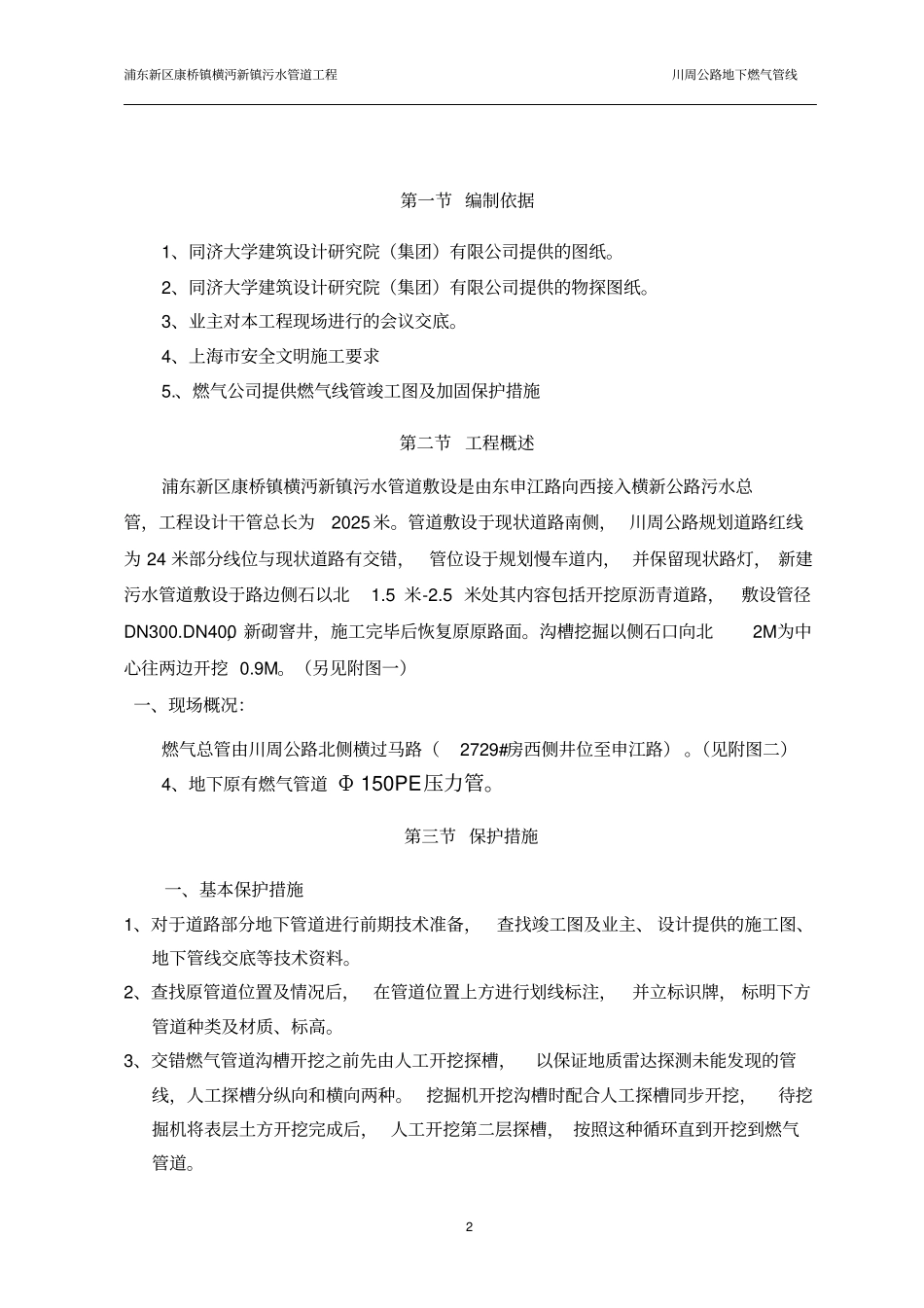

浦东新区康桥镇横沔新镇污水管道工程川周公路地下燃气管线1 燃气管道区域施工（专项方案）目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 一、编制依据 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、保护措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 四、应急措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 五、 附一：施工开挖平面图六、附二：设计单位提供物探剖面图七、附三：燃气公司提供燃气管线竣工图浦东新区康桥镇横沔新镇污水管道工程川周公路地下燃气管线2 第一节 编制依据1、同济大学建筑设计研究院（集团）有限公司提供的图纸。2、同济大学建筑设计研究院（集团）有限公司提供的物探图纸。3、业主对本工程现场进行的会议交底。4、上海市安全文明施工要求5.、燃气公司提供燃气线管竣工图及加固保护措施第二节 工程概述浦东新区康桥镇横沔新镇污水管道敷设是由东申江路向西接入横新公路污水总管，工程设计干管总长为2025 米。管道敷设于现状道路南侧， 川周公路规划道路红线为 24 米部分线位与现状道路有交错，管位设于规划慢车道内， 并保留现状路灯， 新建污水管道敷设于路边侧石以北1.5 米-2.5 米处其内容包括开挖原沥青道路，敷设管径DN300.DN400，新砌窨井，施工完毕后恢复原原路面。沟槽挖掘以侧石口向北2M为中心往两边开挖 0.9M。（另见附图一）一、现场概况：燃气总管由川周公路北侧横过马路（2729#房西侧井位至申江路） 。（见附图二）4、地下原有燃气管道 Φ 150PE压力管。第三节 保护措施一、基本保护措施1、对于道路部分地下管道进行前期技术准备，查找竣工图及业主、 设计提供的施工图、地下管线交底等技术资料。2、查找原管道位置及情况后， 在管道位置上方进行划线标注，并立标识牌， 标明下方管道种类及材质、标高。3、交错燃气管道沟槽开挖之前先由人工开挖探槽，以保证地质雷达探测未能发现的管线，人工探槽分纵向和横向两种。 挖掘机开挖沟槽时配合人工探槽同步开挖，待挖掘机将表层土方开挖完成后， 人工开挖第二层探槽， 按照这种循环直到开挖到燃气管道。浦东新区康桥镇横沔新镇污水管道工程川周公路地下燃气管线3 4、当探槽开挖出地下燃气管线后要在地面上用木桩和白灰线标示出来，并对现场施工人员作出详细的交底。5、在燃气管道区域施工前， 根据燃气管道养护要...
