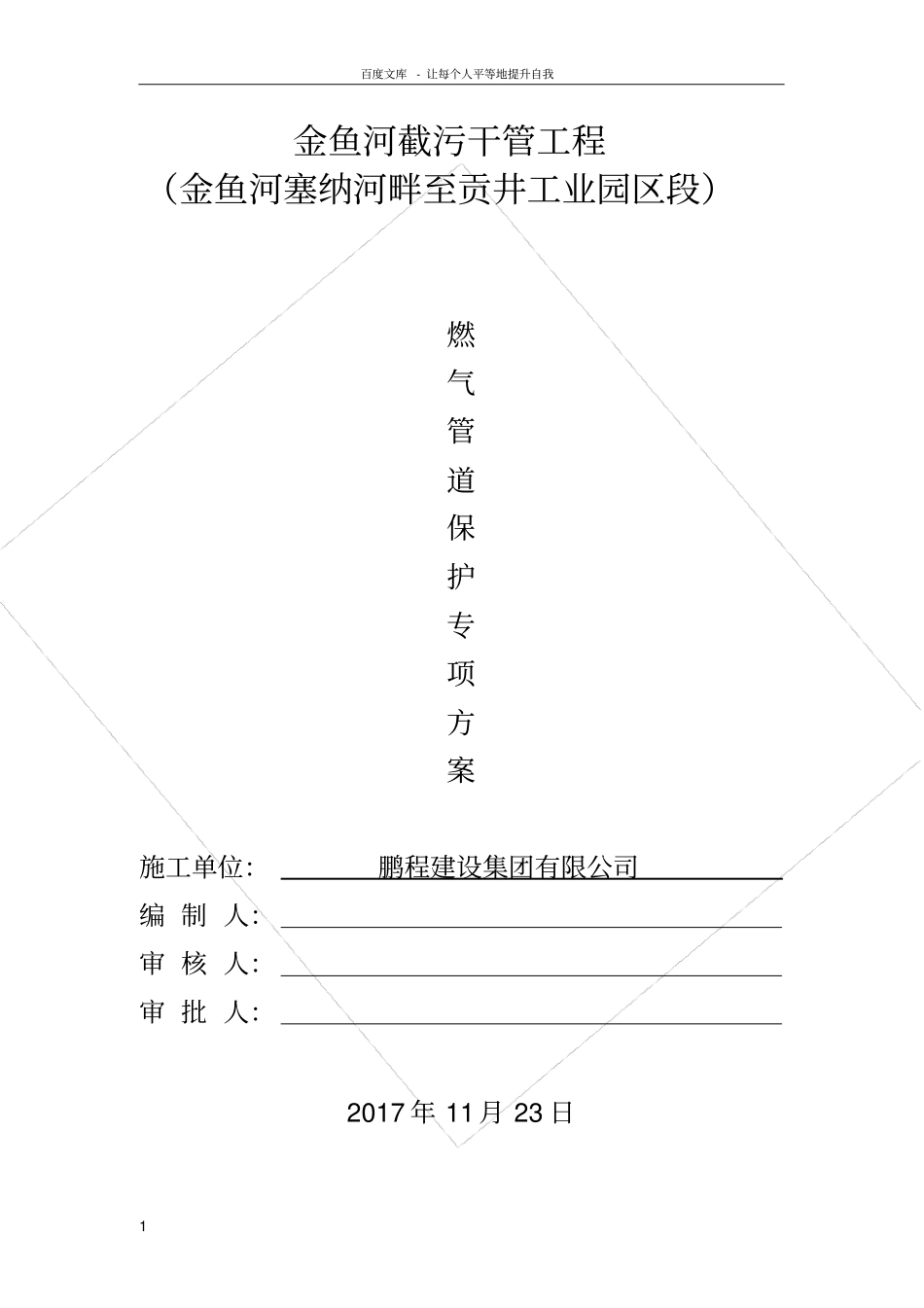

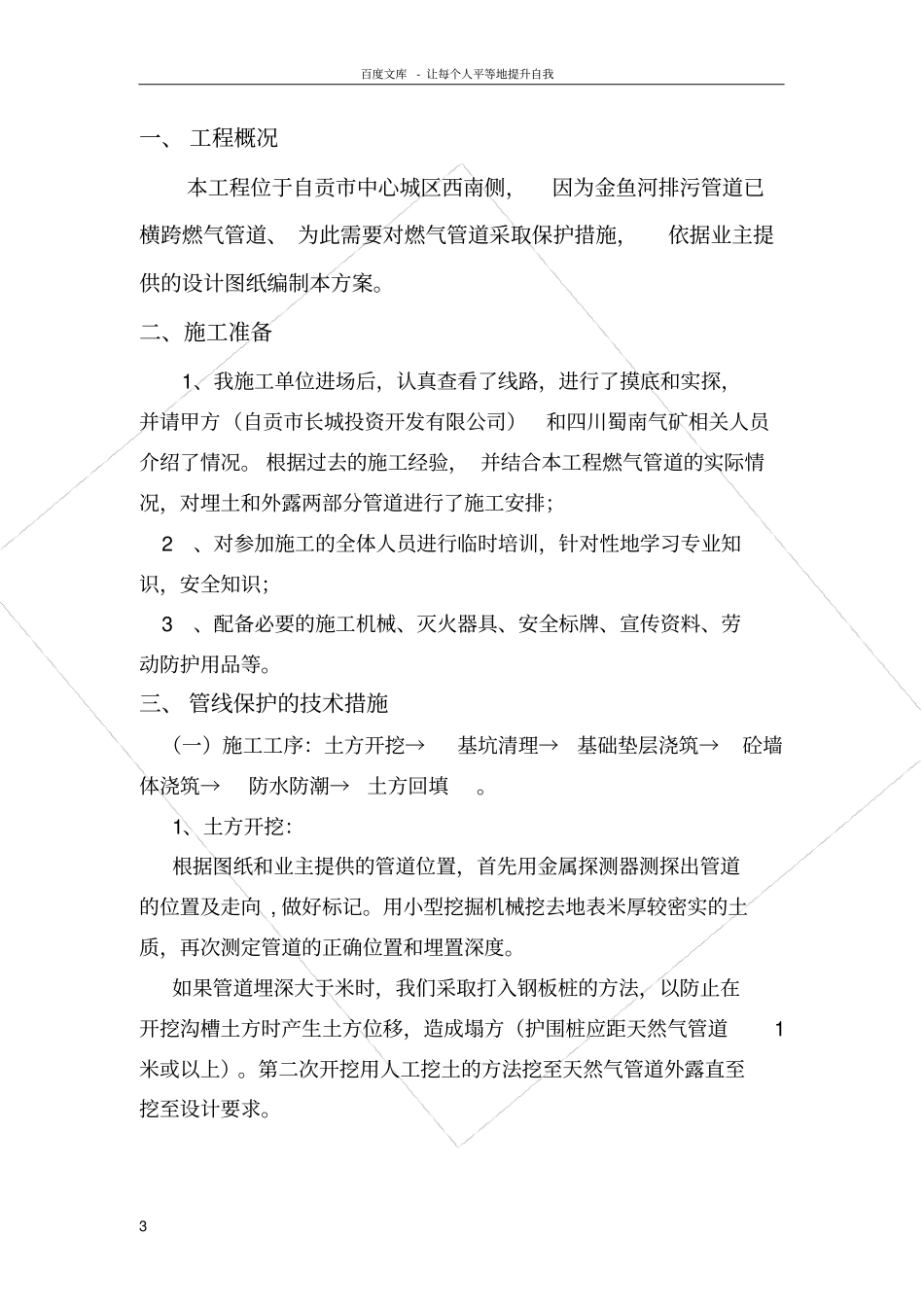

百度文库- 让每个人平等地提升自我1 金鱼河截污干管工程（金鱼河塞纳河畔至贡井工业园区段）燃气管道保护专项方案施工单位：鹏程建设集团有限公司编 制 人：审 核 人：审 批 人：2017 年 11月 23 日百度文库- 让每个人平等地提升自我2 百度文库- 让每个人平等地提升自我3 一、 工程概况本工程位于自贡市中心城区西南侧，因为金鱼河排污管道已横跨燃气管道、 为此需要对燃气管道采取保护措施，依据业主提供的设计图纸编制本方案。二、施工准备1、我施工单位进场后，认真查看了线路，进行了摸底和实探，并请甲方（自贡市长城投资开发有限公司）和四川蜀南气矿相关人员介绍了情况。 根据过去的施工经验， 并结合本工程燃气管道的实际情况，对埋土和外露两部分管道进行了施工安排； 2、对参加施工的全体人员进行临时培训，针对性地学习专业知识，安全知识； 3、配备必要的施工机械、灭火器具、安全标牌、宣传资料、劳动防护用品等。三、 管线保护的技术措施（一）施工工序：土方开挖→基坑清理→基础垫层浇筑→砼墙体浇筑→防水防潮→土方回填。1、土方开挖：根据图纸和业主提供的管道位置，首先用金属探测器测探出管道的位置及走向 , 做好标记。用小型挖掘机械挖去地表米厚较密实的土质，再次测定管道的正确位置和埋置深度。如果管道埋深大于米时，我们采取打入钢板桩的方法，以防止在开挖沟槽土方时产生土方位移，造成塌方（护围桩应距天然气管道1米或以上）。第二次开挖用人工挖土的方法挖至天然气管道外露直至挖至设计要求。百度文库- 让每个人平等地提升自我4 2、基础垫层：基础为现浇砼C25，厚度为 200mm。采用木模支撑。砼浇筑时严禁人员抛扔，应搭设滑坡溜槽，将砼溜至沟槽底且振捣均匀。严禁砼初凝期内进行其它工序施工。3、砼墙体浇筑：为现浇砼 C25，厚度为 200mm。采用木模支撑。必须符合规范要求。 4、防水防潮：基础防水防潮采用防水砂浆抹面。5、土方回填：土方回填时基底杂物清理干净，并分层回填夯实。（二）埋置部分燃气管道的保护方案1、首先根据现场标示桩的走向，进行人工探挖，确认走向是否一致。2、施工放线时，避开地下燃气管道，并保持相应的安全距离。3、禁止大型施工机械在管道覆盖土上碾压。4、如机械设备必须经过该路段，则采取相应的保护措施（如附图所示）。二、外露部分燃气管道的保护方案1、施工作业过程中，作业半径和燃气管道始终保持安全距离。2、横跨燃气管道时必须采取保护措施(...
