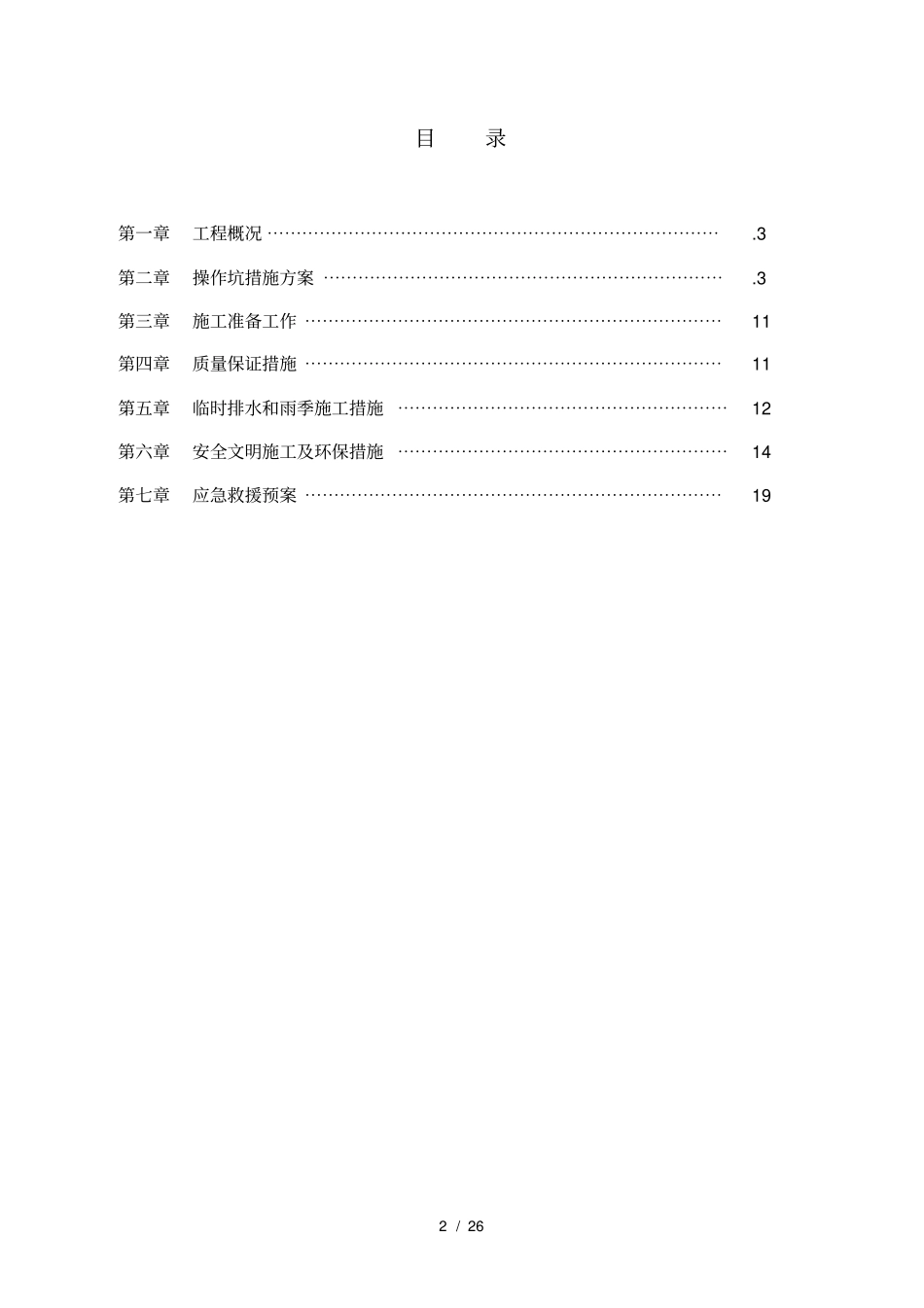

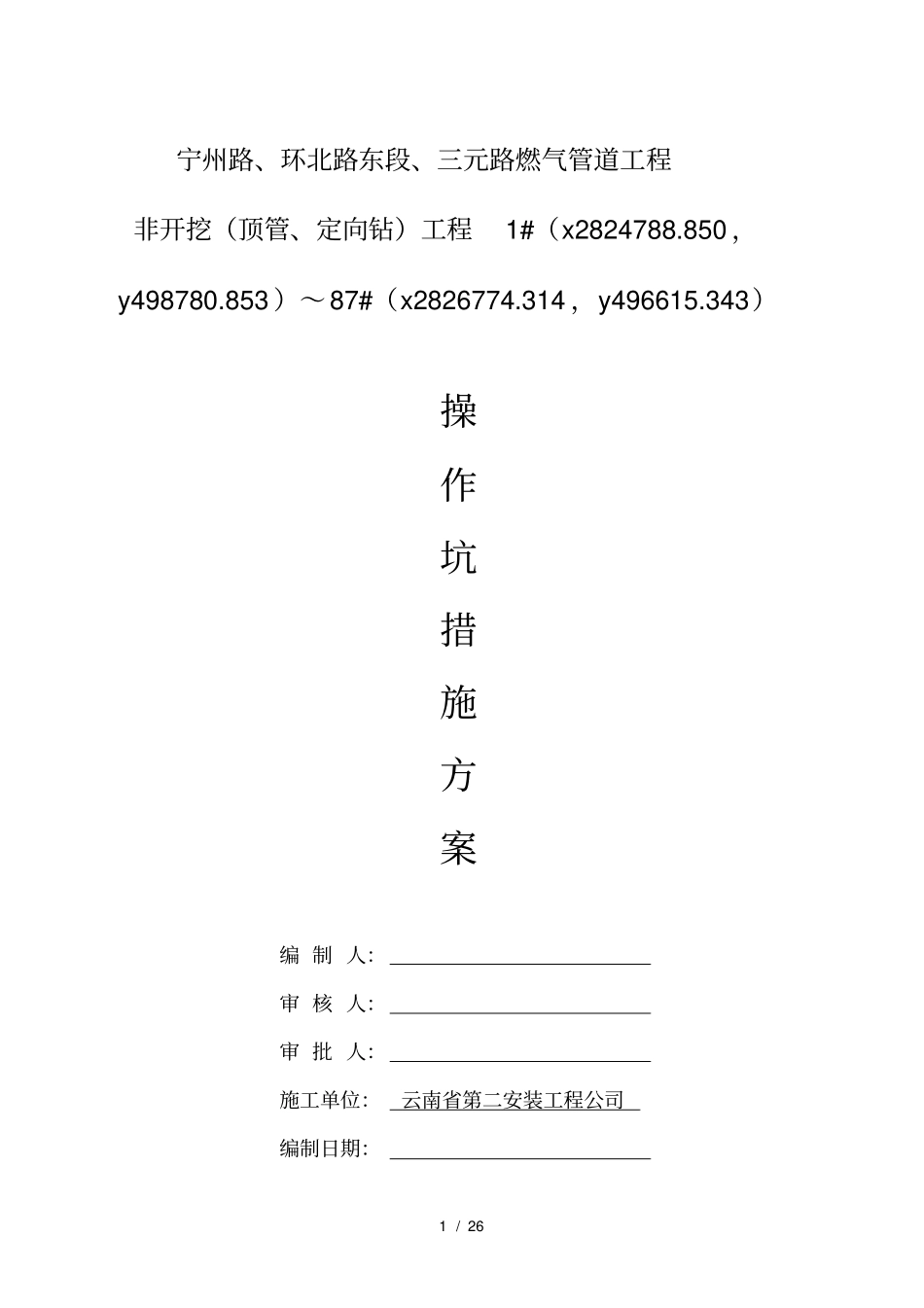

1 / 26 宁州路、环北路东段、三元路燃气管道工程非开挖（顶管、定向钻）工程1#（x2824788.850 ，y498780.853 ）～87#（x2826774.314 ，y496615.343）操作坑措施方案编 制 人：审 核 人：审 批 人：施工单位：云南省第二安装工程公司编制日期：2 / 26 目录第一章工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 第二章操作坑措施方案 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 第三章施工准备工作 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 第四章质量保证措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 第五章临时排水和雨季施工措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 第六章安全文明施工及环保措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 第七章应急救援预案 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯193 / 26 第一章工程概况1、工程简介 ：本工程是宁州路、 环北路东段、 三元路天燃气干管安装工程非开挖（顶管、定向钻）工程, 桩号拟定为 1#（x2824788.850 ，y498780.853 ）～87#（x2826774.314 ，y496615.343 ）。宁州路累计长度 1253 米，起于瑞和西路至于环北路；环北路东段累计长度956 米，起于宁州路至于三元路；三元路累计长度1941 米，起于环北路至于翠山门站。其中定向钻穿越包含 8 段：11#（x2825093.737 ，y498643.938 ）～15#（ x2825314.993 ，y498603.136 ）施工长度约为 136m，32#（x2825728.355 ，y498429.093 ）～37#（x 2825757.481 ，y498319.712 ）施工长度约为 114m，,37 #～51#（x2825712.442 ，y497814.372 ）施工长度约为 500m，55#（x2825661.755 ，y497647.729 ）～60#（x2825559.132 ，y497388.454 ）施工长度约为 222m，60 # ～65#（x2825990.060 ，y497218.511 ）施工长度约为 463m，69 # （x2826226.893 ，y497171.585 ）～72#（x2826500.134 ，y497062.450 ）施工长度约为 193m，72 # ～77#（x2826829.033 ，y496931.261 ）施工长度约为 456m，77#～80#（ x2826987.682 ，y496813.552 ）施工长度约为 198m。定向钻设计管径为?426×8 钢管，穿越深度为 4 米以下。 本工程采用机械顶管施工、定向钻、直接开挖施工等方式。2、编制依据1、云南民用市政设施建设有限公司提供的设计图纸；2、《给排水构筑物工程施工及验收规范》GB50141－2008；...
