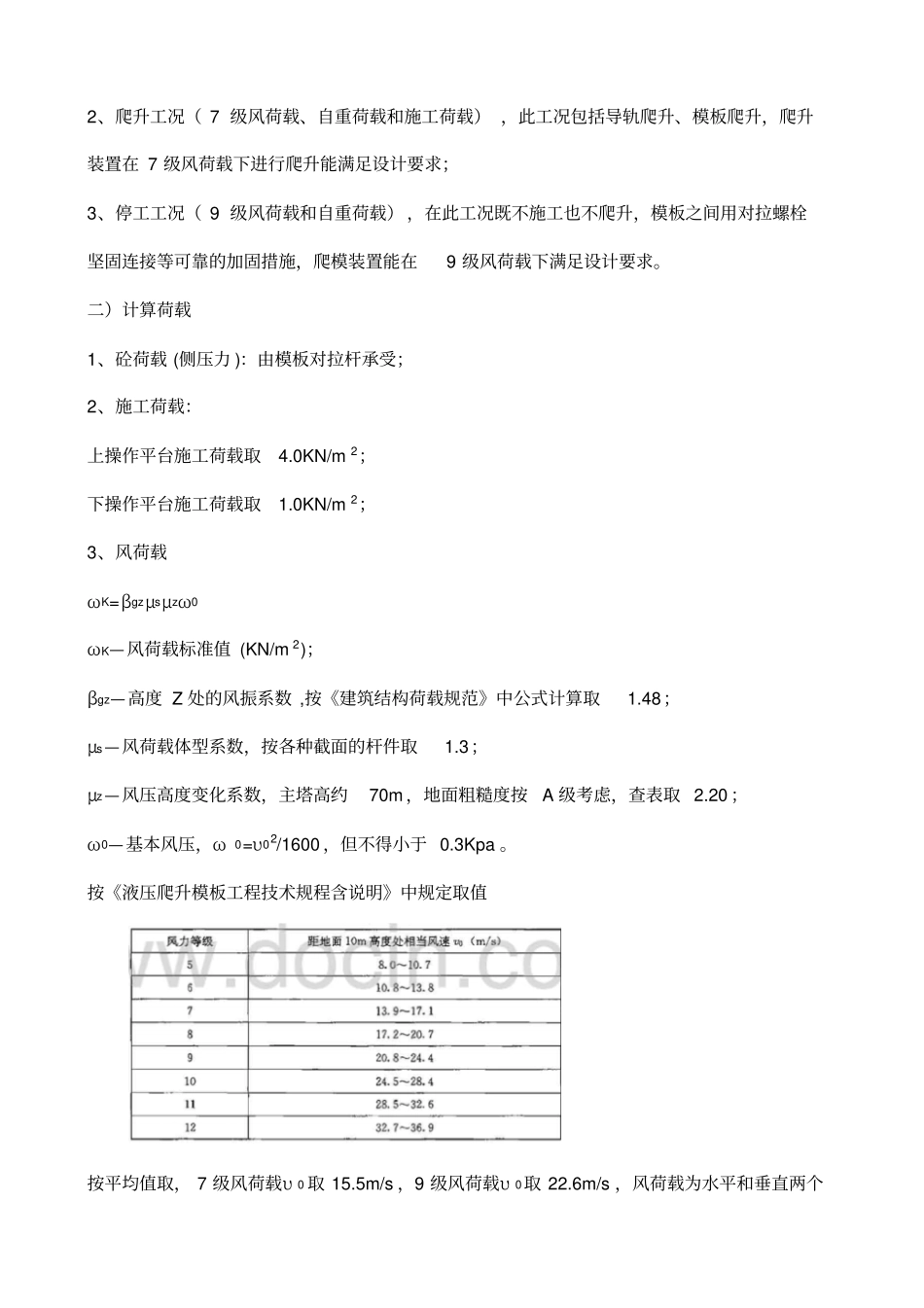

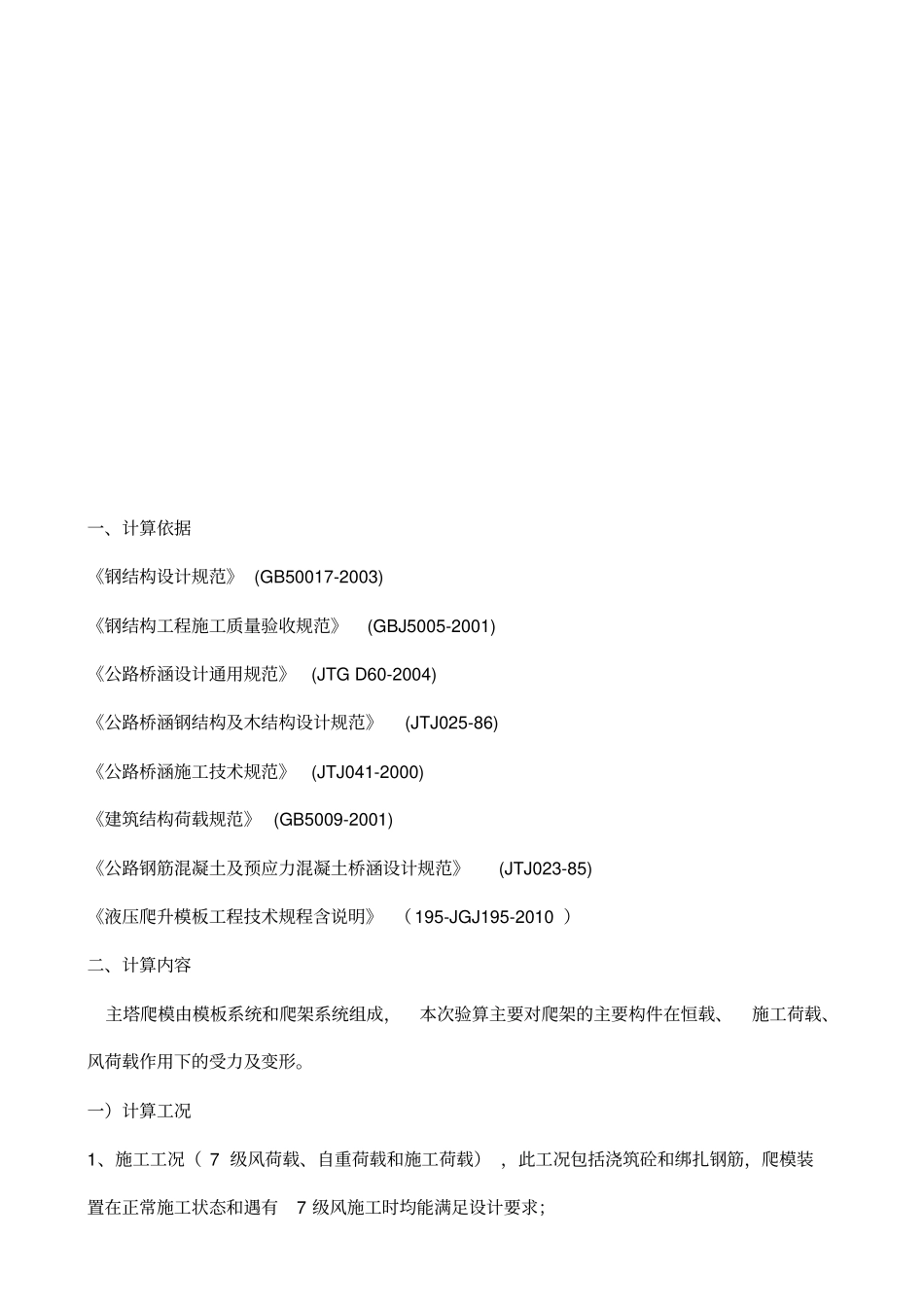

徐葛大桥主塔爬模计算单计算:复核:项目负责:副 部 长:部长:一、计算依据《钢结构设计规范》 (GB50017-2003) 《钢结构工程施工质量验收规范》(GBJ5005-2001) 《公路桥涵设计通用规范》(JTG D60-2004) 《公路桥涵钢结构及木结构设计规范》(JTJ025-86) 《公路桥涵施工技术规范》(JTJ041-2000) 《建筑结构荷载规范》 (GB5009-2001) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85) 《液压爬升模板工程技术规程含说明》 ( 195-JGJ195-2010 )二、计算内容主塔爬模由模板系统和爬架系统组成,本次验算主要对爬架的主要构件在恒载、施工荷载、风荷载作用下的受力及变形。一)计算工况1、施工工况( 7 级风荷载、自重荷载和施工荷载) ,此工况包括浇筑砼和绑扎钢筋,爬模装置在正常施工状态和遇有7 级风施工时均能满足设计要求;2、爬升工况( 7 级风荷载、自重荷载和施工荷载) ,此工况包括导轨爬升、模板爬升,爬升装置在 7 级风荷载下进行爬升能满足设计要求;3、停工工况( 9 级风荷载和自重荷载) ,在此工况既不施工也不爬升,模板之间用对拉螺栓坚固连接等可靠的加固措施,爬模装置能在9 级风荷载下满足设计要求。二)计算荷载1、砼荷载 (侧压力 ):由模板对拉杆承受;2、施工荷载:上操作平台施工荷载取4.0KN/m 2;下操作平台施工荷载取1.0KN/m 2;3、风荷载ωK=βgzμsμzω0 ωK—风荷载标准值 (KN/m 2);βgz—高度 Z 处的风振系数 ,按《建筑结构荷载规范》中公式计算取1.48;μs—风荷载体型系数,按各种截面的杆件取1.3;μz—风压高度变化系数,主塔高约70m ,地面粗糙度按A 级考虑,查表取 2.20 ;ω0—基本风压,ω 0=υ02/1600 ,但不得小于 0.3Kpa 。按《液压爬升模板工程技术规程含说明》中规定取值按平均值取, 7 级风荷载υ 0 取 15.5m/s ,9 级风荷载υ 0取 22.6m/s ,风荷载为水平和垂直两个方向。风速 (m/s) ω0(KPa) βgzμzμzωK(KPa) 7 级风15.5 0.3 1.48 2.20 1.3 1.27 9 级风22.6 0.32 1.48 2.20 1.3 1.36 线风载 q=ωK*b 三)材料特性1、钢材弹性模量 E=2.1 ×10 11Pa;泊松比μ =0.3 ;密度ρ =7850Kg/m 3容许应力:Q235a 的[σ ]=145*1.3=188.5MPa ;[τ ]=85*1.3=110.5Mpa ;Q345a 的[σ ]=210*1.3=273MPa ;[τ ]=120*1.3=156Mpa ;2、砼弹性模量 E=3.45 ×10 10Pa;泊松比μ =0.1667 ...
