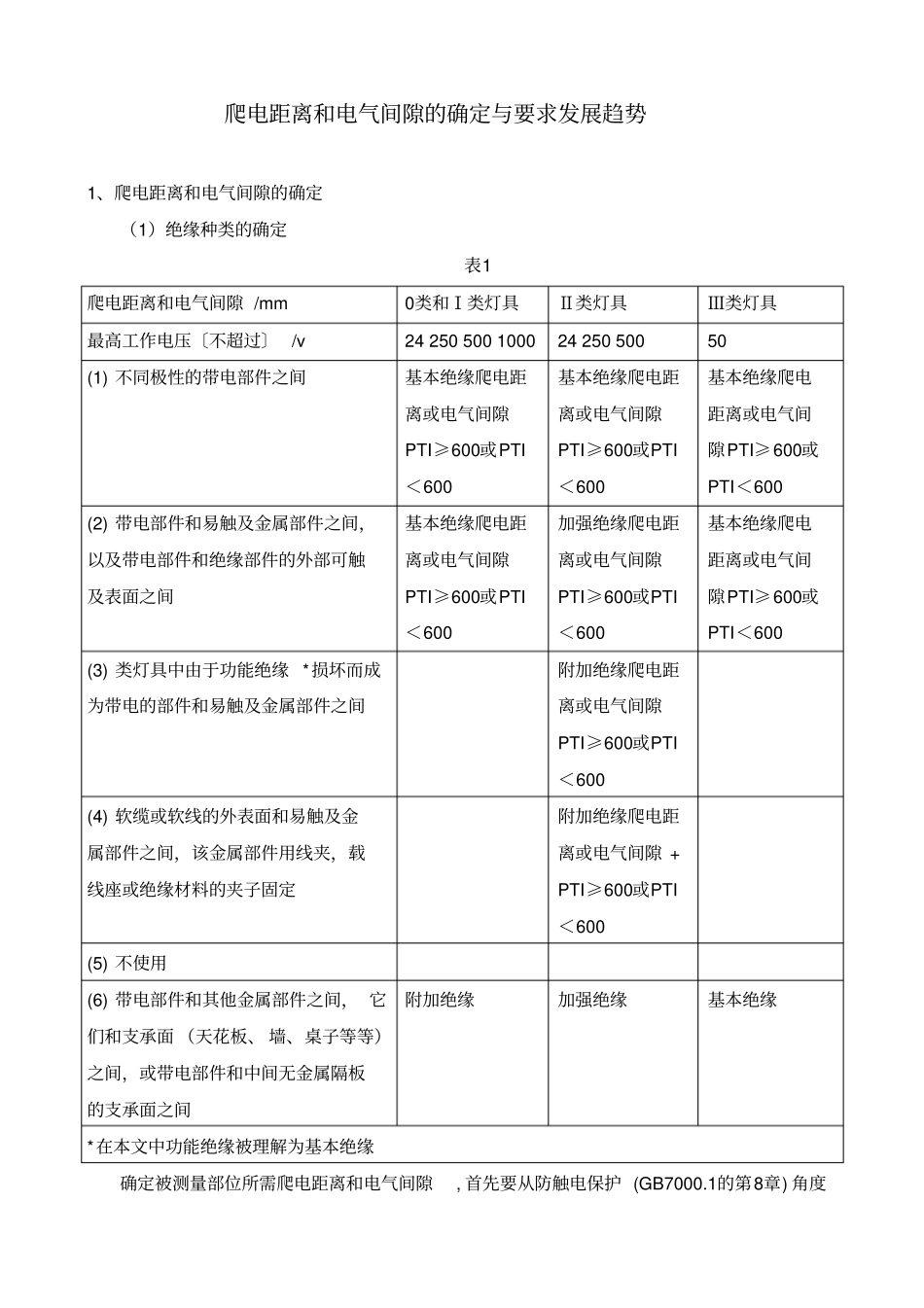

爬电距离和电气间隙的确定与要求发展趋势1、爬电距离和电气间隙的确定（1）绝缘种类的确定表1 爬电距离和电气间隙 /mm 0类和Ⅰ类灯具Ⅱ类灯具Ⅲ类灯具最高工作电压〔不超过〕 /v 24 250 500 1000 24 250 500 50 (1) 不同极性的带电部件之间基本绝缘爬电距离或电气间隙PTI≥600或PTI＜600 基本绝缘爬电距离或电气间隙PTI≥600或PTI＜600 基本绝缘爬电距离或电气间隙PTI≥600或PTI＜600 (2) 带电部件和易触及金属部件之间，以及带电部件和绝缘部件的外部可触及表面之间基本绝缘爬电距离或电气间隙PTI≥600或PTI＜600 加强绝缘爬电距离或电气间隙PTI≥600或PTI＜600 基本绝缘爬电距离或电气间隙PTI≥600或PTI＜600 (3) 类灯具中由于功能绝缘 *损坏而成为带电的部件和易触及金属部件之间附加绝缘爬电距离或电气间隙PTI≥600或PTI＜600 (4) 软缆或软线的外表面和易触及金属部件之间，该金属部件用线夹，载线座或绝缘材料的夹子固定附加绝缘爬电距离或电气间隙 + PTI≥600或PTI＜600 (5) 不使用(6) 带电部件和其他金属部件之间， 它们和支承面 （天花板、 墙、桌子等等）之间，或带电部件和中间无金属隔板的支承面之间附加绝缘加强绝缘基本绝缘*在本文中功能绝缘被理解为基本绝缘确定被测量部位所需爬电距离和电气间隙, 首先要从防触电保护 (GB7000.1的第8章) 角度确定被测量部位需要何种绝缘, 即基本绝缘、附加绝缘或加强绝缘；或简单借助(GB7000.1附录M（见表一），可确定灯具各部位所需绝缘，从而确定其所需爬电距离和电气间隙。如果灯具的绝缘明显不满足要求, 则判其防触电保护不合格，不能迁就。例如：Ⅱ类灯具带电部件和易触及金属部件之间需要双重绝缘或加强绝缘，如果其绝缘明显仅为基本绝缘，则应判灯具的防触电保护不合格。表一中（ 4）项是指Ⅱ类灯具软线固定架的易触及金属部件与软线护套之间的爬电距离大于附加绝缘要求， 250V灯具体地说易触及软线固定架与软线护套之间的距离大于3.6mm,如图 1 所示。图1 表一中（ 6）项测量时，应把支承面考虑为不接地的可触及金属，对Ⅱ类灯具带电部件与支承面之间的爬电距离或电气间隙应按PTI<600加强绝缘要求。如果工作电压为220V，根据GB7000.1中表11.1 通过在 150V和250V之间进行线性插值法 , 可得：爬电距离≥ 6.2mm,电气间隙≥6.2mm,不能简单按 250V要求，爬电距离≥ 6.5mm,电气间隙≥ 6.5mm。（2）正确选用 PTI≥600的爬电距离数值在GB7000....
