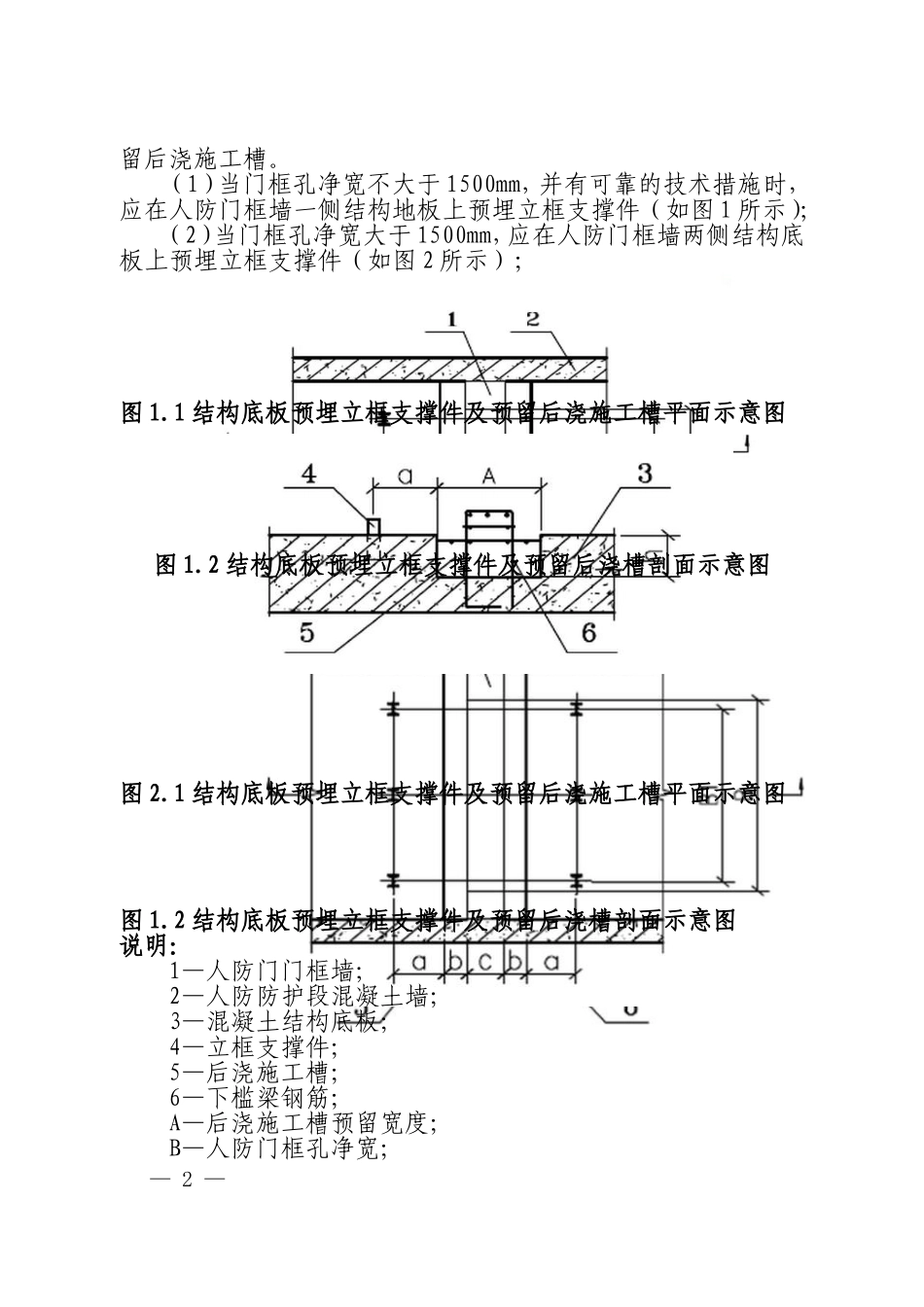

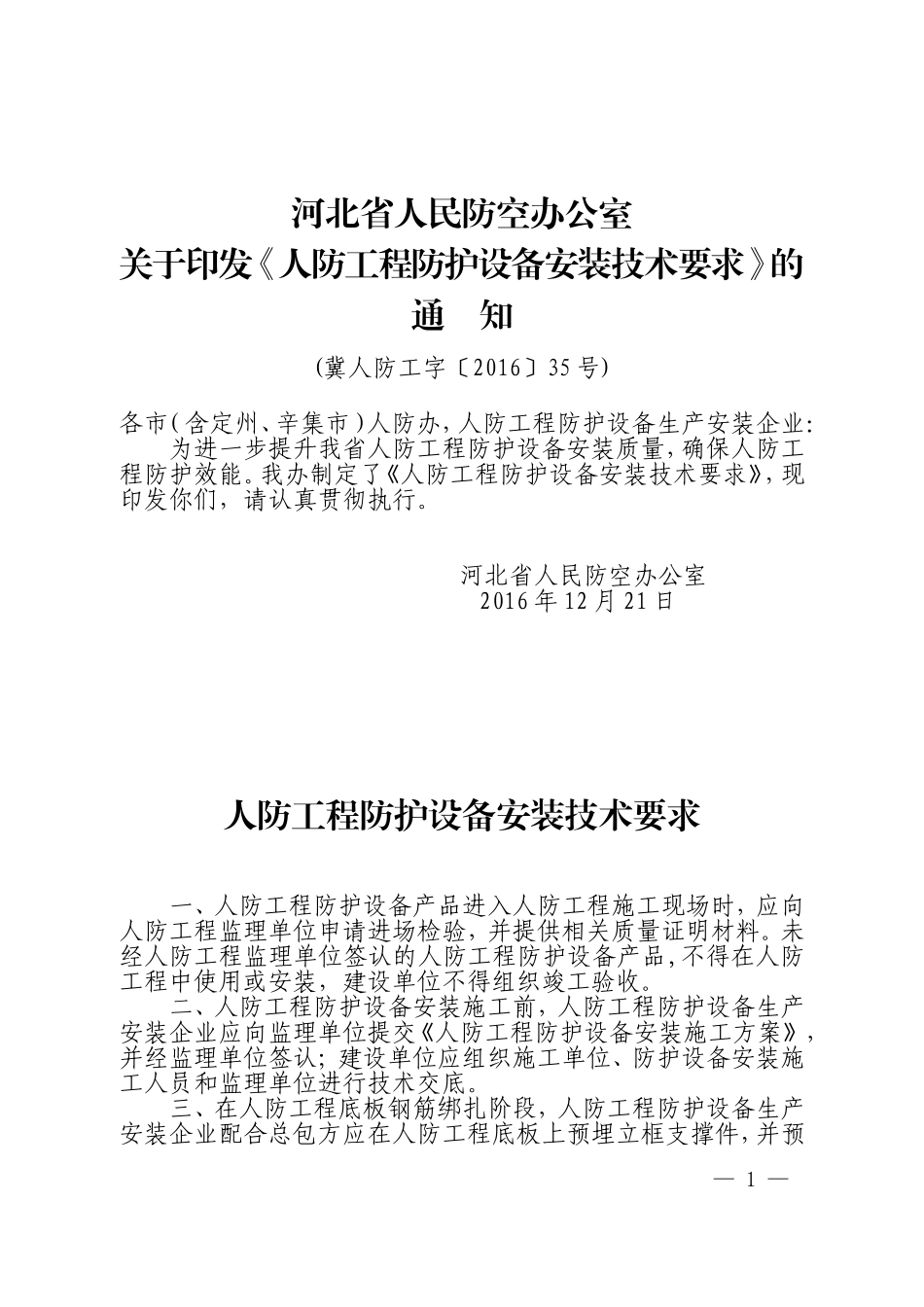

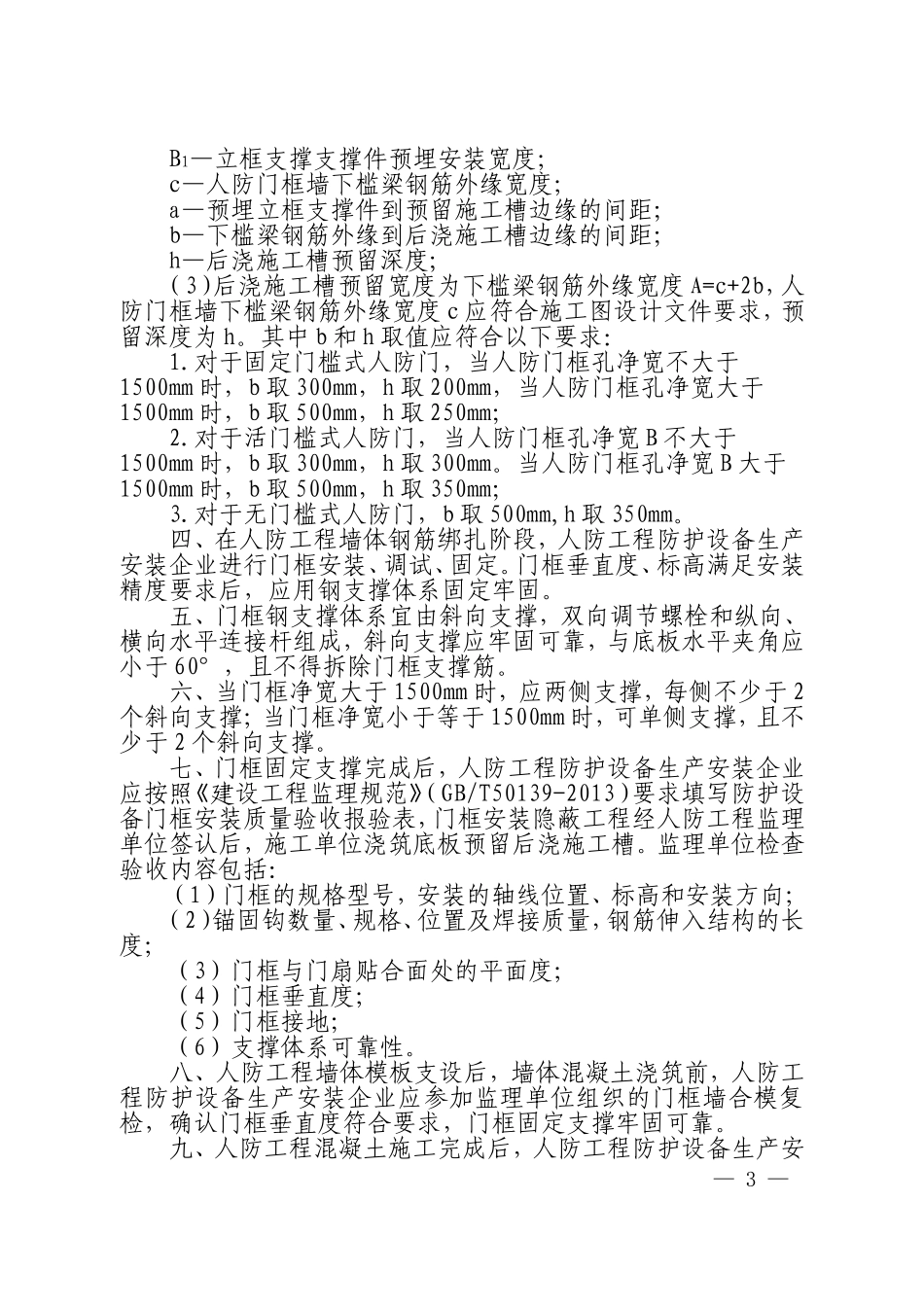

—1—河北省人民防空办公室关于印发《人防工程防护设备安装技术要求》的通知(冀人防工字〔2016〕35号)各市（含定州、辛集市）人防办，人防工程防护设备生产安装企业：为进一步提升我省人防工程防护设备安装质量，确保人防工程防护效能。我办制定了《人防工程防护设备安装技术要求》，现印发你们，请认真贯彻执行。河北省人民防空办公室2016年12月21日人防工程防护设备安装技术要求一、人防工程防护设备产品进入人防工程施工现场时，应向人防工程监理单位申请进场检验，并提供相关质量证明材料。未经人防工程监理单位签认的人防工程防护设备产品,不得在人防工程中使用或安装，建设单位不得组织竣工验收。二、人防工程防护设备安装施工前，人防工程防护设备生产安装企业应向监理单位提交《人防工程防护设备安装施工方案》，并经监理单位签认；建设单位应组织施工单位、防护设备安装施工人员和监理单位进行技术交底。三、在人防工程底板钢筋绑扎阶段，人防工程防护设备生产安装企业配合总包方应在人防工程底板上预埋立框支撑件，并预—2—留后浇施工槽。（1）当门框孔净宽不大于1500mm，并有可靠的技术措施时，应在人防门框墙一侧结构地板上预埋立框支撑件（如图1所示）；（2）当门框孔净宽大于1500mm，应在人防门框墙两侧结构底板上预埋立框支撑件（如图2所示）；图1.1结构底板预埋立框支撑件及预留后浇施工槽平面示意图图1.2结构底板预埋立框支撑件及预留后浇槽剖面示意图图2.1结构底板预埋立框支撑件及预留后浇施工槽平面示意图图1.2结构底板预埋立框支撑件及预留后浇槽剖面示意图说明：1—人防门门框墙；2—人防防护段混凝土墙；3—混凝土结构底板；4—立框支撑件；5—后浇施工槽；6—下槛梁钢筋；A—后浇施工槽预留宽度；B—人防门框孔净宽；—3—B1—立框支撑支撑件预埋安装宽度；c—人防门框墙下槛梁钢筋外缘宽度；a—预埋立框支撑件到预留施工槽边缘的间距；b—下槛梁钢筋外缘到后浇施工槽边缘的间距；h—后浇施工槽预留深度;（3）后浇施工槽预留宽度为下槛梁钢筋外缘宽度A=c+2b，人防门框墙下槛梁钢筋外缘宽度c应符合施工图设计文件要求，预留深度为h。其中b和h取值应符合以下要求：1.对于固定门槛式人防门，当人防门框孔净宽不大于1500mm时，b取300mm，h取200mm，当人防门框孔净宽大于1500mm时，b取500mm，h取250mm；2.对于活门槛式人防门，当人防门框孔净宽B不大于1500mm时，b取300mm，h取300mm。当人防门框孔净宽B大于1500mm时，b取500mm，h取350mm；3.对于无门槛式人防门，b取500mm,h取350mm。四、在人防工程墙体钢筋绑扎阶段，人防工程防护设备生产安装企业进行门框安装、调试、固定。门框垂直度、标高满足安装精度要求后，应用钢支撑体系固定牢固。五、门框钢支撑体系宜由斜向支撑，双向调节螺栓和纵向、横向水平连接杆组成，斜向支撑应牢固可靠，与底板水平夹角应小于60°，且不得拆除门框支撑筋。六、当门框净宽大于1500mm时，应两侧支撑，每侧不少于2个斜向支撑；当门框净宽小于等于1500mm时，可单侧支撑，且不少于2个斜向支撑。七、门框固定支撑完成后，人防工程防护设备生产安装企业应按照《建设工程监理规范》（GB/T50139-2013）要求填写防护设备门框安装质量验收报验表，门框安装隐蔽工程经人防工程监理单位签认后，施工单位浇筑底板预留后浇施工槽。监理单位检查验收内容包括：（1）门框的规格型号，安装的轴线位置、标高和安装方向；（2）锚固钩数量、规格、位置及焊接质量，钢筋伸入结构的长度；（3）门框与门扇贴合面处的平面度；（4）门框垂直度；（5）门框接地；（6）支撑体系可靠性。八、人防工程墙体模板支设后，墙体混凝土浇筑前，人防工程防护设备生产安装企业应参加监理单位组织的门框墙合模复检，确认门框垂直度符合要求，门框固定支撑牢固可靠。九、人防工程混凝土施工完成后，人防工程防护设备生产安—4—装企业进行门扇安装和调试施工，并按照《人民防空工程质量验收与评定标准》（RFJ01-2015）第7.3、7.4节要求，填写防护门、防护密闭门、密闭门、防爆波活门安装分项施工《质量验收记录》报人防工程监理单位监督检查验收。—5—河北省人民防空办公室2016年12月21日印发
