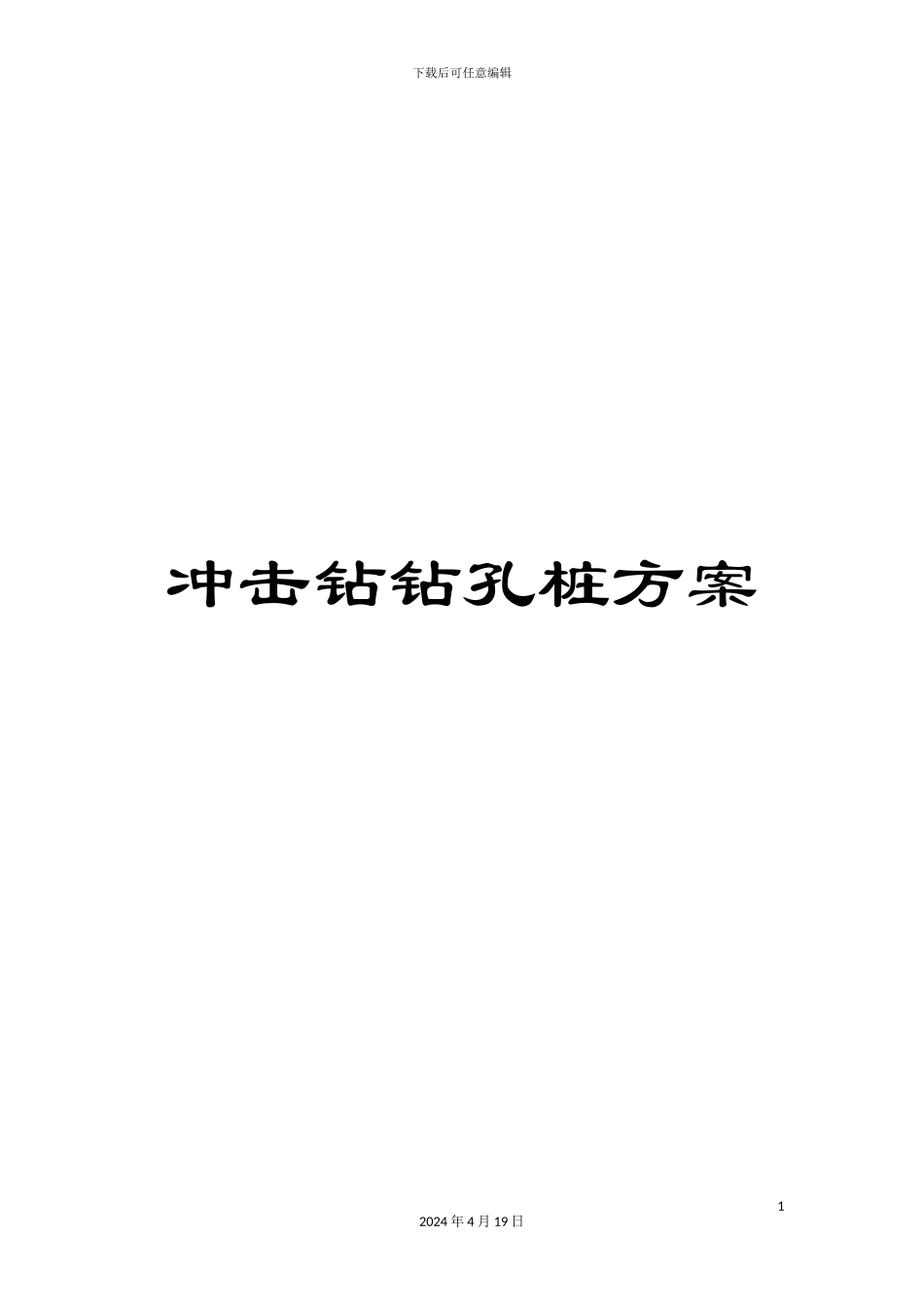

冲击钻钻孔桩方案

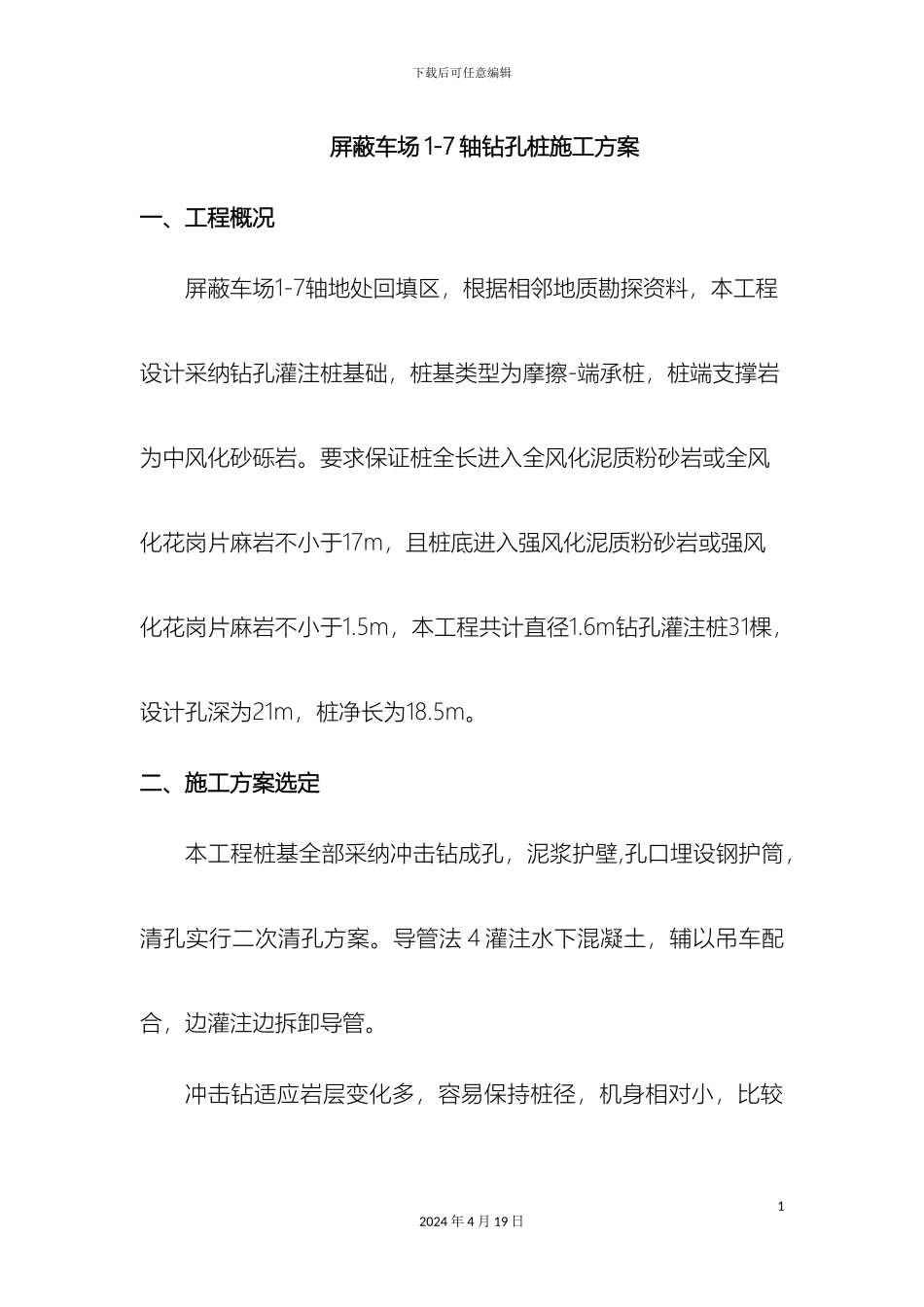

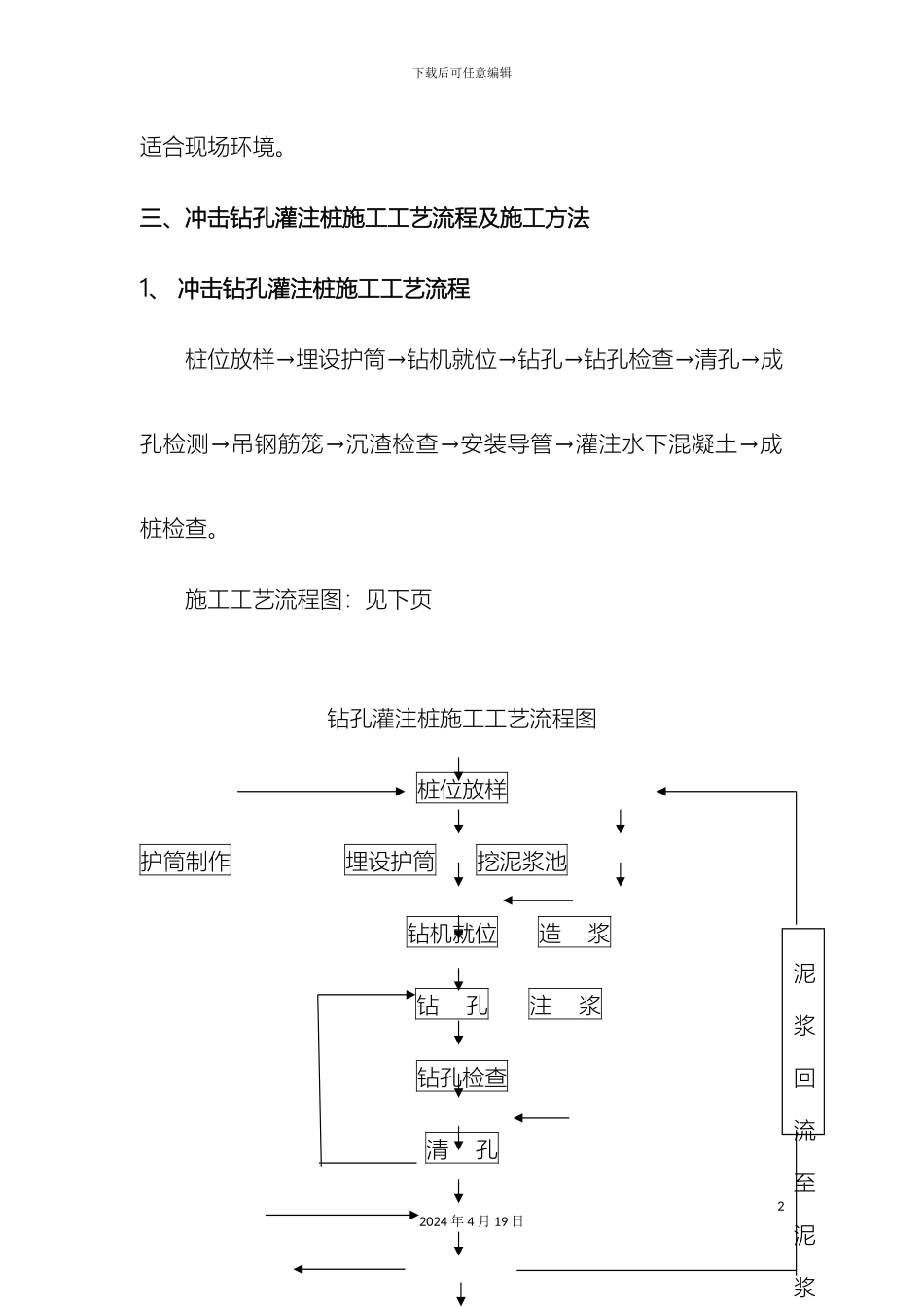

下载后可任意编辑冲击钻钻孔桩方案12024 年 4 月 19 日下载后可任意编辑屏蔽车场 1-7 轴钻孔桩施工方案一、工程概况屏蔽车场1-7轴地处回填区，根据相邻地质勘探资料，本工程设计采纳钻孔灌注桩基础，桩基类型为摩擦-端承桩，桩端支撑岩为中风化砂砾岩。要求保证桩全长进入全风化泥质粉砂岩或全风化花岗片麻岩不小于17m，且桩底进入强风化泥质粉砂岩或强风化花岗片麻岩不小于1.5m，本工程共计直径1.6m钻孔灌注桩31棵，设计孔深为21m，桩净长为18.5m。二、施工方案选定本工程桩基全部采纳冲击钻成孔，泥浆护壁,孔口埋设钢护筒，清孔实行二次清孔方案。导管法 4 灌注水下混凝土，辅以吊车配合，边灌注边拆卸导管。冲击钻适应岩层变化多，容易保持桩径，机身相对小，比较12024 年 4 月 19 日下载后可任意编辑适合现场环境。三、冲击钻孔灌注桩施工工艺流程及施工方法1、 冲击钻孔灌注桩施工工艺流程桩位放样→埋设护筒→钻机就位→钻孔→钻孔检查→清孔→成孔检测→吊钢筋笼→沉渣检查→安装导管→灌注水下混凝土→成桩检查。施工工艺流程图：见下页钻孔灌注桩施工工艺流程图桩位放样护筒制作 埋设护筒 挖泥浆池 钻机就位 造 浆 钻 孔 注 浆钻孔检查清 孔22024 年 4 月 19 日泥浆回流至泥浆池下载后可任意编辑成孔检测 吊装钢筋笼 钢筋笼制作沉渣检查导管拆装试压 安装导管制作砼检查试件 灌筑水下砼成桩质量检查2、桩位放样使用全站仪及水准仪，准确测设钻孔桩桩位及标高，并设护桩，以便检查复核。桩位放样完成后向监理报送测量结果，经监理审核复测合格后，方可进行下步工作。桩位复测要求埋设护筒前复测一次，埋好护筒后开钻前再复核一次，并做好记录。3、准备工作3.1 护筒制作埋设钢护筒采纳 4mm 钢板卷制焊接，内径比桩径大 40cm，护筒32024 年 4 月 19 日下载后可任意编辑高 2 米，护筒外侧设三道 ф22 钢筋作为加强肋以保证护筒刚度，护筒顶端设出浆口和吊环，顶面高出地面 30cm 左右以防地表水流入，并高出地下最高水位 1.5m 以上以保证水头压力。埋设时，保证护筒竖直，倾斜度不大于 1%，顶面水平，护筒中心位置准确，偏位不大于 5cm，护筒底端要埋入密实土层中，周围夯填粘土并密实。3.2 泥浆3.2.1 泥浆的主要性能有：相对密度、粘度、含砂率、胶体率、失水率、酸碱度（PH 值）。泥浆配比选用膨润土与水根据 1：（8-10）的比例进行均匀搅拌，配置成胶体溶液，将此溶液加水至粘度...
