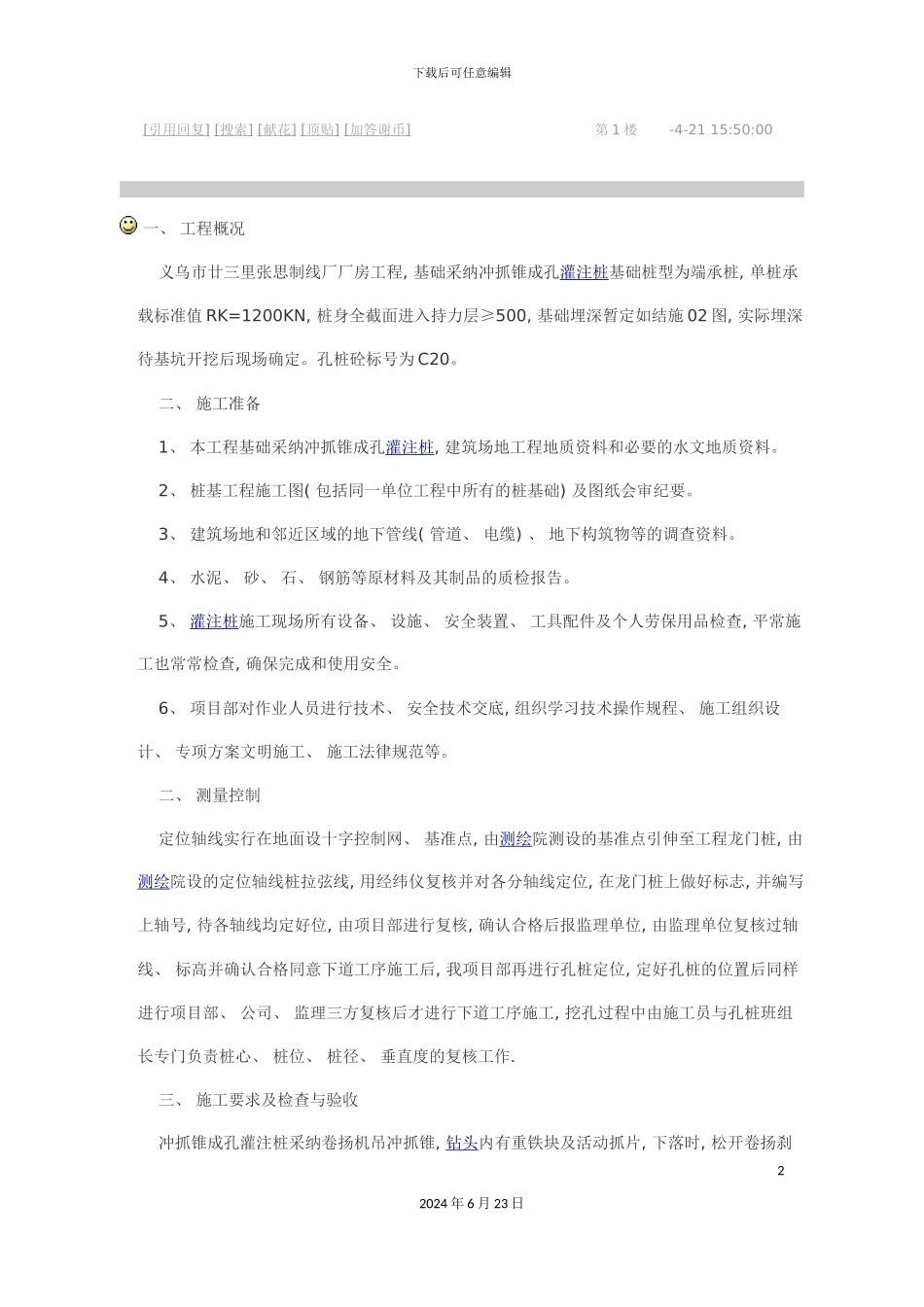

下载后可任意编辑冲抓锥钻孔桩施工方案12024 年 6 月 23 日下载后可任意编辑[ 引用回复 ] [ 搜索 ] [ 献花 ] [ 顶贴 ] [ 加答谢币 ] 第 1 楼 -4-21 15:50:00 一、 工程概况 义乌市廿三里张思制线厂厂房工程, 基础采纳冲抓锥成孔灌注桩基础桩型为端承桩, 单桩承载标准值 RK=1200KN, 桩身全截面进入持力层≥500, 基础埋深暂定如结施 02 图, 实际埋深待基坑开挖后现场确定。孔桩砼标号为 C20。 二、 施工准备 1、 本工程基础采纳冲抓锥成孔灌注桩, 建筑场地工程地质资料和必要的水文地质资料。 2、 桩基工程施工图( 包括同一单位工程中所有的桩基础) 及图纸会审纪要。 3、 建筑场地和邻近区域的地下管线( 管道、 电缆) 、 地下构筑物等的调查资料。 4、 水泥、 砂、 石、 钢筋等原材料及其制品的质检报告。 5、 灌注桩施工现场所有设备、 设施、 安全装置、 工具配件及个人劳保用品检查, 平常施工也常常检查, 确保完成和使用安全。 6、 项目部对作业人员进行技术、 安全技术交底, 组织学习技术操作规程、 施工组织设计、 专项方案文明施工、 施工法律规范等。 二、 测量控制 定位轴线实行在地面设十字控制网、 基准点, 由测绘院测设的基准点引伸至工程龙门桩, 由测绘院设的定位轴线桩拉弦线, 用经纬仪复核并对各分轴线定位, 在龙门桩上做好标志, 并编写上轴号, 待各轴线均定好位, 由项目部进行复核, 确认合格后报监理单位, 由监理单位复核过轴线、 标高并确认合格同意下道工序施工后, 我项目部再进行孔桩定位, 定好孔桩的位置后同样进行项目部、 公司、 监理三方复核后才进行下道工序施工, 挖孔过程中由施工员与孔桩班组长专门负责桩心、 桩位、 桩径、 垂直度的复核工作. 三、 施工要求及检查与验收 冲抓锥成孔灌注桩采纳卷扬机吊冲抓锥, 钻头内有重铁块及活动抓片, 下落时, 松开卷扬刹22024 年 6 月 23 日下载后可任意编辑车, 叶瓣抓生张开, 钻头下落冲入土中, 然后提升钻头, 抓头闭合抓土, 提升到地面面将土卸去, 依次循环作业直到直至形成要求的桩孔, 浇筑砼成桩。 1、 开挖前, 技术员复核桩位及龙门桩, 确保放样准确, 挖土过程中每段都有专人负责检查复核桩心、 垂直度、 直径, 发现偏差, 随时纠正, 保证位置准确。 2、 冲抓出的土吊至地面后, 堆在孔四周 1 米范围外, 堆垛高度不超过 1.5 厘米。因施工需要,...
