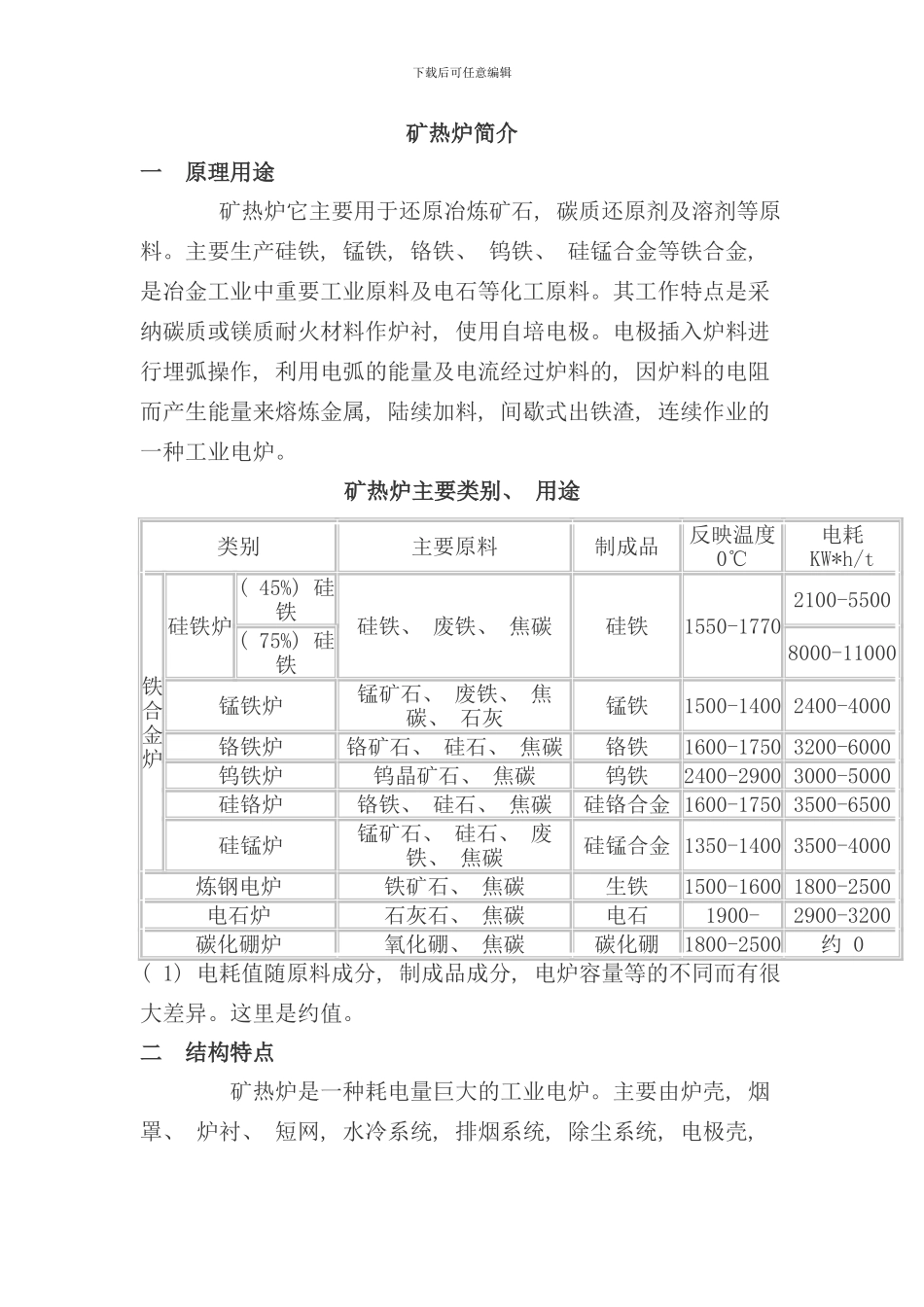

下载后可任意编辑矿热炉简介一 原理用途 矿热炉它主要用于还原冶炼矿石, 碳质还原剂及溶剂等原料。主要生产硅铁, 锰铁, 铬铁、 钨铁、 硅锰合金等铁合金, 是冶金工业中重要工业原料及电石等化工原料。其工作特点是采纳碳质或镁质耐火材料作炉衬, 使用自培电极。电极插入炉料进行埋弧操作, 利用电弧的能量及电流经过炉料的, 因炉料的电阻而产生能量来熔炼金属, 陆续加料, 间歇式出铁渣, 连续作业的一种工业电炉。矿热炉主要类别、 用途类别主要原料制成品反映温度0℃电耗KW*h/t铁合金炉硅铁炉( 45%) 硅铁硅铁、 废铁、 焦碳硅铁1550-17702100-5500( 75%) 硅铁8000-11000锰铁炉锰矿石、 废铁、 焦碳、 石灰锰铁1500-1400 2400-4000铬铁炉铬矿石、 硅石、 焦碳铬铁1600-1750 3200-6000钨铁炉钨晶矿石、 焦碳钨铁2400-2900 3000-5000硅铬炉铬铁、 硅石、 焦碳硅铬合金 1600-1750 3500-6500硅锰炉锰矿石、 硅石、 废铁、 焦碳硅锰合金 1350-1400 3500-4000炼钢电炉铁矿石、 焦碳生铁1500-1600 1800-2500电石炉石灰石、 焦碳电石1900- 2900-3200碳化硼炉氧化硼、 焦碳碳化硼1800-2500约 0( 1) 电耗值随原料成分, 制成品成分, 电炉容量等的不同而有很大差异。这里是约值。二 结构特点 矿热炉是一种耗电量巨大的工业电炉。主要由炉壳, 烟罩、 炉衬、 短网, 水冷系统, 排烟系统, 除尘系统, 电极壳, 下载后可任意编辑电极压放及升降系统, 上下料系统, 把持器, 烧穿器, 液压系统, 矿热炉变压器及各种电器设备等组成。 矿热炉设备共分三层布置第一层为炉体( 包括炉底支撑、 炉壳、 炉衬) , 出铁系统( 包括包或锅及包车等) , 烧穿器等组成。第二层( 1) 烟罩。矿热炉当前大多数采纳密闭式、 或半密闭式矮烟罩结构, 具有环保和便于维修, 改进操作环境的特点。采纳密闭式结构还可把生产中产生的废气( 主要成分是一氧化碳) 收集起来综合利用, 并可减少电路的热损失, 降低电极上部的温度, 改进操作条件。( 2) 电极把持器。大多数矿热炉都由三相供电, 电极按正三角形或倒三角形, 对称位置布置在炉膛中间。大型矿热炉一般采纳无烟煤, 焦碳和煤沥青拌合成的电极料, 在电炉冶炼过程中自己培烧成的电极。( 3) 短网( 4) 铜瓦( 5) 电极壳( 6) 下料系统( 7) 倒炉机( 8) 排烟系统( 9) 水冷系统( 10) 矿热炉变压器( 11) 操作系统第三层( 1) 液压系统( 2) 电极...
