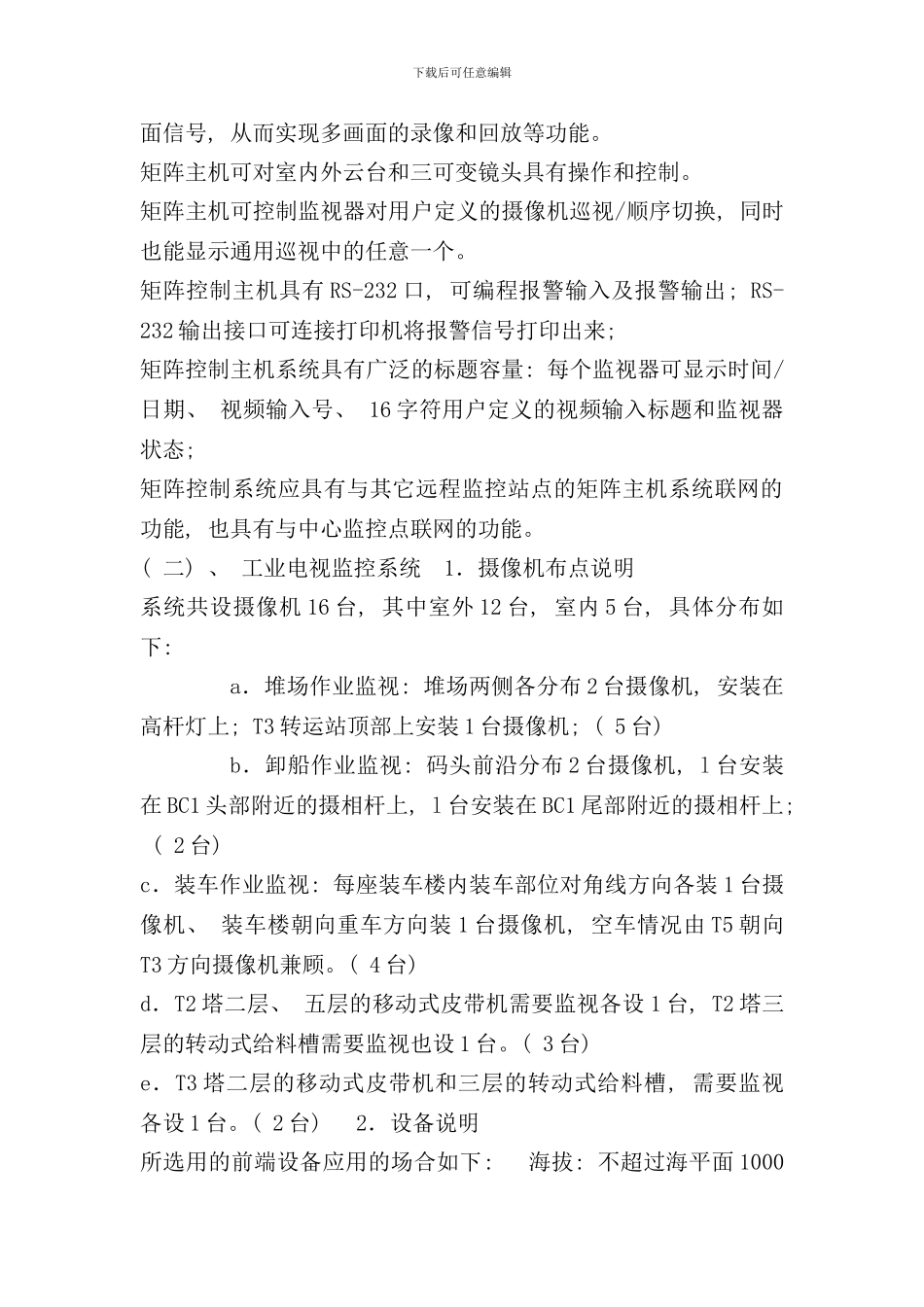

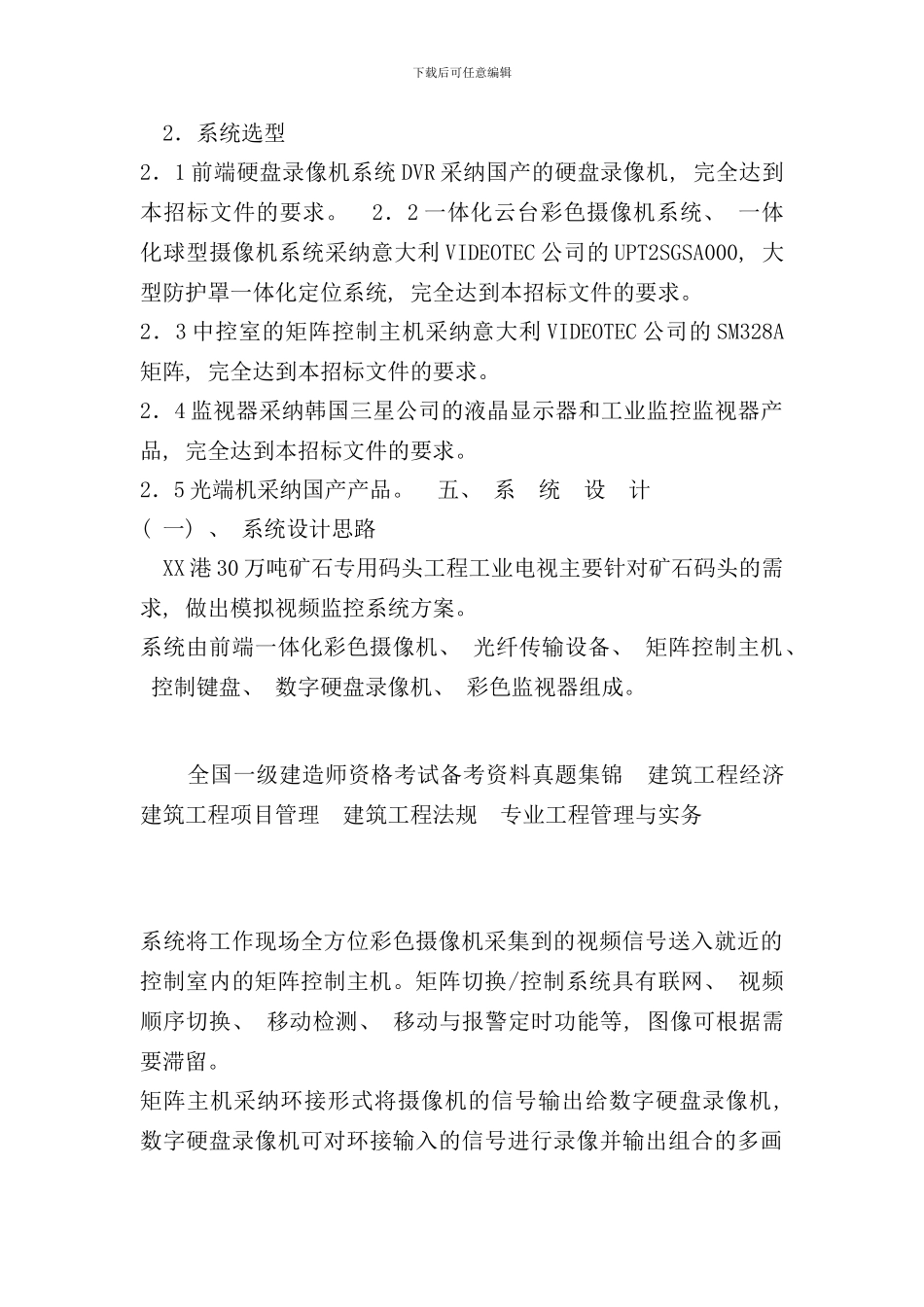

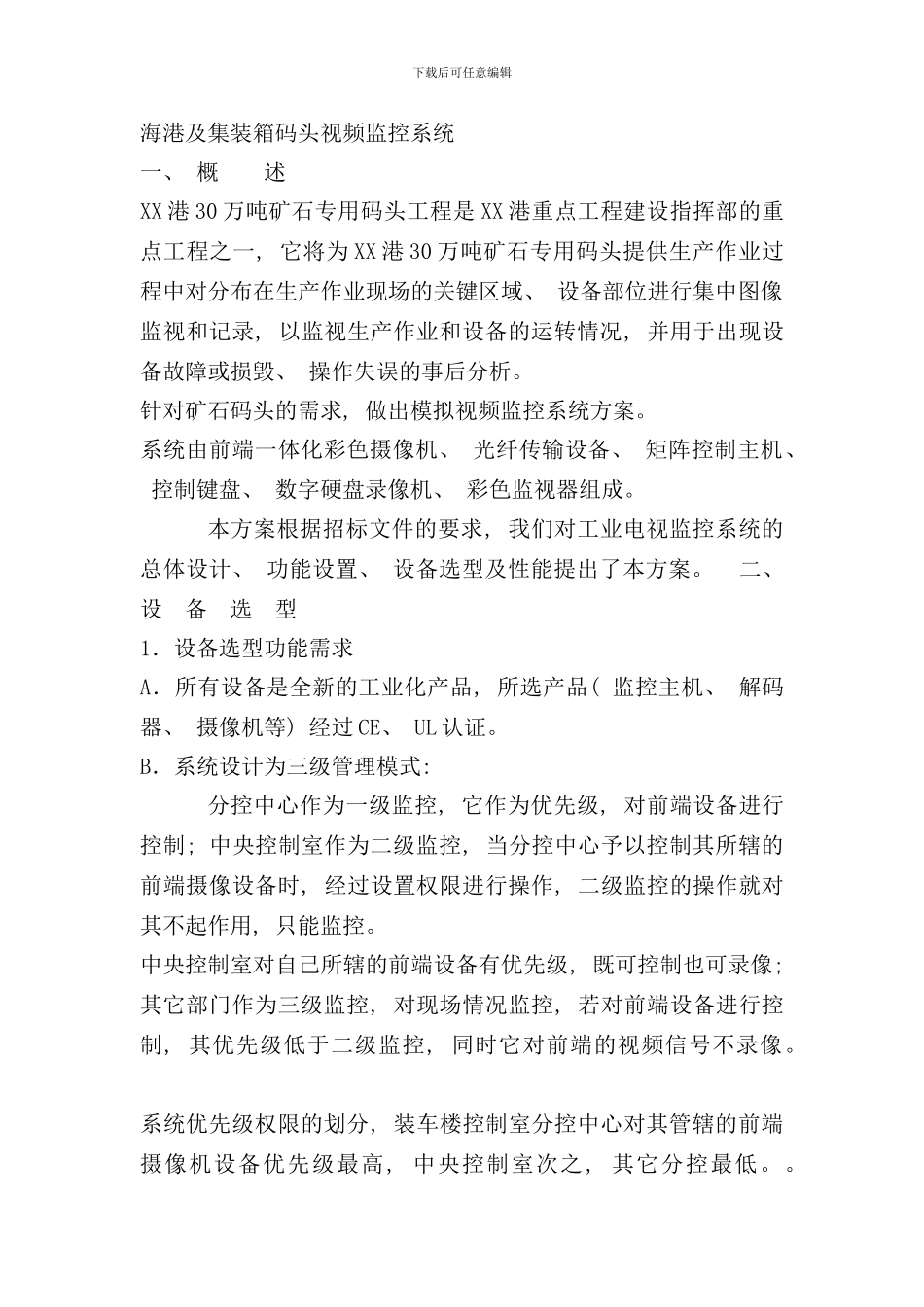

下载后可任意编辑海港及集装箱码头视频监控系统 一、 概 述 XX 港 30 万吨矿石专用码头工程是 XX 港重点工程建设指挥部的重点工程之一, 它将为 XX 港 30 万吨矿石专用码头提供生产作业过程中对分布在生产作业现场的关键区域、 设备部位进行集中图像监视和记录, 以监视生产作业和设备的运转情况, 并用于出现设备故障或损毁、 操作失误的事后分析。 针对矿石码头的需求, 做出模拟视频监控系统方案。 系统由前端一体化彩色摄像机、 光纤传输设备、 矩阵控制主机、 控制键盘、 数字硬盘录像机、 彩色监视器组成。 本方案根据招标文件的要求, 我们对工业电视监控系统的总体设计、 功能设置、 设备选型及性能提出了本方案。 二、 设 备 选 型 1．设备选型功能需求 A．所有设备是全新的工业化产品, 所选产品( 监控主机、 解码器、 摄像机等) 经过 CE、 UL 认证。 B．系统设计为三级管理模式: 分控中心作为一级监控, 它作为优先级, 对前端设备进行控制; 中央控制室作为二级监控, 当分控中心予以控制其所辖的前端摄像设备时, 经过设置权限进行操作, 二级监控的操作就对其不起作用, 只能监控。 中央控制室对自己所辖的前端设备有优先级, 既可控制也可录像; 其它部门作为三级监控, 对现场情况监控, 若对前端设备进行控制, 其优先级低于二级监控, 同时它对前端的视频信号不录像。 系统优先级权限的划分, 装车楼控制室分控中心对其管辖的前端摄像机设备优先级最高, 中央控制室次之, 其它分控最低。。下载后可任意编辑 2．系统选型 2．1 前端硬盘录像机系统 DVR 采纳国产的硬盘录像机, 完全达到本招标文件的要求。 2．2 一体化云台彩色摄像机系统、 一体化球型摄像机系统采纳意大利 VIDEOTEC 公司的 UPT2SGSA000, 大型防护罩一体化定位系统, 完全达到本招标文件的要求。 2．3 中控室的矩阵控制主机采纳意大利 VIDEOTEC 公司的 SM328A矩阵, 完全达到本招标文件的要求。 2．4 监视器采纳韩国三星公司的液晶显示器和工业监控监视器产品, 完全达到本招标文件的要求。 2．5 光端机采纳国产产品。 五、 系 统 设 计 ( 一) 、 系统设计思路 XX 港 30 万吨矿石专用码头工程工业电视主要针对矿石码头的需求, 做出模拟视频监控系统方案。 系统由前端一体化彩色摄像机、 光纤传输设备、 矩阵控制主机、 控制键盘、 数字硬盘录像机、 彩色监视器组成。 全国...
