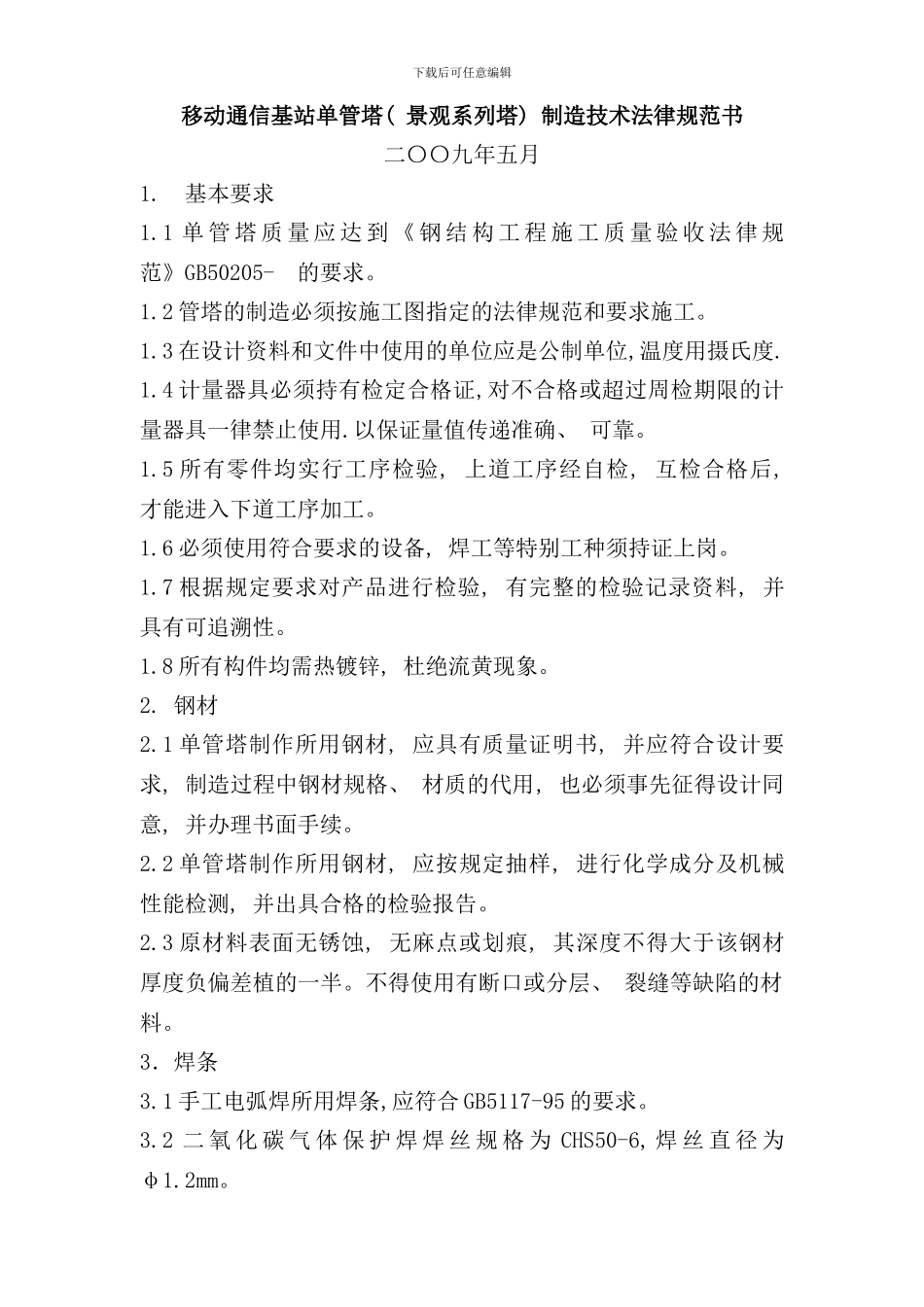

下载后可任意编辑移动通信基站单管塔( 景观系列塔) 制造技术法律规范书二〇〇九年五月1. 基本要求1.1 单 管 塔 质 量 应 达 到 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规范》GB50205- 的要求。1.2 管塔的制造必须按施工图指定的法律规范和要求施工。1.3 在设计资料和文件中使用的单位应是公制单位,温度用摄氏度.1.4 计量器具必须持有检定合格证,对不合格或超过周检期限的计量器具一律禁止使用.以保证量值传递准确、 可靠。1.5 所有零件均实行工序检验, 上道工序经自检, 互检合格后, 才能进入下道工序加工。1.6 必须使用符合要求的设备, 焊工等特别工种须持证上岗。1.7 根据规定要求对产品进行检验, 有完整的检验记录资料, 并具有可追溯性。1.8 所有构件均需热镀锌, 杜绝流黄现象。2. 钢材2.1 单管塔制作所用钢材, 应具有质量证明书, 并应符合设计要求, 制造过程中钢材规格、 材质的代用, 也必须事先征得设计同意, 并办理书面手续。2.2 单管塔制作所用钢材, 应按规定抽样, 进行化学成分及机械性能检测, 并出具合格的检验报告。2.3 原材料表面无锈蚀, 无麻点或划痕, 其深度不得大于该钢材厚度负偏差植的一半。不得使用有断口或分层、 裂缝等缺陷的材料。3．焊条3.1 手工电弧焊所用焊条,应符合 GB5117-95 的要求。3.2 二 氧 化 碳 气 体 保 护 焊 焊 丝 规 格 为 CHS50-6, 焊 丝 直 径 为φ1.2mm。下载后可任意编辑3.3 自动埋弧焊焊丝规格为 H08A, 焊丝直径为 φ4.0mm 焊剂规格为 F4A2-H08A 粒度 0.45-1.66mm(40-12 目)4．焊接4.1 焊缝等级为二级, 焊热镀锌的锌层质量应按 GB/T13912-92 的锌层质量要求, 焊缝需采纳超声波探伤。4.2 焊接每节筒体内壁直焊缝应使用小型埋弧焊机打底焊接, 底部需充分焊透。焊接后若出现气孔、 裂纹等缺陷, 则先用碳弧气刨机刨除, 清除刨渣后再用手工电弧焊补焊, 并清除焊渣, 凸出处用磨光机磨平, 焊缝允许余高为 0-3mm。4.3 焊接每节筒体外壁直焊缝采纳自动埋弧焊机焊接,焊接前先用碳弧气刨机刨出坡口, 刨口宽度约 8-10mm, 深度为 t-2( t 为板厚) 刨除后需清除刨渣等杂物后, 方可焊接, 外壁直缝焊接要求与 6.2 相同。5．矫圆管节矫圆采纳卷板机成形矫圆,矫圆后的筒体圆度允许偏差为2mm。6 接管6.1 先将整段筒体逐节试接, 每两节管段对接口错边允许偏差为t/10( t 为筒体壁厚) 整体直线...
