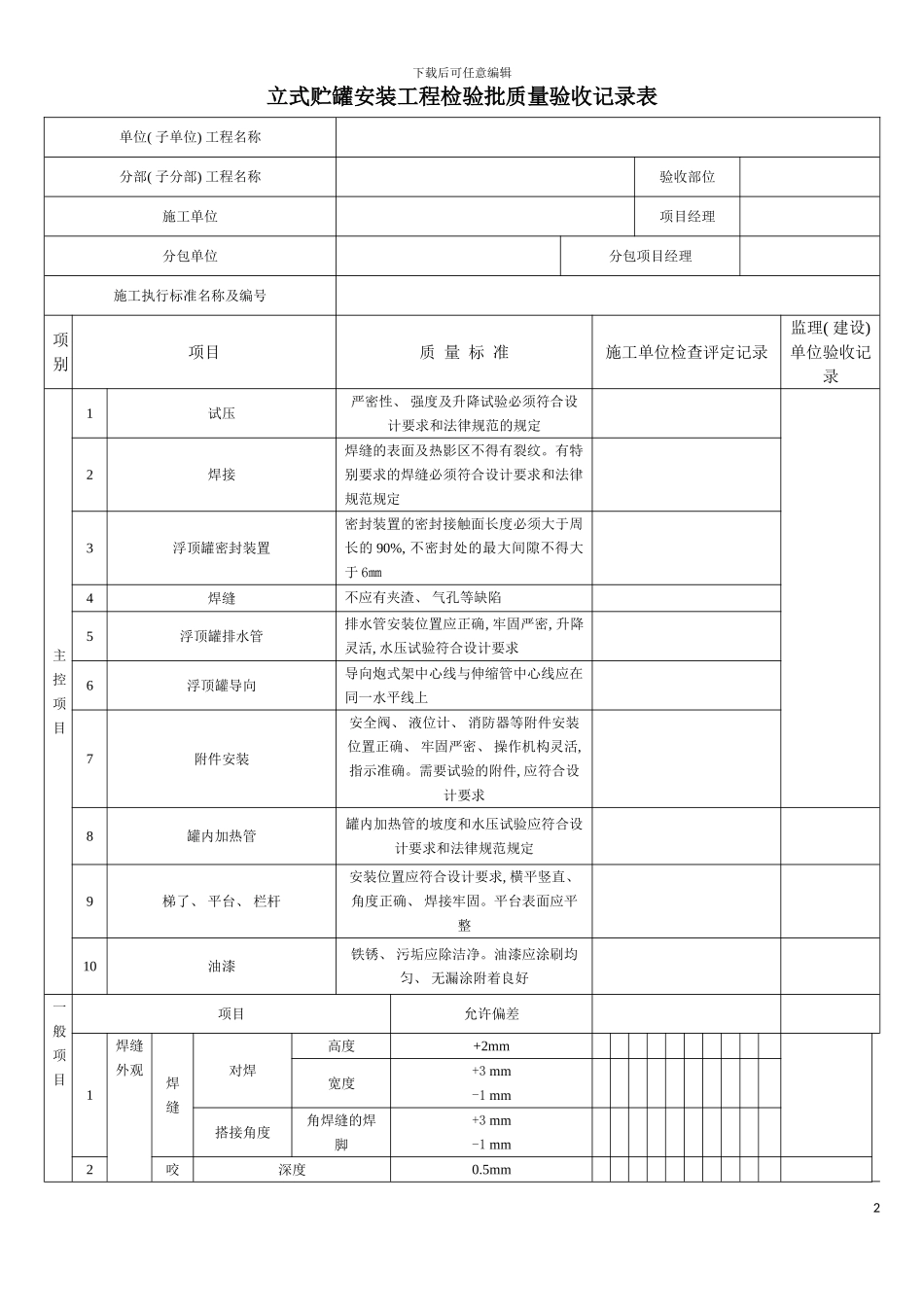

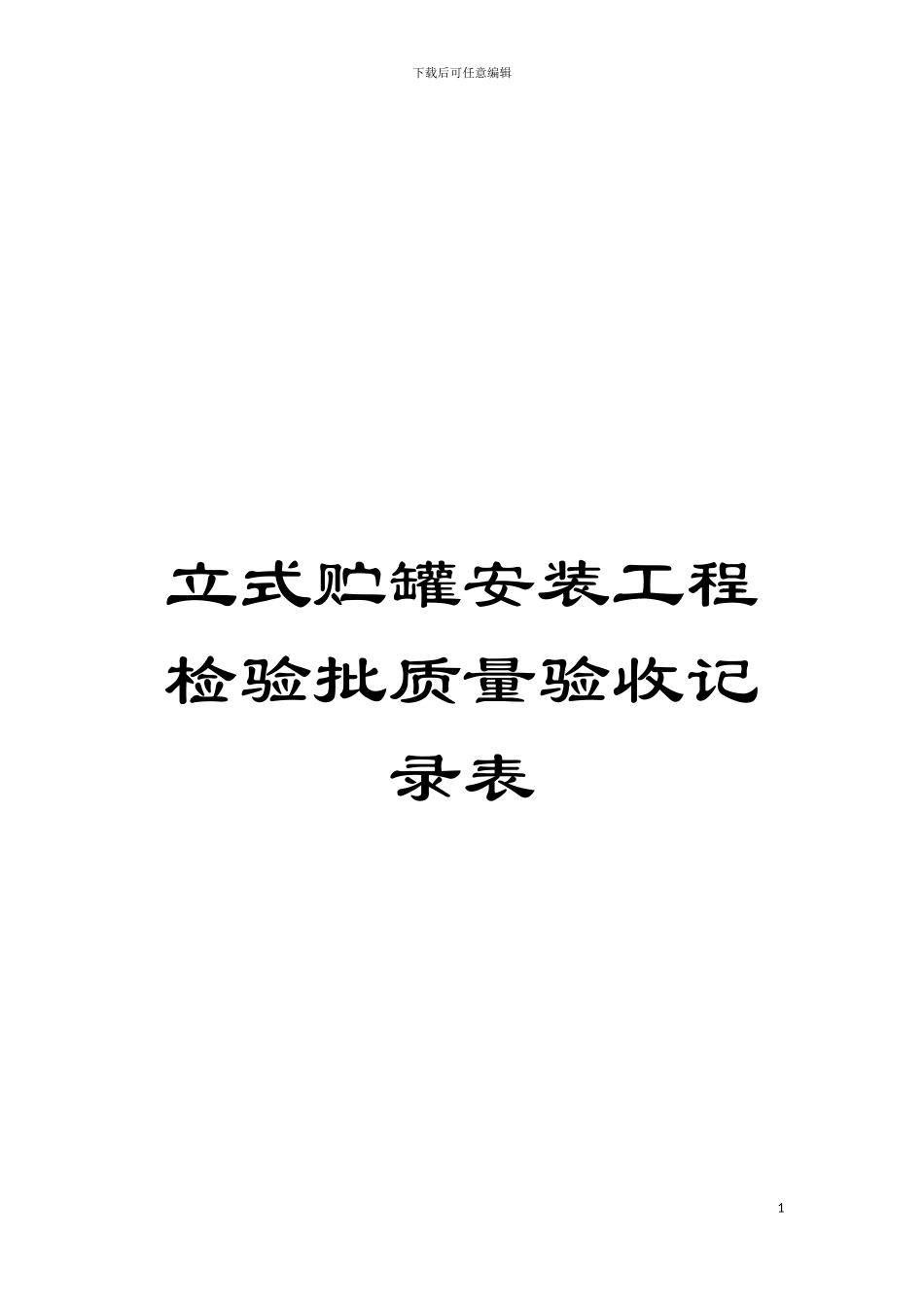

下载后可任意编辑立式贮罐安装工程检验批质量验收记录表1下载后可任意编辑立式贮罐安装工程检验批质量验收记录表单位( 子单位) 工程名称分部( 子分部) 工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号项别项目质 量 标 准施工单位检查评定记录监理( 建设) 单位验收记录主控项目1试压严密性、 强度及升降试验必须符合设计要求和法律规范的规定2焊接焊缝的表面及热影区不得有裂纹。有特别要求的焊缝必须符合设计要求和法律规范规定3浮顶罐密封装置密封装置的密封接触面长度必须大于周长的 90%, 不密封处的最大间隙不得大于 6㎜4焊缝不应有夹渣、 气孔等缺陷5浮顶罐排水管排水管安装位置应正确, 牢固严密, 升降灵活, 水压试验符合设计要求6浮顶罐导向导向炮式架中心线与伸缩管中心线应在同一水平线上7附件安装安全阀、 液位计、 消防器等附件安装位置正确、 牢固严密、 操作机构灵活, 指示准确。需要试验的附件, 应符合设计要求8罐内加热管罐内加热管的坡度和水压试验应符合设计要求和法律规范规定9梯了、 平台、 栏杆安装位置应符合设计要求, 横平竖直、 角度正确、 焊接牢固。平台表面应平整10油漆铁锈、 污垢应除洁净。油漆应涂刷均匀、 无漏涂附着良好一般项目项目允许偏差1焊缝外观焊缝对焊高度+2mm宽度+3 mm -1 mm搭接角度角焊缝的焊脚+3 mm -1 mm2咬深度0.5mm2下载后可任意编辑肉连接和长度100mm一条焊缝两侧总长10%3拱顶罐无力矩罐和浮顶罐底板局部凸凹度变形长度的 2%, 但不大于 50㎜4支柱安装位置5㎜铅垂度 L 一长度1/1000L5拱顶罐、 无力矩罐直径( 设计直径D) ≥ m³±2/1000D, 但不大于 50㎜< m³±2.5/1000D6罐壁铅垂度(高度 H)4/1000H, 但不大于 50㎜7罐壁局部凸凹度板厚>5㎜10㎜板厚≤5㎜15㎜8罐壁高度(设计高度 H)±2/1000H9拱顶罐顶板局部凸凹度15㎜10无力矩拱顶罐盖曲线与设计曲线24㎜11浮顶罐对口错边量( 板厚 s) 0.15, 但不大于 2㎜12罐壁下口椭圆度( 设计直径 D) 5/1000D13罐壁铅垂度( 高度 H) 2.5/1000H14罐壁局部凸凹度焊缝处6㎜15壁板处3㎜16罐壁高度(设计高度 H)±2/1000H17单盘顶局部凸凹度50㎜18罐壁周长(设计周长 L)±3/1000L19导向装置安装位置5㎜20量油管和导向杆不直度全长10㎜铅垂度全高1/1000,但不大于 15㎜21对口错边量(板厚 s)0.1s,但不大于 2㎜22法兰面垂直接管中心线1/100D,但不大于 3㎜D<100㎜者按 100㎜...
