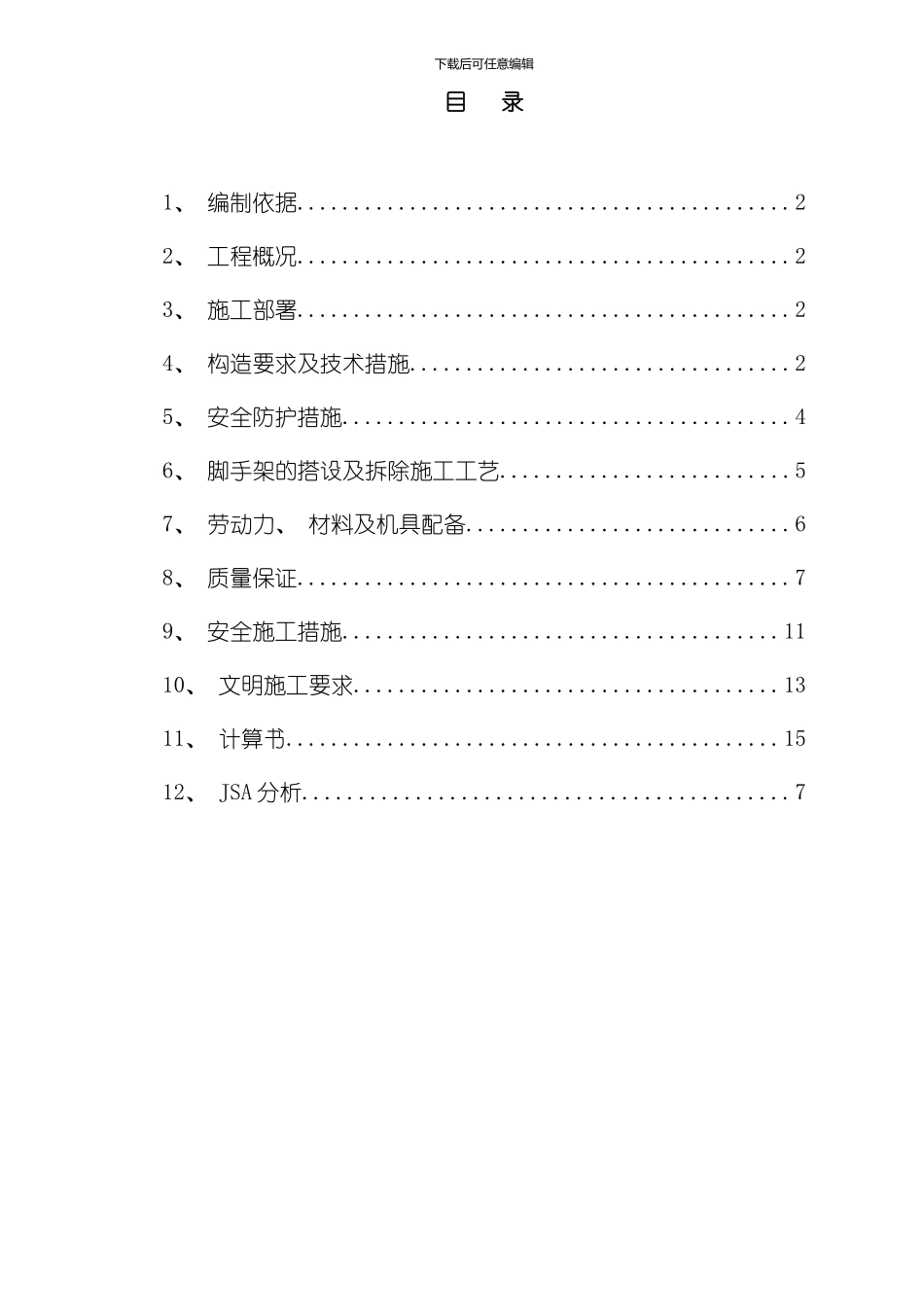

下载后可任意编辑目 录1、 编制依据............................................22、 工程概况............................................23、 施工部署............................................24、 构造要求及技术措施..................................25、 安全防护措施........................................46、 脚手架的搭设及拆除施工工艺..........................57、 劳动力、 材料及机具配备.............................68、 质量保证............................................79、 安全施工措施.......................................1110、 文明施工要求......................................1311、 计算书............................................1512、 JSA 分析...........................................7 下载后可任意编辑1 编制依据《建筑施工现场环境与卫生标准》( JGJ146- ) 《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ 130- , ) 《建筑施工高处作业安全技术法律规范》( JGJ 80-91) 《建筑施工安全检查标准》( JGJ 59-99) 《钢结构设计法律规范》( GB50017— ) 《钢管脚手架扣件标准》( GB15831) 四川晟达脚手架管理办法综合服务站施工图纸2 工程概况工程名称: 四川晟达化学新材料有限责任公司 100 万吨/年精对苯二甲酸项目综合服务站 施工单位: 四川乾亨建设工程有限公司 本工程位于四川省南充市化学工业园区; 结构形式: 框架结构; 地上三层( 局部四层) , 室外地坪以上高度为 15.000 米; 基础形式为钢筋混凝土独立基础2.1 脚手架工程概况本工程外脚手架采纳全封闭落地式双排钢管外脚手架。脚手架钢管选用 ф48×3.5; 搭设尺寸为: 立杆纵距 La=1.50～1.60m, 立杆横距 Lb=1.05m, 步距 h=1.80m, 连墙杆件水平间距 L1=3.0m, 竖向间距 H1=4 m, 连墙杆件使用 Φ48×3.5 钢管, 一端用直角扣件与脚手架内外立杆连接, 另一端与建筑物预埋的钢管用扣件连接; 脚手架外侧满挂绿色密目安全立网。下载后可任意编辑3 施工部署本项目工程建设实行安全、 环境与健康( HSE) 一体化管理, 建立和实施 HSE 管理体系。HSE 安全生产管理组织机构以项目经理为领导, 并主持日常工作, 成员由施工场地 HSE 管理员及生产经理、 安装经理、 各施工栋号长组成。四川乾亨建设工程有限公司四川乾亨建设工程有限公司南项目...
