综合防治加气混凝土砌块填充墙抹灰开裂施工工法模板VIP专享

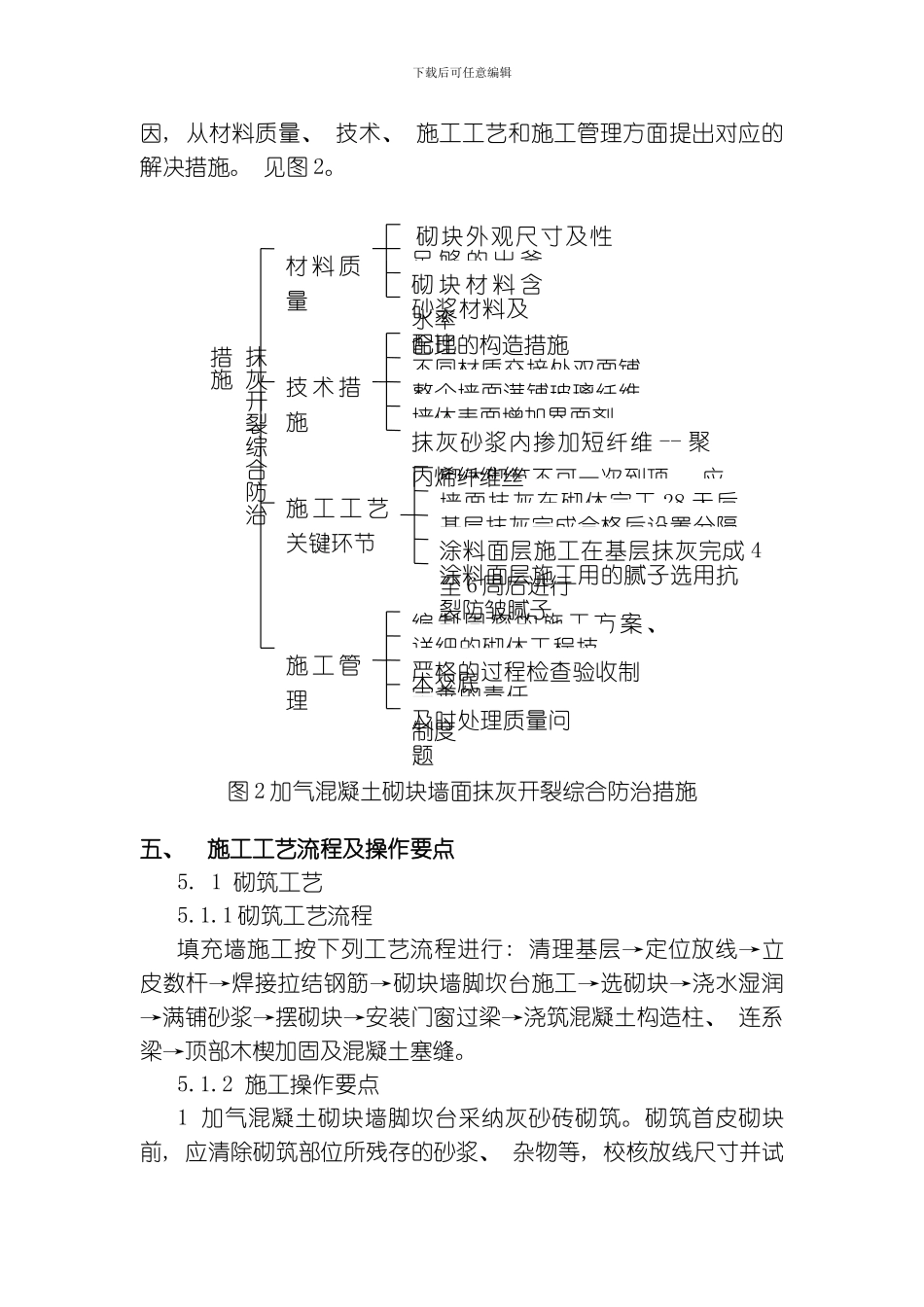

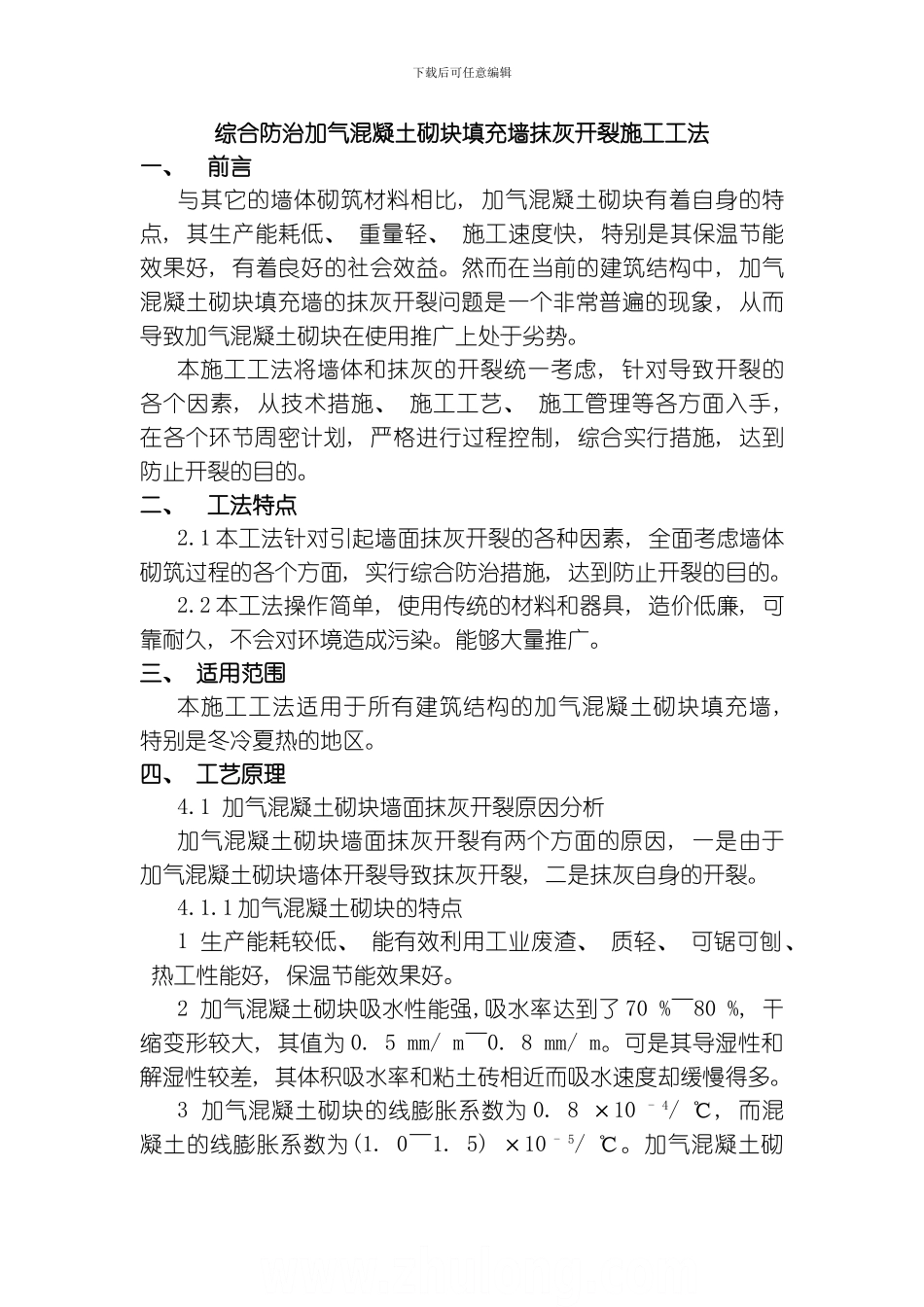

下载后可任意编辑综合防治加气混凝土砌块填充墙抹灰开裂施工工法一、 前言与其它的墙体砌筑材料相比, 加气混凝土砌块有着自身的特点, 其生产能耗低、 重量轻、 施工速度快, 特别是其保温节能效果好, 有着良好的社会效益。然而在当前的建筑结构中, 加气混凝土砌块填充墙的抹灰开裂问题是一个非常普遍的现象, 从而导致加气混凝土砌块在使用推广上处于劣势。本施工工法将墙体和抹灰的开裂统一考虑, 针对导致开裂的各个因素, 从技术措施、 施工工艺、 施工管理等各方面入手, 在各个环节周密计划, 严格进行过程控制, 综合实行措施, 达到防止开裂的目的。二、 工法特点2.1 本工法针对引起墙面抹灰开裂的各种因素, 全面考虑墙体砌筑过程的各个方面, 实行综合防治措施, 达到防止开裂的目的。2.2 本工法操作简单, 使用传统的材料和器具, 造价低廉, 可靠耐久, 不会对环境造成污染。能够大量推广。三、 适用范围本施工工法适用于所有建筑结构的加气混凝土砌块填充墙, 特别是冬冷夏热的地区。四、 工艺原理4.1 加气混凝土砌块墙面抹灰开裂原因分析加气混凝土砌块墙面抹灰开裂有两个方面的原因, 一是由于加气混凝土砌块墙体开裂导致抹灰开裂, 二是抹灰自身的开裂。4.1.1 加气混凝土砌块的特点1 生产能耗较低、 能有效利用工业废渣、 质轻、 可锯可刨、 热工性能好, 保温节能效果好。2 加气混凝土砌块吸水性能强,吸水率达到了 70 %～80 %, 干缩变形较大, 其值为 0. 5 mm/ m～0. 8 mm/ m。可是其导湿性和解湿性较差, 其体积吸水率和粘土砖相近而吸水速度却缓慢得多。3 加气混凝土砌块的线膨胀系数为 0. 8 ×10 - 4/ ℃, 而混凝土的线膨胀系数为(1. 0～1. 5) ×10 - 5/ ℃。加气混凝土砌下载后可任意编辑块的弹性模量在(1. 5～2. 3) ×103 MPa 左右, 而普通砂浆的弹性模量一般为(2. 3～2. 6) ×104 MPa。4.1.2 加气混凝土砌块墙体抹灰开裂原因分析由于加气混凝土砌块的特点, 容易导致砌块填充墙及抹灰开裂, 见图 1。图 1 导致加气混凝土砌块填充墙抹灰开裂的因素4.2 加气混凝土砌块墙面抹灰开裂综合防治措施从图 1 中能够看出, 影响抹灰开裂的因素很多, 仅靠某一或某些方面的措施来进行防治, 是不能达到防止开裂的目的的。为了解决墙体和抹灰开裂的问题, 针对墙体及抹灰开裂的原材 质 存 在问题与混凝土的线膨胀系数不同加气混凝土砌块干缩变形大墙 体 沉 降收...
