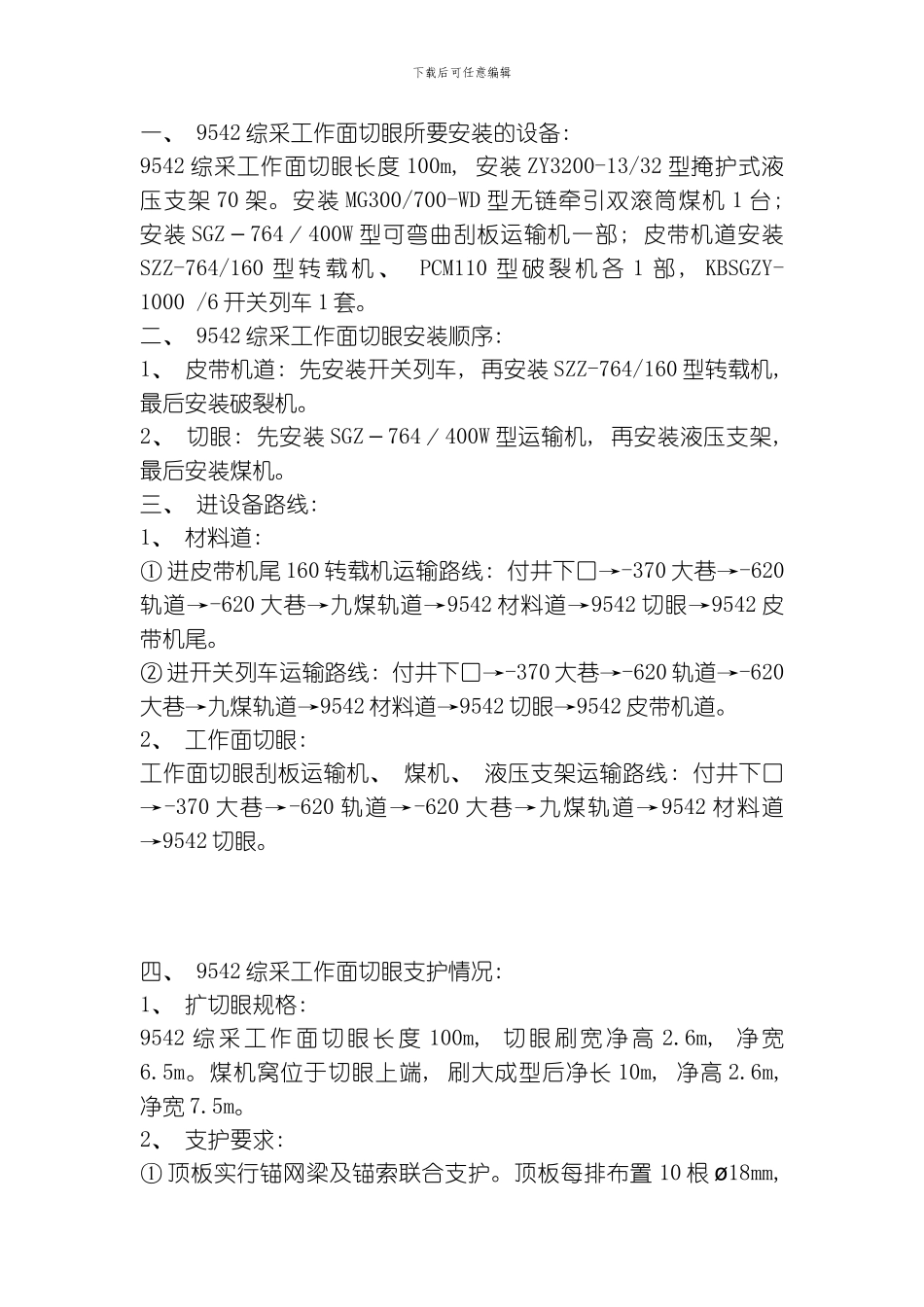

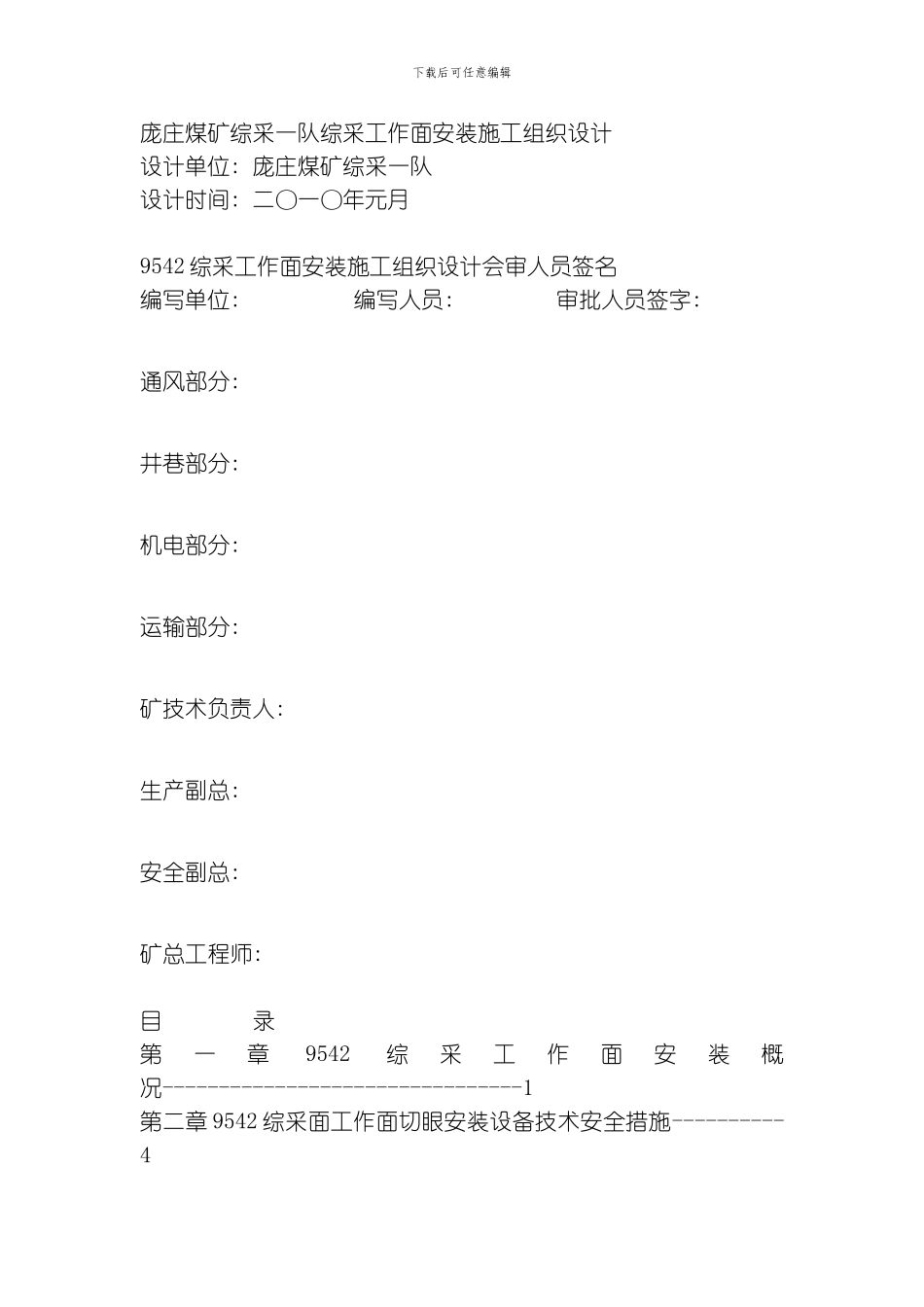

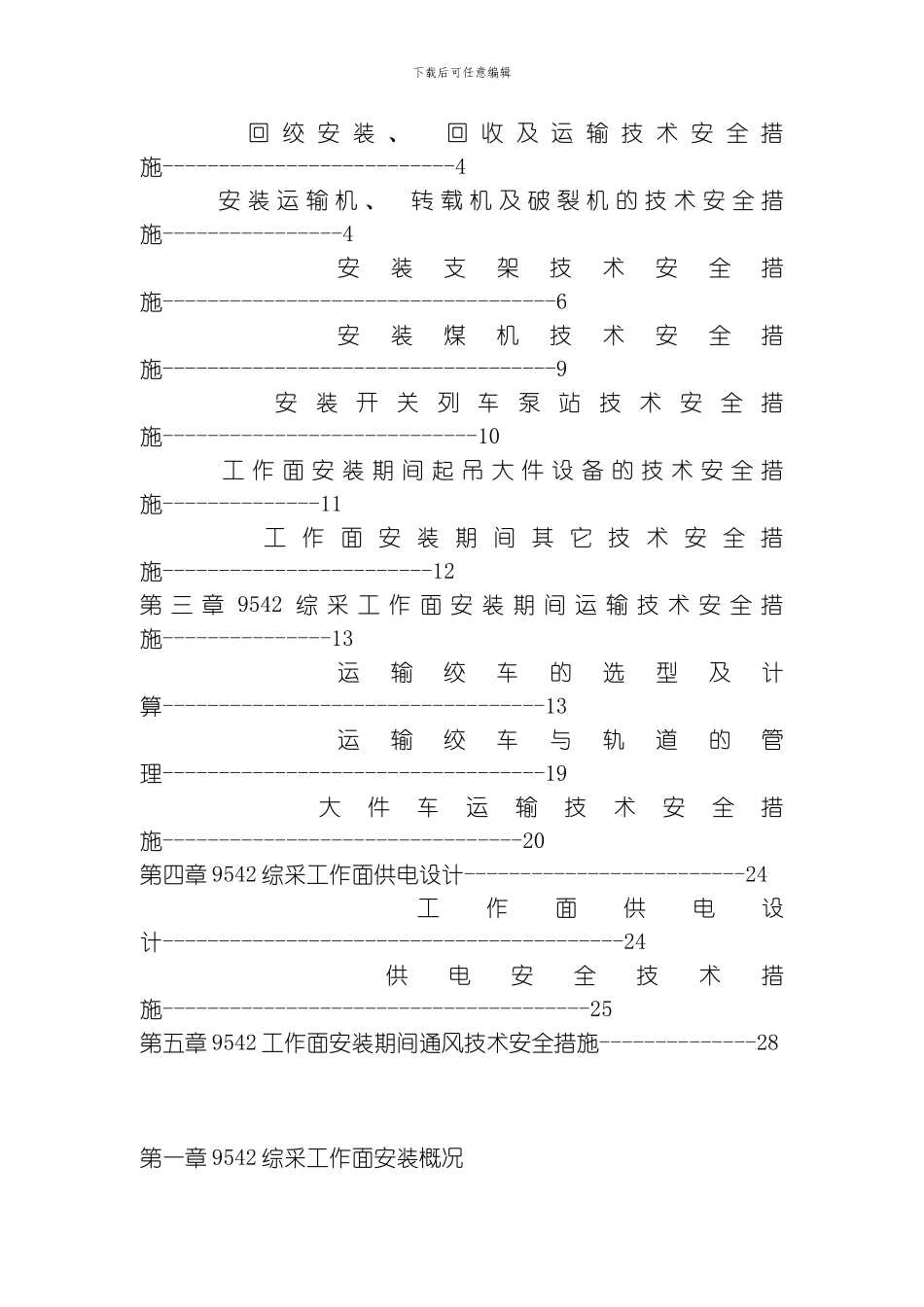

下载后可任意编辑庞庄煤矿综采一队综采工作面安装施工组织设计设计单位: 庞庄煤矿综采一队设计时间: 二〇一〇年元月 9542 综采工作面安装施工组织设计会审人员签名编写单位: 编写人员: 审批人员签字: 通风部分: 井巷部分: 机电部分: 运输部分: 矿技术负责人: 生产副总: 安全副总: 矿总工程师: 目 录第一章9542综采工作面安装概况--------------------------------1第二章 9542 综采面工作面切眼安装设备技术安全措施----------4下载后可任意编辑 回 绞 安 装 、 回 收 及 运 输 技 术 安 全 措施--------------------------4 安 装 运 输 机 、 转 载 机 及 破 裂 机 的 技 术 安 全 措施----------------4 安装支架技术安全措施-----------------------------------6 安装煤机技术安全措施-----------------------------------9 安 装 开 关 列 车 泵 站 技 术 安 全 措施----------------------------10 工 作 面 安 装 期 间 起 吊 大 件 设 备 的 技 术 安 全 措施--------------11 工 作 面 安 装 期 间 其 它 技 术 安 全 措施------------------------12第 三 章 9542 综 采 工 作 面 安 装 期 间 运 输 技 术 安 全 措施---------------13 运输绞车的选型及计算----------------------------------13 运输绞车与轨道的管理----------------------------------19 大件车运输技术安全措施--------------------------------20第四章 9542 综采工作面供电设计-------------------------24 工作面供电设计-----------------------------------------24 供电安全技术措施--------------------------------------25第五章 9542 工作面安装期间通风技术安全措施--------------28 第一章 9542 综采工作面安装概况下载后可任意编辑一、 9542 综采工作面切眼所要安装的设备: 9542 综采工作面切眼长度 100m, 安装 ZY3200-13/32 型掩护式液压支架 70 架。安装 MG300/700-WD 型无链牵引双滚筒煤机 1 台; 安装 SGZ－764／400W 型可弯曲刮板运输机一部; 皮带机道安装SZZ-764/160 型 转 载 机 、 PCM110 型 破 裂 机 各 1 部 , KBSGZY-1000 /6 开关列车 1 套。二、 9542 综采工作面切眼安装顺序: 1、 皮带机道: 先安装开关列车, 再安装 SZZ-764/160 型转载机, 最后安...
