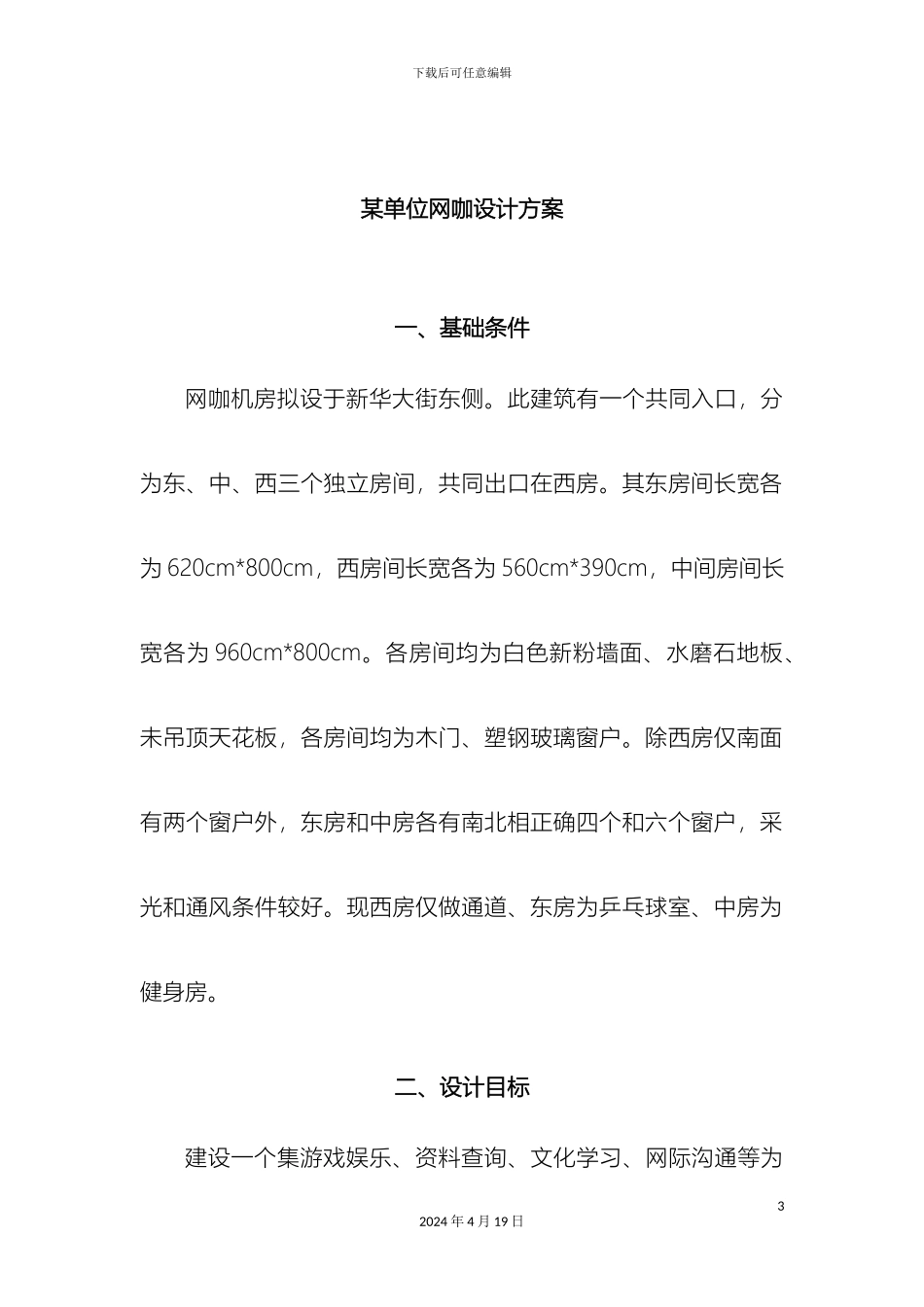

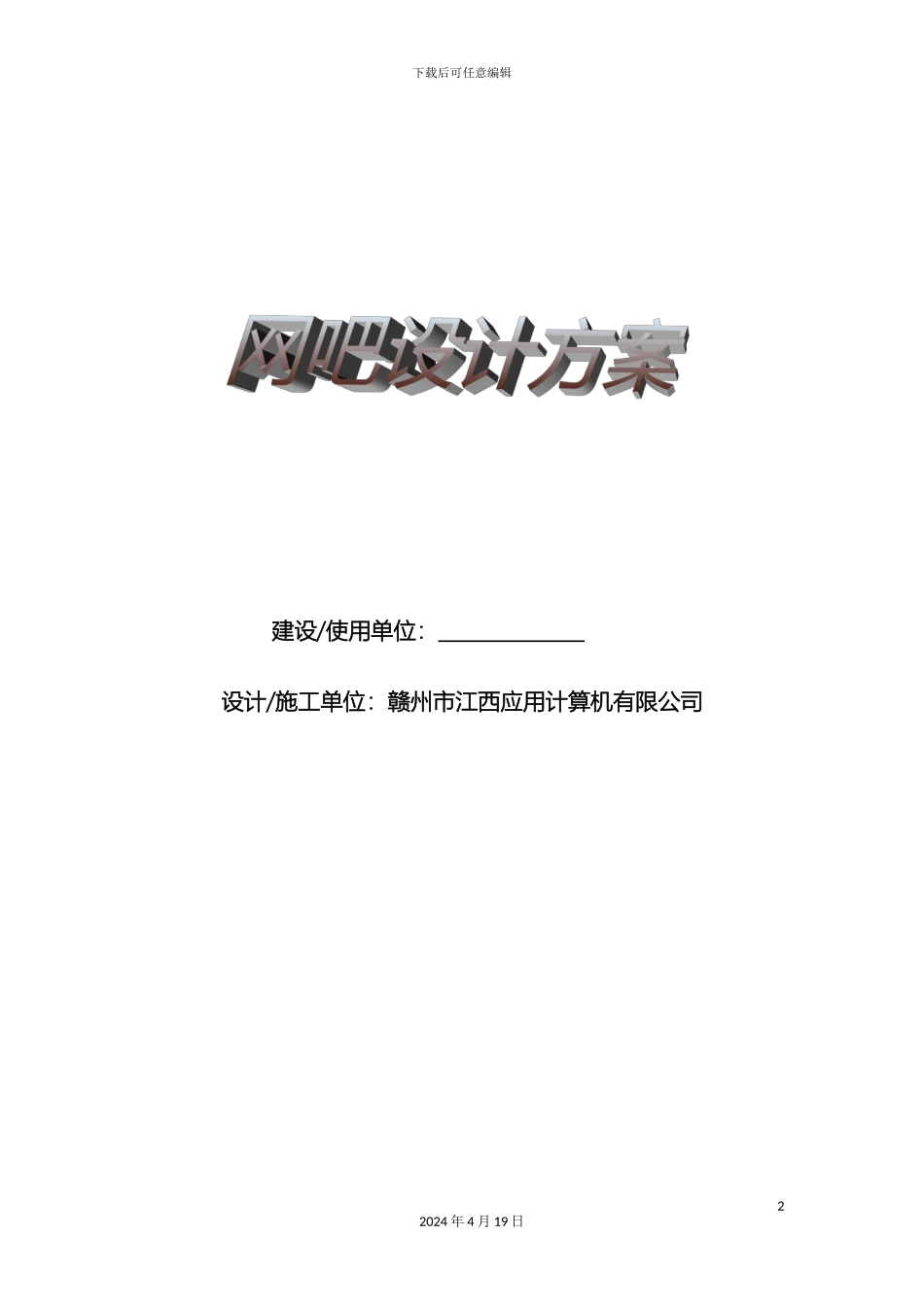

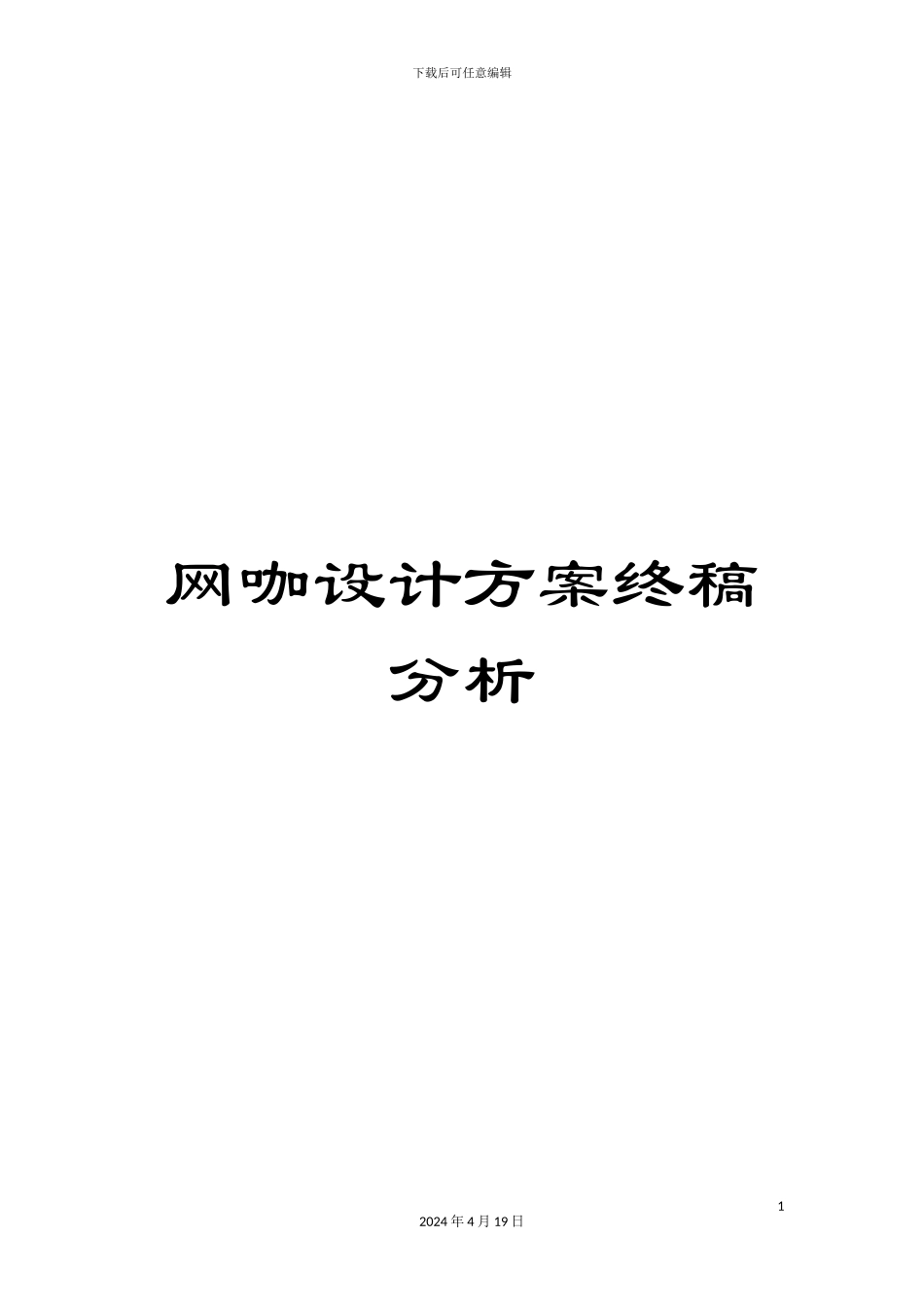

下载后可任意编辑网咖设计方案终稿分析12024 年 4 月 19 日下载后可任意编辑建设/使用单位： 某单位 设计/施工单位：赣州市江西应用计算机有限公司22024 年 4 月 19 日下载后可任意编辑某单位网咖设计方案一、基础条件网咖机房拟设于新华大街东侧。此建筑有一个共同入口，分为东、中、西三个独立房间，共同出口在西房。其东房间长宽各为 620cm*800cm，西房间长宽各为 560cm*390cm，中间房间长宽各为 960cm*800cm。各房间均为白色新粉墙面、水磨石地板、未吊顶天花板，各房间均为木门、塑钢玻璃窗户。除西房仅南面有两个窗户外，东房和中房各有南北相正确四个和六个窗户，采光和通风条件较好。现西房仅做通道、东房为乒乓球室、中房为健身房。二、设计目标建设一个集游戏娱乐、资料查询、文化学习、网际沟通等为32024 年 4 月 19 日下载后可任意编辑一体的网咖，在短期内实现高效营收。三、设计要求1、上网设施齐全，设备先进，网速流畅；2、经济有用，组网灵活，预留升级和扩充空间；3、维护简便，有效防止木马、病毒攻击，系统崩溃、停业风险低；4、游戏内容丰富并能自动更新和升级；5、环境舒适、干净美观；6、符合信息安全、保密方面的特别要求。四、设备安放空间设计影响空间设计的主要因素为网络机柜、电脑桌椅、吧台、走道、柜式空调等。具体尺寸为：网络机柜：H200cm*W60cm*D100cm42024 年 4 月 19 日下载后可任意编辑电脑桌：W75cm*D55cm椅子或沙发：≥W60cm*D70cm吧台：≥W160cm*D160cm走道：≥50cm使用西、中两个房间，中房间为上网机房，放置无盘客户电脑，西房间放置网络机柜和吧台。中房间东西两头各放置 1 个单排，中间放置两个双排，可共放置 6 排电脑桌椅，按每排放 9 台电脑计，共可放 54 台；排间三个通道宽度为 70cm；南边东西通道宽度为 125cm。网络机柜放置在西房间的东北角，机柜内安装无盘服务器、UPS 电源、路由器、上网行为管理器、光纤收发器、交换机、显示器、KVM 切换器等；吧台靠东墙放置，除做管理吧台和，还可放置一台配置打印机的电脑供打印资料，并可放置一些沙发、茶几等设施用作休息间，吧台还可摆放方便食品、饮料、52024 年 4 月 19 日下载后可任意编辑香烟等方便消费。该方案房间使用面积较多，设备布局合理，放置电脑数量较多，排间通道较宽裕。设备安放空间方案示意图：62024 年 4 月 19 日下载后可任意编辑72024 年 4 月 19 日800cm390cm560cm960cm...
